Ливарний сплав на основі алюмінію

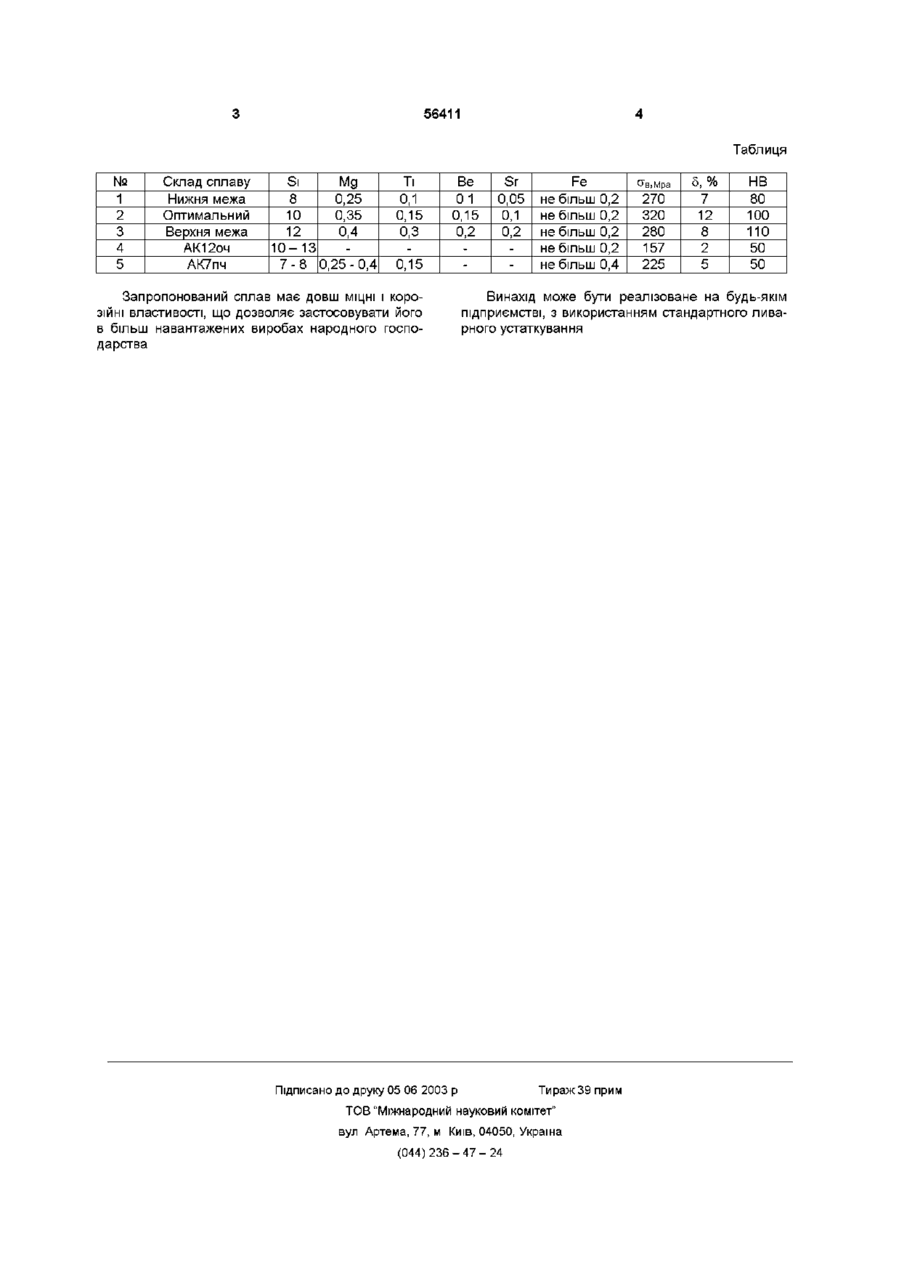

Ливарний сплав на основі алюмінію, що містить кремній і залізо, який відрізняється тим, Винахід відноситься до вишукування ливарних сплавів на основі алюмінію, призначених для виготовлення середньонавантажених литих деталей складної конфігурації в машинобудуванні, для виготовлення литих автомобільних коліс Відомий ливарний алюмінієвий сплав АК7пч ДСТ1583-93 містить, мас % Кремній 7- 8 Магній 0,25-0,40 Титан 0,15 Залізо не більше 0,40 АЛЮМІНІЙ інше Однак цей сплав має недостатньо високі ливарні і механічні властивості через низький вміст кремнію і високого вмісту заліза Найбільш близьким по технічній сутності до пропонованого є ливарний сплав на основі алюмінію АК12оч ДСТ 1583-93 наступного складу, мас % Кремній 10-13 Залізо не більше 0,20 АЛЮМІНІЙ інше Сплав характеризується незадовільними механічними властивостями, поганою оброблюваністю різанням і низькою СТІЙКІСТЮ ДО корозії Метою винаходу є підвищення механічних властивостей, в'язкості руйнування і корозійної СТІЙКОСТІ Зазначена мета досягається тим, що склад сплаву, мас % Кремній 8-12 Залізо не більше 0,20 АЛЮМІНІЙ додатково містить, мас % інше що додатково містить магній, титан і берилій при наступному співвідношенні компонентів, мас % Кремній 8-12 Магній 0,25-0,40 Титан 0,10-0,30 Берилій 0,10-0,20 Залізо, не більше 0,20 АЛЮМІНІЙ решта Магній 0,25-0,40 Титан 0,10-0,30 Берилій 0,10-0,20 Дослідження показало, що при ВМІСТІ кремнію менше 8% мала КІЛЬКІСТЬ евтектичної складової не забезпечує високі показники МІЦНОСТІ, приводить до зниження ливарних властивостей сплаву Збільшення вмісту кремнію більше 12% приводить до збільшення КІЛЬКОСТІ евтектичного кремнію в структурі виливків, що знижує пластичність сплаву Підвищення вмісту магнію в сплаві вище 0,4% приводить до окрипчування сплаву за рахунок утворення великої КІЛЬКОСТІ фази МдгЄі Зниження нижче 0,25% не забезпечує необхідні фізикомеханічні властивості Легування сплаву титаном приводить до підвищення межі МІЦНОСТІ і відносного подовження Титан утворить з алюмінієм фазу АІзТі, частки якої є центрами кристалізації, подрібнюють зерно твердого розчину, підвищуючи тим самим механічні властивості сплаву При ВМІСТІ титана більше 0,3% фаза ТізАІ укрупнюється у вигляді великих часток, викликаючи окрипчування сплаву При вмісті титана менше 0,1% ефект модифікування відсутній Вміст ДОМІШКИ заліза вище 0,2% різко знижує МІЦНІ показники Уведення берилія нейтралізує залізо і підвищує СТІЙКІСТЬ захисної окисної плівки, тим самим поліпшує загальну корозійну СТІЙКІСТЬ І зменшує вигоряння магнію при литті Як видно з таблиці, спостерігається помітне підвищення механічних властивостей у пропонованого сплаву в порівнянні з відомими сплавами (О ю 56411 Таблиця № 1 2 3 4 5 Склад сплаву Нижня межа Оптимальний Верхня межа АК12оч АК7пч Si Mg 8 0,25 10 0,35 12 0,4 10-13 7 - 8 0,25-0,4 Ті 0,1 0,15 0,3 0,15 Be 01 0,15 0,2 Запропонований сплав має довш МІЦНІ І корозійні властивості, що дозволяє застосовувати його в більш навантажених виробах народного господарства Sr 0,05 0,1 0,2 Fe не більш не більш не більш не більш не більш Св,Мра 0,2 0,2 0,2 0,2 0,4 5, % 270 7 320 12 280 8 157 2 225 5 НВ 80 100 110 50 50 Винахід може бути реалізоване на будь-якім підприємстві, з використанням стандартного ливарного устаткування Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
