Тахометричний блок

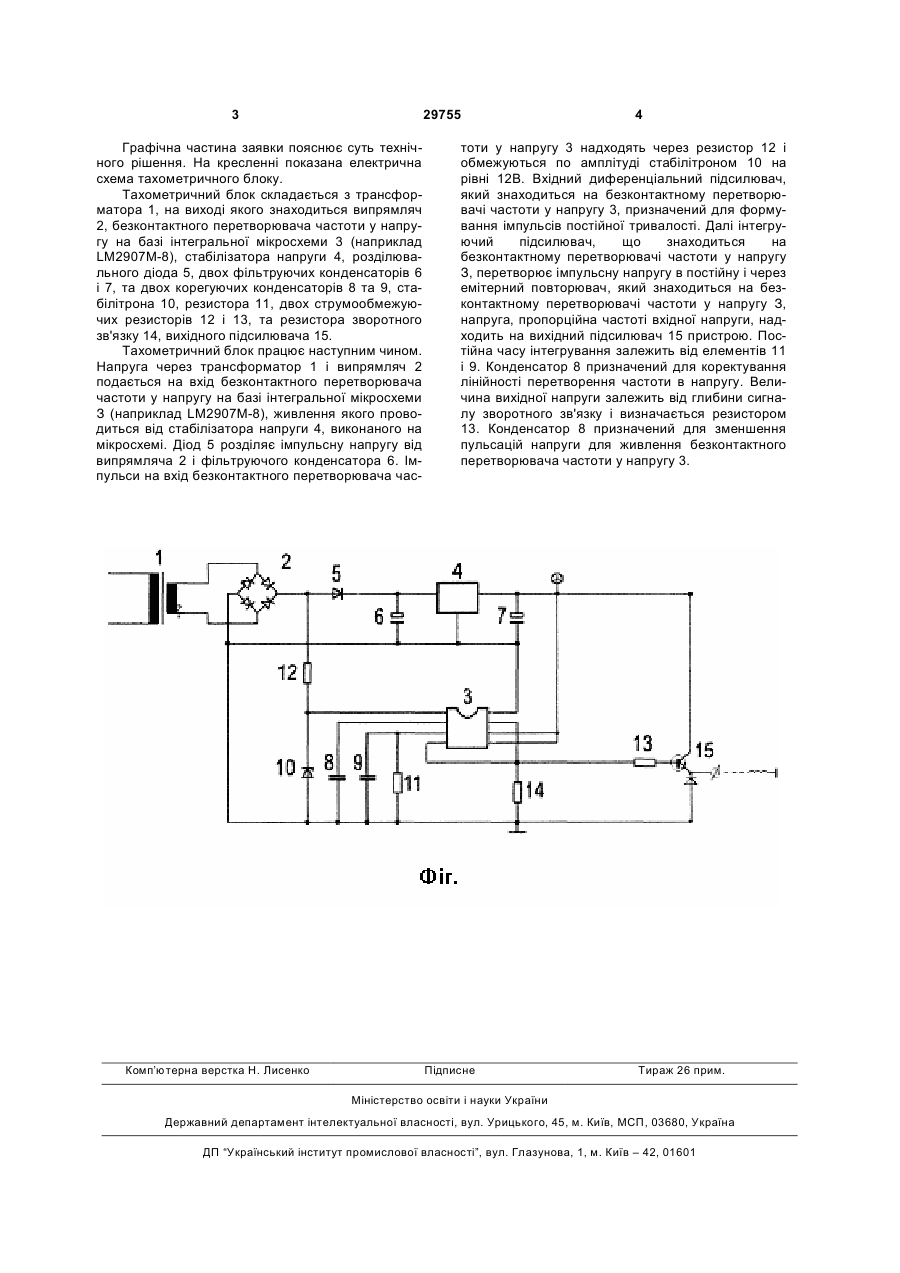

Тахометричний блок, що містить трансформатор, на виході якого знаходиться випрямляч, який відрізняється тим, що блок містить безконтактний перетворювач частоти у напругу на базі інтегральної мікросхеми, який з'єднаний зі стабілізатором напруги та вихідним підсилювачем. (19) (21) u200710830 (22) 01.10.2007 (24) 25.01.2008 (72) СЕРДЮК ВОЛОДИМИР НИКАНДРОВИЧ, UA, СЕРДЮК ОЛЕКСІЙ ВОЛОДИМИРОВИЧ, UA (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА, UA 3 29755 Графічна частина заявки пояснює суть технічного рішення. На кресленні показана електрична схема тахометричного блоку. Тахометричний блок складається з трансформатора 1, на виході якого знаходиться випрямляч 2, безконтактного перетворювача частоти у напругу на базі інтегральної мікросхеми 3 (наприклад LM2907M-8), стабілізатора напруги 4, розділювального діода 5, двох фільтруючих конденсаторів 6 і 7, та двох корегуючих конденсаторів 8 та 9, стабілітрона 10, резистора 11, двох струмообмежуючих резисторів 12 і 13, та резистора зворотного зв'язку 14, вихідного підсилювача 15. Тахометричний блок працює наступним чином. Напруга через трансформатор 1 і випрямляч 2 подається на вхід безконтактного перетворювача частоти у напругу на базі інтегральної мікросхеми З (наприклад LM2907M-8), живлення якого проводиться від стабілізатора напруги 4, виконаного на мікросхемі. Діод 5 розділяє імпульсну напругу від випрямляча 2 і фільтруючого конденсатора 6. Імпульси на вхід безконтактного перетворювача час Комп’ютерна верстка Н. Лисенко 4 тоти у напругу 3 надходять через резистор 12 і обмежуються по амплітуді стабілітроном 10 на рівні 12В. Вхідний диференціальний підсилювач, який знаходиться на безконтактному перетворювачі частоти у напругу 3, призначений для формування імпульсів постійної тривалості. Далі інтегруючий підсилювач, що знаходиться на безконтактному перетворювачі частоти у напругу З, перетворює імпульсну напругу в постійну і через емітерний повторювач, який знаходиться на безконтактному перетворювачі частоти у напругу З, напруга, пропорційна частоті вхідної напруги, надходить на вихідний підсилювач 15 пристрою. Постійна часу інтегрування залежить від елементів 11 і 9. Конденсатор 8 призначений для коректування лінійності перетворення частоти в напругу. Величина вихідної напруги залежить від глибини сигналу зворотного зв'язку і визначається резистором 13. Конденсатор 8 призначений для зменшення пульсацій напруги для живлення безконтактного перетворювача частоти у напругу 3. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
