Блок регуляторів напруги ms 2425 idol

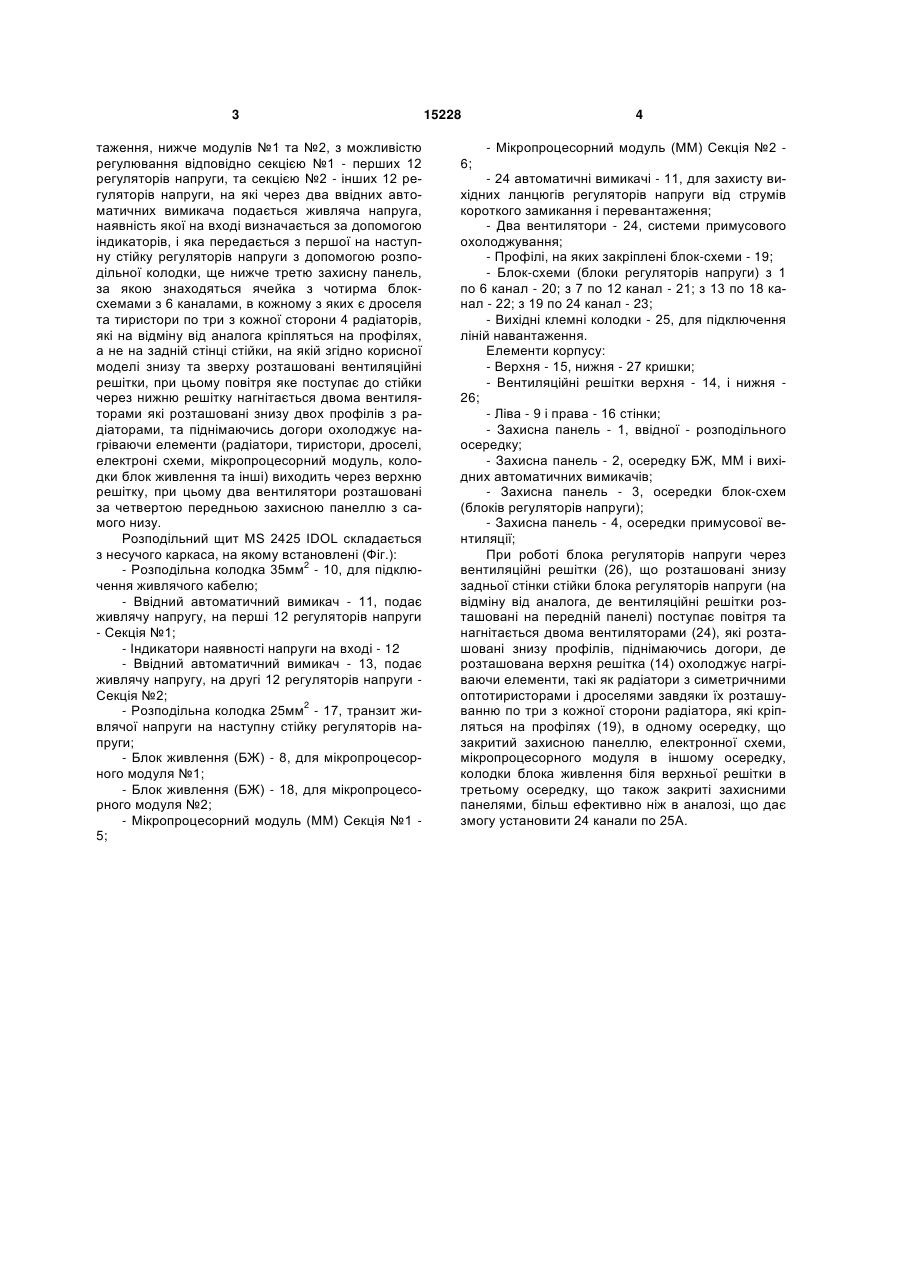

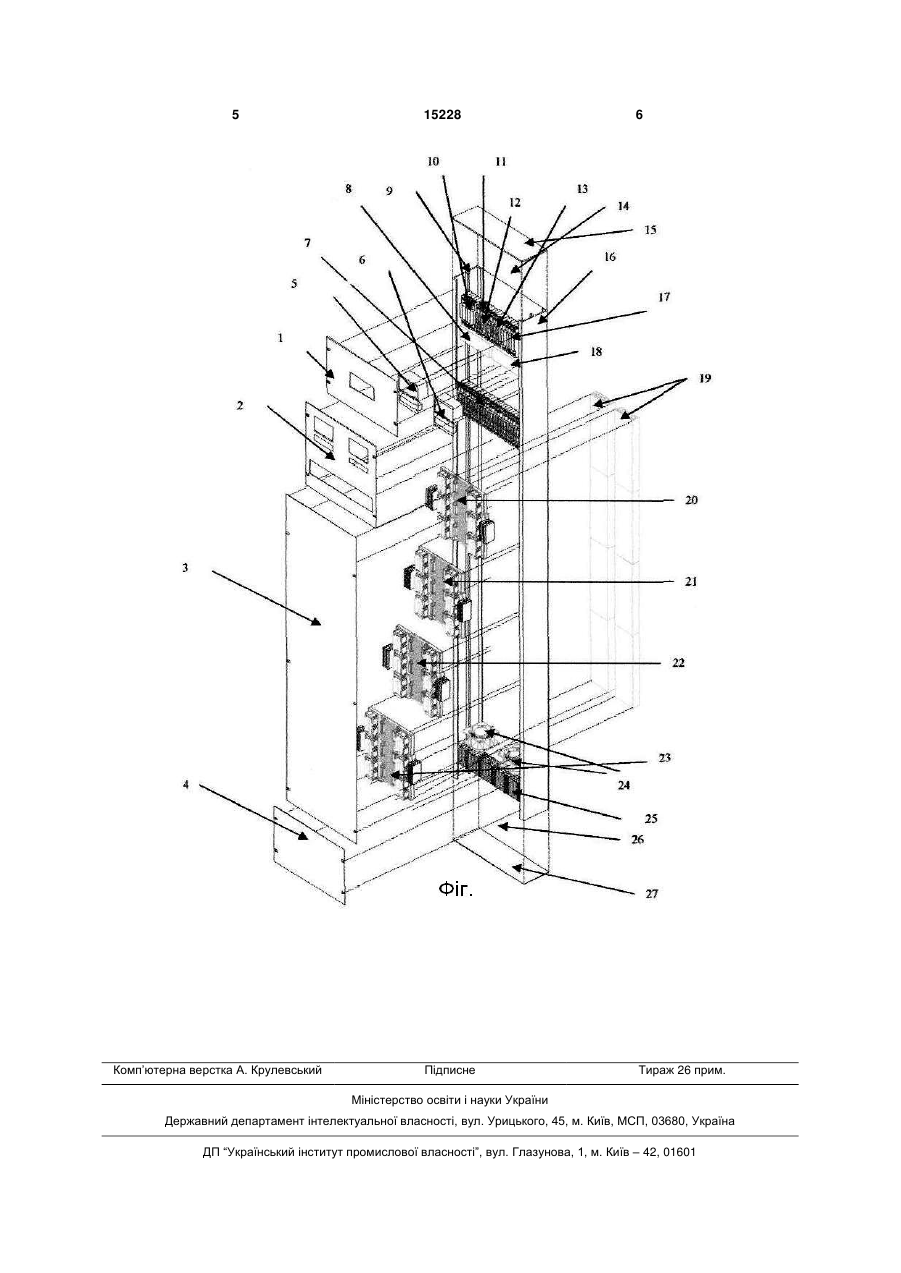

Блок регуляторів напруги, який містить ліву та праву стінки, верхню та нижню кришки, задню стінку, блок-схеми, кожна з яких складається з дроселів та радіаторів з симетричними оптотиристорами, який відрізняється тим, що блок регуляторів напруги містить чотири передні захисні панелі: зверху - першу панель, під якою знаходяться ніші з вихідними клемними колодками для підключення 3 таження, нижче модулів №1 та №2, з можливістю регулювання відповідно секцією №1 - перших 12 регуляторів напруги, та секцією №2 - інших 12 регуляторів напруги, на які через два ввідних автоматичних вимикача подається живляча напруга, наявність якої на вході визначається за допомогою індикаторів, і яка передається з першої на наступну стійку регуляторів напруги з допомогою розподільної колодки, ще нижче третю захисну панель, за якою знаходяться ячейка з чотирма блоксхемами з 6 каналами, в кожному з яких є дроселя та тиристори по три з кожної сторони 4 радіаторів, які на відміну від аналога кріпляться на профілях, а не на задній стінці стійки, на якій згідно корисної моделі знизу та зверху розташовані вентиляційні решітки, при цьому повітря яке поступає до стійки через нижню решітку нагнітається двома вентиляторами які розташовані знизу двох профілів з радіаторами, та піднімаючись догори охолоджує нагріваючи елементи (радіатори, тиристори, дроселі, електроні схеми, мікропроцесорний модуль, колодки блок живлення та інші) виходить через верхню решітку, при цьому два вентилятори розташовані за четвертою передньою захисною панеллю з самого низу. Розподільний щит MS 2425 IDOL складається з несучого каркаса, на якому встановлені (Фіг.): - Розподільна колодка 35мм2 - 10, для підключення живлячого кабелю; - Ввідний автоматичний вимикач - 11, подає живлячу напругу, на перші 12 регуляторів напруги - Секція №1; - Індикатори наявності напруги на вході - 12 - Ввідний автоматичний вимикач - 13, подає живлячу напругу, на другі 12 регуляторів напруги Секція №2; - Розподільна колодка 25мм2 - 17, транзит живлячої напруги на наступну стійку регуляторів напруги; - Блок живлення (БЖ) - 8, для мікропроцесорного модуля №1; - Блок живлення (БЖ) - 18, для мікропроцесорного модуля №2; - Мікропроцесорний модуль (ММ) Секція №1 5; 15228 4 - Мікропроцесорний модуль (ММ) Секція №2 6; - 24 автоматичні вимикачі - 11, для захисту вихідних ланцюгів регуляторів напруги від струмів короткого замикання і перевантаження; - Два вентилятори - 24, системи примусового охолоджування; - Профілі, на яких закріплені блок-схеми - 19; - Блок-схеми (блоки регуляторів напруги) з 1 по 6 канал - 20; з 7 по 12 канал - 21; з 13 по 18 канал - 22; з 19 по 24 канал - 23; - Вихідні клемні колодки - 25, для підключення ліній навантаження. Елементи корпусу: - Верхня - 15, нижня - 27 кришки; - Вентиляційні решітки верхня - 14, і нижня 26; - Ліва - 9 і права - 16 стінки; - Захисна панель - 1, ввідної - розподільного осередку; - Захисна панель - 2, осередку БЖ, MM і вихідних автоматичних вимикачів; - Захисна панель - 3, осередки блок-схем (блоків регуляторів напруги); - Захисна панель - 4, осередки примусової вентиляції; При роботі блока регуляторів напруги через вентиляційні решітки (26), що розташовані знизу задньої стінки стійки блока регуляторів напруги (на відміну від аналога, де вентиляційні решітки розташовані на передній панелі) поступає повітря та нагнітається двома вентиляторами (24), які розташовані знизу профілів, піднімаючись догори, де розташована верхня решітка (14) охолоджує нагріваючи елементи, такі як радіатори з симетричними оптотиристорами і дроселями завдяки їх розташуванню по три з кожної сторони радіатора, які кріпляться на профілях (19), в одному осередку, що закритий захисною панеллю, електронної схеми, мікропроцесорного модуля в іншому осередку, колодки блока живлення біля верхньої решітки в третьому осередку, що також закриті захисними панелями, більш ефективно ніж в аналозі, що дає змогу установити 24 канали по 25А. 5 Комп’ютерна верстка А. Крулевський 15228 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
