Сировинна суміш для отримання портландцементного клінкеру

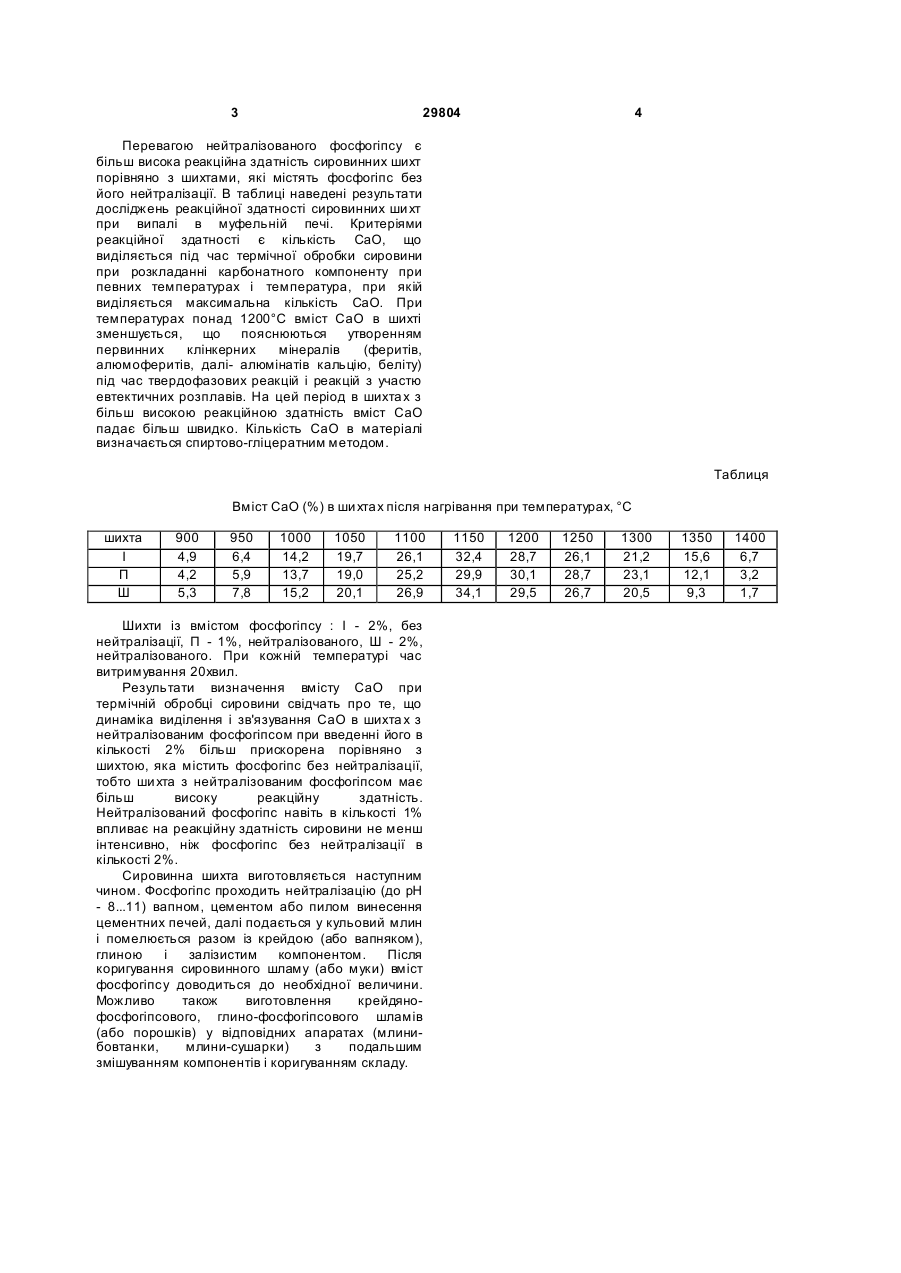

Сировинна суміш для отримання портландцементного клінкеру, яка містить карбонатно-глинисто-залізисту шихту і мінералізуючу добавку фосфогіпсу, яка відрізняє ться тим, що містить фосфогіпс, нейтралізований до рН 8...11 вапновмісними матеріалами, при наступному співвідношенні компонентів, мас. %: карбонатно-глинисто-залізиста шихта 98...99 нейтралізований фосфогіпс 1...2. (19) (21) u200711281 (22) 11.10.2007 (24) 25.01.2008 (72) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, UA, ШЕСТАКОВ ВОЛОДИМИР ЛЕОНТІЙОВИЧ, U A, ІЩУК ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, UA, ГРИБ ЮРІЙ СТЕПАНОВИЧ, UA, ВОВК ОЛЕКС АНДР ОЛЕКСАНДРОВИЧ, UA, КАРПОВЕЦЬ ВАЛЕНТИН ПИЛИПОВИЧ, UA, КАРПЕНКО ГРИГОРІЙ ВАЛЕРІЙОВИЧ, U A, ТЕРЛИГА АН АТОЛІЙ ЮРІЙОВИЧ, UA (73) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, UA, ШЕСТАКОВ ВОЛОДИМИР ЛЕОНТІЙОВИЧ, U A, ІЩУК ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, UA, ГРИБ ЮРІЙ СТЕПАНОВИЧ, UA, ВОВК ОЛЕКС АНДР ОЛЕКСАНДРОВИЧ, UA, КАРПОВЕЦЬ ВАЛЕНТИН 3 29804 4 Перевагою нейтралізованого фосфогіпсу є більш висока реакційна здатність сировинних шихт порівняно з шихтами, які містять фосфогіпс без його нейтралізації. В таблиці наведені результати досліджень реакційної здатності сировинних ши хт при випалі в муфельній печі. Критеріями реакційної здатності є кількість СаО, що виділяється під час термічної обробки сировини при розкладанні карбонатного компоненту при певних температурах і температура, при якій виділяється максимальна кількість СаО. При температурах понад 1200°С вміст СаО в шихті зменшується, що пояснюються утворенням первинних клінкерних мінералів (феритів, алюмоферитів, далі- алюмінатів кальцію, беліту) під час твердофазових реакцій і реакцій з участю евтектичних розплавів. На цей період в шихта х з більш високою реакційною здатність вміст СаО падає більш швидко. Кількість СаО в матеріалі визначається спиртово-гліцератним методом. Таблиця Вміст СаО (%) в ши хтах після нагрівання при температурах, °С шихта І П Ш 900 4,9 4,2 5,3 950 6,4 5,9 7,8 1000 14,2 13,7 15,2 1050 19,7 19,0 20,1 1100 26,1 25,2 26,9 Шихти із вмістом фосфогіпсу : І - 2%, без нейтралізації, П - 1%, нейтралізованого, Ш - 2%, нейтралізованого. При кожній температурі час витримування 20хвил. Результати визначення вмісту СаО при термічній обробці сировини свідчать про те, що динаміка виділення і зв'язування СаО в шихта х з нейтралізованим фосфогіпсом при введенні його в кількості 2% більш прискорена порівняно з шихтою, яка містить фосфогіпс без нейтралізації, тобто ши хта з нейтралізованим фосфогіпсом має більш високу реакційну здатність. Нейтралізований фосфогіпс навіть в кількості 1% впливає на реакційну здатність сировини не менш інтенсивно, ніж фосфогіпс без нейтралізації в кількості 2%. Сировинна шихта виготовляється наступним чином. Фосфогіпс проходить нейтралізацію (до рН - 8...11) вапном, цементом або пилом винесення цементних печей, далі подається у кульовий млин і помелюється разом із крейдою (або вапняком), глиною і залізистим компонентом. Після коригування сировинного шламу (або муки) вміст фосфогіпсу доводиться до необхідної величини. Можливо також виготовлення крейдянофосфогіпсового, глино-фосфогіпсового шламів (або порошків) у відповідних апаратах (млинибовтанки, млини-сушарки) з подальшим змішуванням компонентів і коригуванням складу. 1150 32,4 29,9 34,1 1200 28,7 30,1 29,5 1250 26,1 28,7 26,7 1300 21,2 23,1 20,5 1350 15,6 12,1 9,3 1400 6,7 3,2 1,7
