Сировинна суміш для білого портландцементного клінкеру, спосіб її приготування і спосіб її випалювання

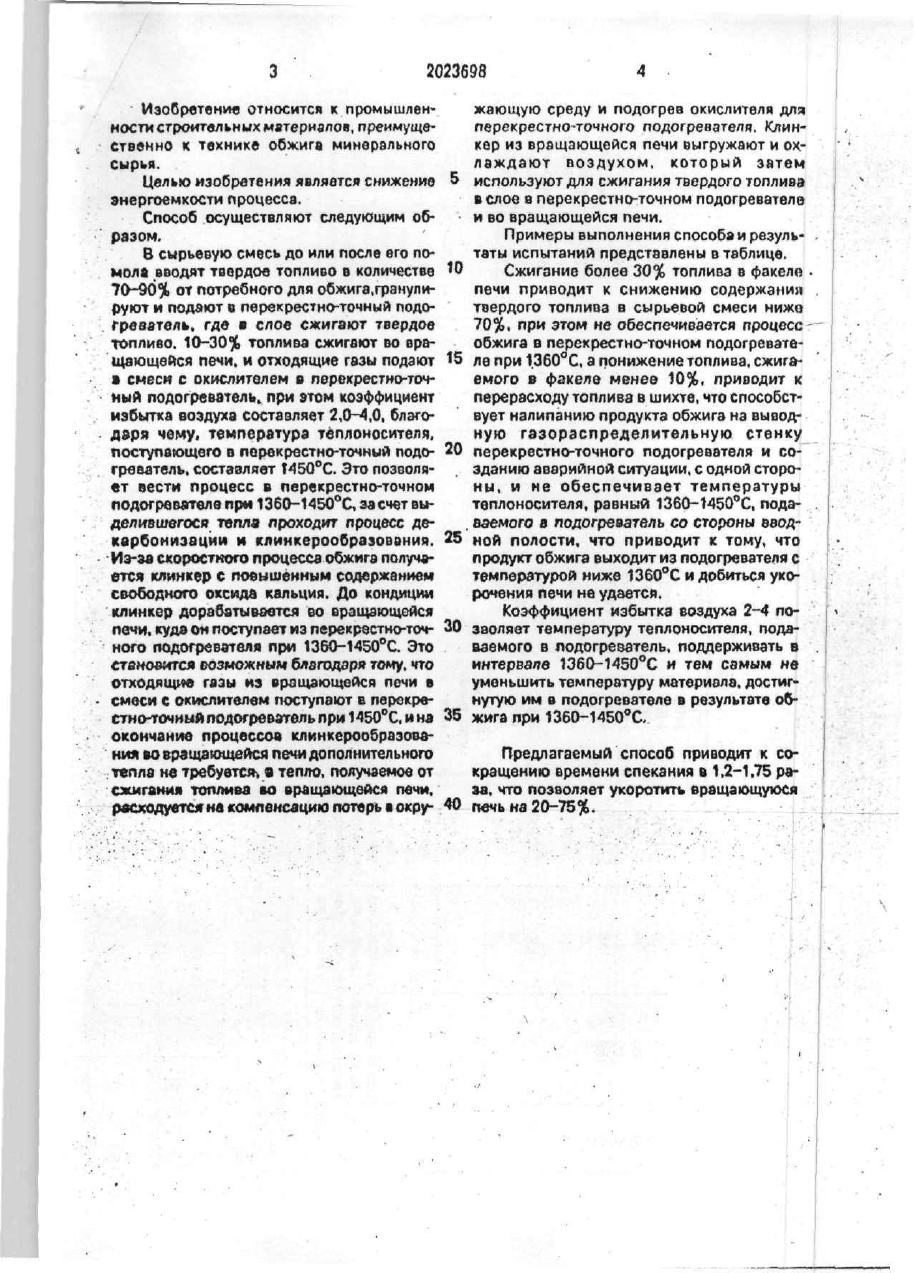

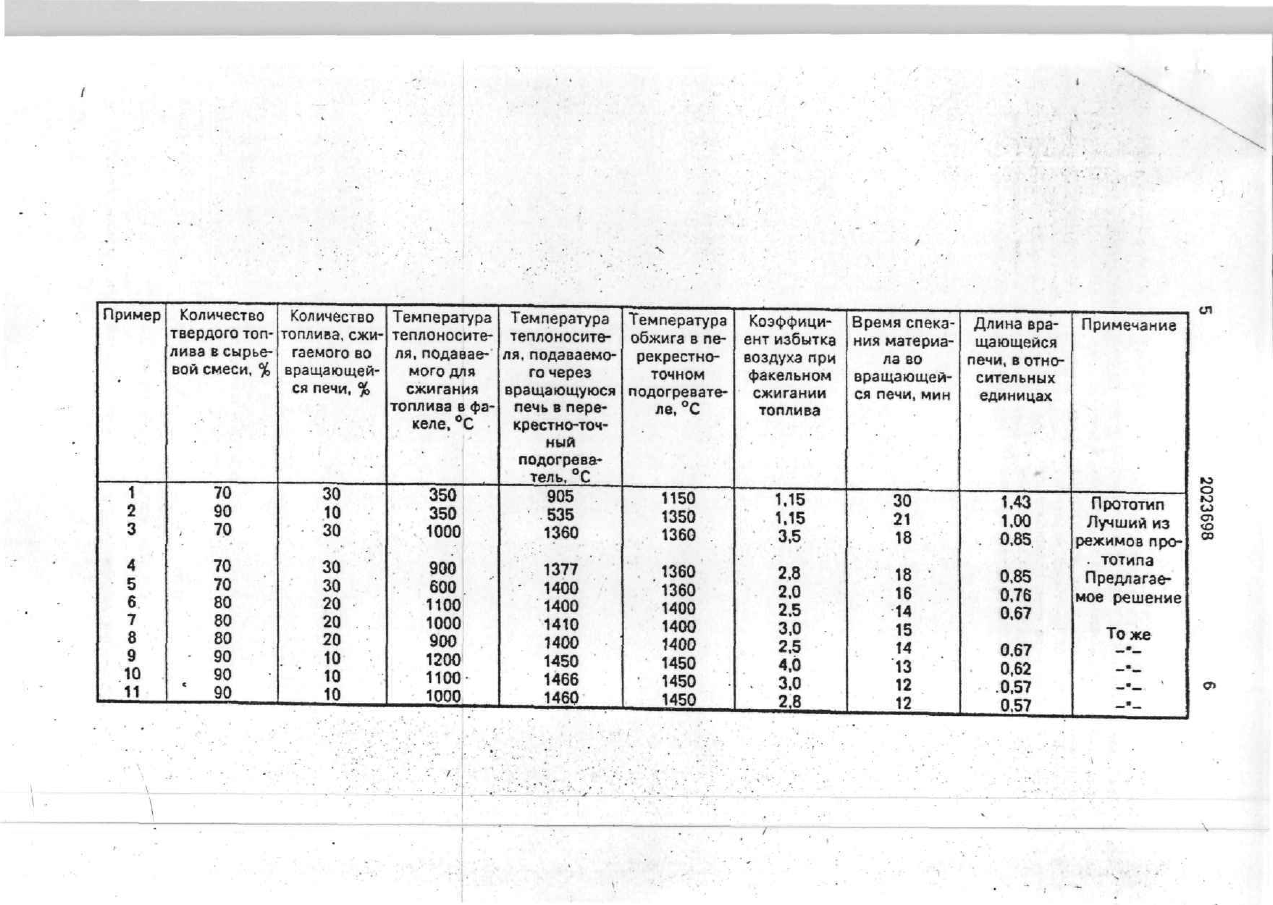

Изобретение относится к промышленности строительньи материалов, преимущественно к тех­ нике обжига минерального сырья Целью иэобре '.£?••'• .>•[•••• -'"'•.f^v.. > • ' > " ' ' ' • ' ' • ••• . •• _••:'.>> ' • . » • . . О ON QO Р 202369S Изобретение относится к промышлен­ жающую среду и подогрев окислителя для ности строительных матернвлоа, преимуще­ перекрестно-точного подогревателя. Клин­ ственно к технике обжига минерального кер из вращающейся печи выгружают и ох­ сырья. лаждают воздухом, который затем Целью изобретения является снижение используют для сжигания твердого топлива энергоемкости процесса. в слое в перекрестно-точном подогревателе Способ осуществляют следующим об­ и во вращающейся печи. разом. Примеры выполнения способа и резуль­ в сырьевую смесь до или после его по­ таты испытаний представлены в таблице. мола вводят твердое топливо в количестве 10 Сжигание более 30% топлива в факеле 7(У-90% от потребного для обжига,фзмулипечи приводит к снижению содержании руют и подают в перекрестно-точный подо­ твердого топлива в сырьевой смеси ниже греватель, где ш слое сжигают твердое 70%, при этом не обеспечивается процесс топливо. 10-30% топлива сжигают во вра­ обжига в перекрестно-точном подогревате­ щающейся печи, и отходящие газы подают 15 ле при ІЗбО^'С. а понижение топлива, сжига­ ш смеси с окислителем а перекрестно-точ­ емого в факеле менее 10%, приводит к ный подогреватель,, при этом коэффициент перерасходу топлива в шихте, что способст­ избытка воздуха состааляет 2,0--4,0, благо­ вует налипанию продукта обжига на вывод­ даря чему, температура теплоносителя, ную газораспределительную стенку поступающего в перекрестно-точный подо- 20 перекрестно-точного подогревателя и со­ греаатель. составляет 1450°С. Это позволя­ зданию аварийной ситуации, с одной стороет вести процесс в перекрестно-точном ны, и не обеспечивает температуры подогревателе прм ІЗбСЬКБО'^С за счет вы­ теплоносителя, равный 1360-1450^С. пода­ делившегося тепле проходит процесс де­ ваемого в подогреватель со стороны ввод­ карбонизации и клинкерообразования. 25 ное* полости, что приводит к тому, что •Иэ-аа скоростного процесса обжига получа­ продукт обжига выходит из подогревателя с ется клинкер с повышенным содержанием температурой ниже 1360°С и добиться уко­ свободного оксида кальция. До кондиции рочения печи не удается. клинкер дорабатывается во вращающейся Коэффициент избытка воздуха 2-4 по­ печи, куда ои поступает из перекрестно-точ­ 30 зволяет температуру теплоносителя, пода­ ного подогревателя при 1360-1450'*С. Это ваемого в подогрееатель. поддерживать в стбиовнтсл возможным благодаря тому, чтоинтервале 1Э60-1450°С и тем самым не отходящие газы из вращающейся печи в уменьшить температуру материала, достиг­ смеси с окислителем поступают в перокренутую им в подогревателе в результате об­ Стно^йчиыйподогреаательпри1450'^С.ина 35 жига при 13Є0-1450°С. окончание процессом клинкерообраэовании во вращающейся печи дополнительного Предлагаемый способ приводит к со­ тепла не требуется^ в тепло, получаемое от кращению времени спекания в 1.2-1.75 ра­ сжигания топлива во вращающейся печи, за, что позволяет укоротить вращающуюся рвскодуется на компенсацию потерь • окру ^ печь «а 20-75%. ••< .р' Пример '/ Количество Количество твердого топ­ топлива, сжи­ лива в сырье­ гаемого во вой смеси, % вращающей­ ся печи, % . -. 1 2 3 70 90 70 30 10 30 4 5 6 7 8 9 10 11 70 70 80 80 80 90 90 90 30 ''' 30 . 20 • 20 . 20 10 10 10 ' • .. Температура теплоносите­ ля, подавае­ мого для сжигания топлива в фа­ келе, °С 350, 350 і , 1000 900' 600 1 иоо! lOOOi 900 1200 11001000 Температура Температура Коэффици­ Время спека­ Длина вра­ Примечание теплоносите­ обжига в пе­ ент избытка ния материа­ щающейся ля, подаваемо­ рекрестно- воздуха при ла во печи, в отно­ го через точном факельном вращающей­ сительных вращающуюся подогревате­ сжигании ся печи, мин единицах печь в пере­ ле. °С топлива крестно-точ­ ный подогрева­ тель, °С 905 1150 1.15 30 1.43 Прототип * 535 1350 1.15 21 1,00 Лучший из _ 1360 1360 3,5 18 0.85. режимов про­ тотипа \ 1377 1360 2.8 18 0.85 предлагае­ - 1400 1360 2.0 16 0,76 мое решение 1400 1400 2,5 14 0.67 1410 1400 3.0 15 Тоже 1400 1400 2,5 14 0.67 1450 1450 4,0 13 0.62 1450 1466 3.0 12 0.57 1460 1450 2.6 12 0.57
