Біоінженерний ставок з примусовою аерацією фільтруючого матеріалу

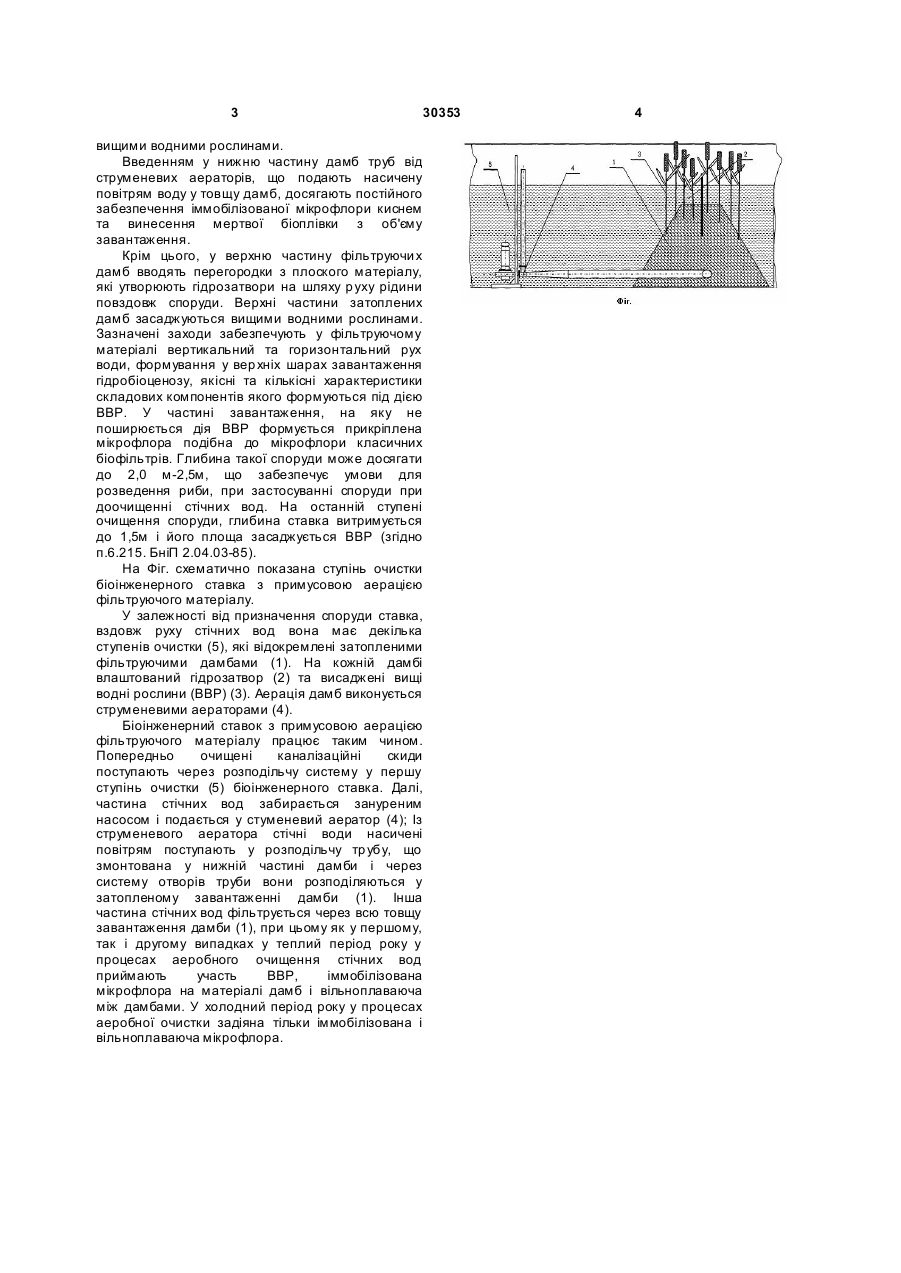

1. Біоінженерний ставок з примусовою аерацією фільтруючого матеріалу, що включає 3 30353 вищими водними рослинами. Введенням у нижню частину дамб труб від струменевих аераторів, що подають насичену повітрям воду у товщу дамб, досягають постійного забезпечення іммобілізованої мікрофлори киснем та винесення мертвої біоплівки з об'єму завантаження. Крім цього, у верхню частину фільтруючи х дамб вводять перегородки з плоского матеріалу, які утворюють гідрозатвори на шляху р уху рідини повздовж споруди. Верхні частини затоплених дамб засаджуються вищими водними рослинами. Зазначені заходи забезпечують у фільтруючому матеріалі вертикальний та горизонтальний рух води, формування у вер хніх шарах завантаження гідробіоценозу, якісні та кількісні характеристики складових компонентів якого формуються під дією ВВР. У частині завантаження, на яку не поширюється дія ВВР формується прикріплена мікрофлора подібна до мікрофлори класичних біофільтрів. Глибина такої споруди може досягати до 2,0 м-2,5м, що забезпечує умови для розведення риби, при застосуванні споруди при доочищенні стічних вод. На останній ступені очищення споруди, глибина ставка витримується до 1,5м і його площа засаджується ВВР (згідно п.6.215. БніП 2.04.03-85). На Фіг. схематично показана ступінь очистки біоінженерного ставка з примусовою аерацією фільтруючого матеріалу. У залежності від призначення споруди ставка, вздовж руху стічних вод вона має декілька ступенів очистки (5), які відокремлені затопленими фільтруючими дамбами (1). На кожній дамбі влаштований гідрозатвор (2) та висаджені вищі водні рослини (ВВР) (3). Аерація дамб виконується струменевими аераторами (4). Біоінженерний ставок з примусовою аерацією фільтруючого матеріалу працює таким чином. Попередньо очищені каналізаційні скиди поступають через розподільчу систему у першу ступінь очистки (5) біоінженерного ставка. Далі, частина стічних вод забирається зануреним насосом і подається у стуменевий аератор (4); Із струменевого аератора стічні води насичені повітрям поступають у розподільчу тр убу, що змонтована у нижній частині дамби і через систему отворів труби вони розподіляються у затопленому завантаженні дамби (1). Інша частина стічних вод фільтрується через всю товщу завантаження дамби (1), при цьому як у першому, так і другому випадках у теплий період року у процесах аеробного очищення стічних вод приймають участь ВВР, іммобілізована мікрофлора на матеріалі дамб і вільноплаваюча між дамбами. У холодний період року у процесах аеробної очистки задіяна тільки іммобілізована і вільноплаваюча мікрофлора. 4
