Установка для визначення коефіцієнта фільтрації глинистих ґрунтів у натурних умовах

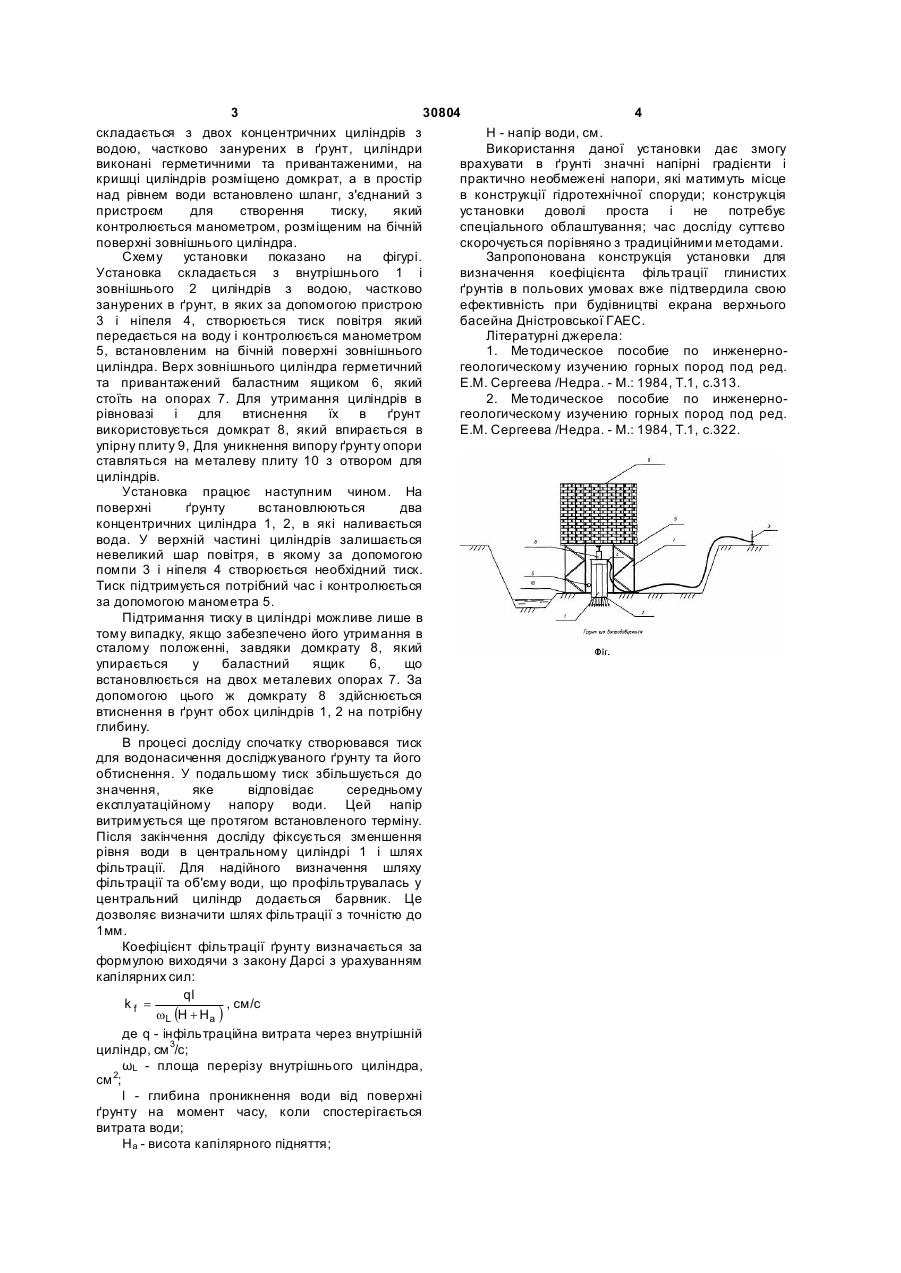

Установка для визначення коефіцієнта фільтрації глинистих ґрунтів у натурних умовах, 3 30804 4 складається з двох концентричних циліндрів з Н - напір води, см. водою, частково занурених в ґрунт, циліндри Використання даної установки дає змогу виконані герметичними та привантаженими, на врахувати в ґрунті значні напірні градієнти і кришці циліндрів розміщено домкрат, а в простір практично необмежені напори, які матимуть місце над рівнем води встановлено шланг, з'єднаний з в конструкції гідротехнічної споруди; конструкція пристроєм для створення тиску, який установки доволі проста і не потребує контролюється манометром, розміщеним на бічній спеціального облаштування; час досліду суттєво поверхні зовнішнього циліндра. скорочується порівняно з традиційними методами. Схему установки показано на фігурі. Запропонована конструкція установки для Установка складається з внутрішнього 1 і визначення коефіцієнта фільтрації глинистих зовнішнього 2 циліндрів з водою, частково ґрунтів в польових умовах вже підтвердила свою занурених в ґрунт, в яких за допомогою пристрою ефективність при будівництві екрана верхнього 3 і ніпеля 4, створюється тиск повітря який басейна Дністровської ГАЕС. передається на воду і контролюється манометром Літературні джерела: 5, встановленим на бічній поверхні зовнішнього 1. Ме тодическое пособие по инженерноциліндра. Верх зовнішнього циліндра герметичний геологическому изучению горных пород под ред. та привантажений баластним ящиком 6, який Е.М. Сергеева /Недра. - М.: 1984, Т.1, с.313. стоїть на опорах 7. Для утримання циліндрів в 2. Ме тодическое пособие по инженернорівновазі і для втиснення їх в ґрунт геологическому изучению горных пород под ред. використовується домкрат 8, який впирається в Е.М. Сергеева /Недра. - М.: 1984, Т.1, с.322. упірну плиту 9, Для уникнення випору ґрунту опори ставляться на металеву плиту 10 з отвором для циліндрів. Установка працює наступним чином. На поверхні ґрунту встановлюються два концентричних циліндра 1, 2, в які наливається вода. У верхній частині циліндрів залишається невеликий шар повітря, в якому за допомогою помпи 3 і ніпеля 4 створюється необхідний тиск. Тиск підтримується потрібний час і контролюється за допомогою манометра 5. Підтримання тиску в циліндрі можливе лише в тому випадку, якщо забезпечено його утримання в сталому положенні, завдяки домкрату 8, який упирається у баластний ящик 6, що встановлюється на двох металевих опорах 7. За допомогою цього ж домкрату 8 здійснюється втиснення в ґрунт обох циліндрів 1, 2 на потрібну глибину. В процесі досліду спочатку створювався тиск для водонасичення досліджуваного ґрунту та його обтиснення. У подальшому тиск збільшується до значення, яке відповідає середньому експлуатаційному напору води. Цей напір витримується ще протягом встановленого терміну. Після закінчення досліду фіксується зменшення рівня води в центральному циліндрі 1 і шлях фільтрації. Для надійного визначення шляху фільтрації та об'єму води, що профільтрувалась у центральний циліндр додається барвник. Це дозволяє визначити шлях фільтрації з точністю до 1мм. Коефіцієнт фільтрації ґрунту визначається за формулою виходячи з закону Дарсі з урахуванням капілярних сил: ql kf = , см/с wL (H + Ha ) де q - інфільтраційна витрата через внутрішній циліндр, см 3/с; ωL - площа перерізу внутрішнього циліндра, см 2; l - глибина проникнення води від поверхні ґрунту на момент часу, коли спостерігається витрата води; На - висота капілярного підняття;
