З’єднувальний блок для підривних ініціювальних пристроїв
Номер патенту: 3108
Опубліковано: 15.10.2004
Автори: Чернов Євген Дмитрович, Бунін Олександр Борисович, Перегуда Олександр Михайлович, Сафронов Анатолій Рудольфович
Формула / Реферат
1. З'єднувальний блок для підривних ініціювальних пристроїв, що містить корпус з виступом і каналом для детонатора, вузол блокування детонатора і пружний затискний елемент, який установлений із зазором відносно корпусу і виступу і жорстко прикріплений одним своїм кінцем до корпусу з боку, протилежного місцю розташування виступу, який відрізняється тим, що виступ охоплює вільний кінець пружного затискного елемента з боку його зовнішньої поверхні.
2. З'єднувальний блок за п. 1, який відрізняється тим, що зазор на прилеглій до виступу ділянці менший ніж на ділянці, прилеглій до корпусу.
3. З'єднувальний блок за п. 1, який відрізняється тим, що кінцева ділянка вільного кінця пружного затискного елемента виконана стоншеною.
4. З'єднувальний блок за п. 1, який відрізняється тим, що ширина затискного елемента по всій довжині однакова і дорівнює ширині виступу.
5. З'єднувальний блок за п. 1, який відрізняється тим, що внутрішня поверхня затискного елемента має напрямні ребра.
6. З'єднувальний блок за п.1, який відрізняється тим, що кінцева ділянка корпусу, на якій розташований вузол блокування детонатора, виконана стоншеною.
7. З'єднувальний блок за п. 1, який відрізняється тим, що на кінцевій ділянці корпусу, на якій розташований вузол блокування детонатора, виконана принаймні одна поздовжня наскрізна щілина.
8. З'єднувальний блок за пп. 1, 6, 7, який відрізняється тим, що вузол блокування детонатора виконаний як кільце, яке охоплює корпус в місці розташування поздовжньої щілини і має внутрішній діаметр менший від діаметра корпусу.
9. З'єднувальний блок за п. 8, який відрізняється тим, що кільце встановлене у виконаний на корпусі кільцевий паз.
10. З'єднувальний блок за п. 8, який відрізняється тим, що на внутрішній поверхні корпусу в місці розташування кільця виконані кільцеві виступи.
Текст

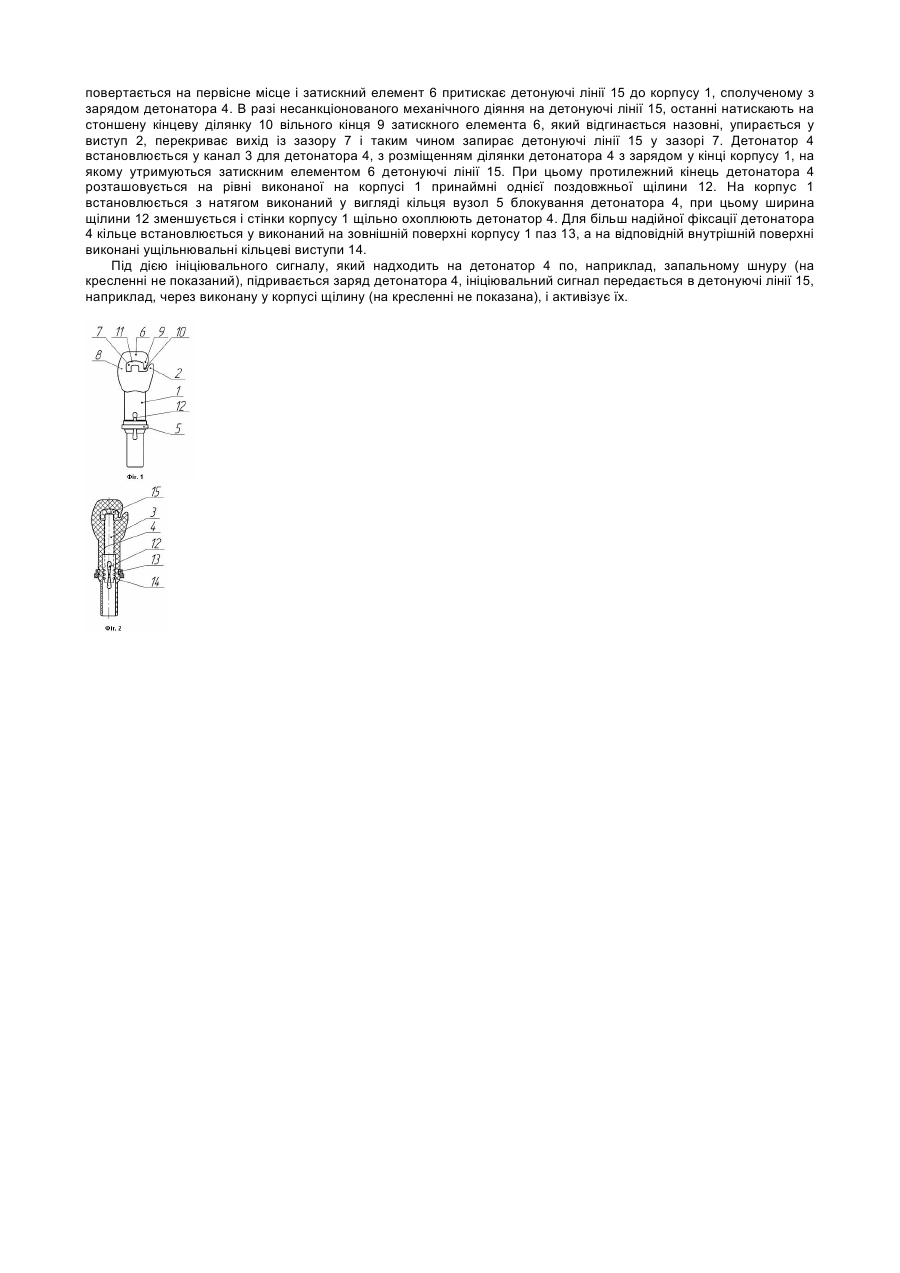

Корисна модель належить до галузі підривних робіт, а саме до пристроїв, які забезпечують з'єднання і утримання детонуючих ліній, наприклад, ударно-хвильових трубок, детонуючих шнурів, і їх контакт з детонатором. Відомі з'єднувальні блоки для підривних ініціювальних пристроїв, які містять корпус з каналом для детонатора і затискний елемент з зазором для утримання детонуючих ліній. Затискний елемент виконаний жорстким і один його кінець з'єднаний з корпусом через вузьку ділянку, яка згинається при введенні у зазор детонуючих ліній (патенти США, кл. С06С5/06, №5171935, 1992р. і №5398611, 1995р.). Недоліком відомого з'єднувального блока є недостатня експлуатаційна надійність, обумовлена необоротною деформацією вузької ділянки затискного елемента під впливом механічних навантажень і температурних коливань, що призводить до відгинання затискного елемента і вислизання із зазору детонуючих ліній. Прототипом пристрою, що заявляється є з'єднувальний блок для підривних ініціювальних пристроїв, який містить корпус з виступом і каналом для детонатора, вузол блокування детонатора і пружний затискний елемент, який установлений із зазором відносно корпусу і виступу і жорстко прикріплений одним своїм кінцем до корпусу з боку, протилежного місцю розташування виступу (патент Російської Федерації №2169721, С06С5/06, F42B3/10, 2000г.). Зазор призначений для установлення і утримання в ньому детонуючих ліній. Ділянка зазору, утворена внутрішньою поверхнею вільного кінця пружного затискного елемента і виступом, розташована під гострим кутом до поздовжньої осі каналу і призначена для бокового введення у зазор детонуючих ліній. Недоліком прототипу є недостатня експлуатаційна надійність блоку, обумовлена можливістю несанкціонованого відгинання назовні вільного кінця затискного елемента, що призводить до вислизання із зазору детонуючих ліній. В основу корисної моделі поставлено задачу удосконалення з'єднувального блока для підривних ініціювальних пристроїв, в якому за рахунок нового виконання і взаємного розташування елементів забезпечена експлуатаційна надійність блока і, як слідство, надійність передачі неелектричного ініціювального сигналу від детонатора в детонуючі лінії. Для вирішення поставленої задачі у з'єднувальний блок для підривних ініціювальних пристроїв, який містить корпус з виступом і каналом для детонатора, вузол блокування детонатора і пружний затискний елемент, який установлений із зазором відносно корпусу і виступу і жорстко прикріплений одним своїм кінцем до корпусу з боку, протилежного місцю розташування виступу, згідно з корисною моделлю, виступ охоплює вільний кінець пружного затискного елемента з боку його зовнішньої поверхні. Доцільно, щоб зазор на прилеглій до виступу ділянці був меншим ніж на ділянці, прилеглій до корпусу, а кінцева ділянка вільного кінця пружного затискного елемента була виконана стоншеною. Достатньо, щоб ширина затискного елемента по всій довжині була однакова і дорівнювала ширині виступу. Найкраще, щоб внутрішня поверхня затискного елемента була оснащена напрямними ребрами. У кращому прикладі здійснення корисної моделі кінцева ділянка корпусу, на якій розташований вузол блокування детонатора, виконана стоншеною і на ній виконана принаймні одна поздовжня наскрізна щілина, а вузол блокування детонатора виконаний у вигляді кільця, яке охоплює корпус в місці розташування поздовжньої щілини і має внутрішній діаметр менший від діаметра корпусу. Доцільно, щоб кільце було встановлене у виконаний на корпусі кільцевий паз, а на внутрішній поверхні корпусу в місці розташування кільця були виконані кільцеві виступи. Нове виконання і взаємне розташування затискного елемента і виступу забезпечує можливість утримання детонуючих ліній після їх установлення у зазорі при механічних навантаженнях за рахунок того, що вільний кінець затискного елемента, вигинаючись назовні, притискається до виступу. Крім того, технічний результат підсилюється новим виконанням вузла блокування детонатора, який забезпечує надійне утримання детонатора за рахунок збільшення площі контакту поверхні детонатора з корпусом у місті фіксації. Внаслідок цього сукупність суттєвих ознак, що заявляється, забезпечує високу експлуатаційну надійність з'єднувального блоку, і, отже, надійність передачі неелектричних ініціювальних сигналів від детонатора в детонуючі лінії. На фіг.1 зображений з'єднувальний блок для підривних ініціювальних пристроїв; на фіг.2 - вертикальний осьовий переріз блока на фіг.1 з детонуючими лініями. З'єднувальний блок для підривних ініціювальних пристроїв містить корпус 1 з виступом 2 і каналом 3 для детонатора 4, вузол 5 блокування детонатора 4 і пружний затискний елемент 6. Останній установлений із зазором 7 відносно корпусу 1 і виступу 2 і жорстко прикріплений одним своїм кінцем 8 до корпусу 1 з боку, протилежному місцю розташування виступу 2, який охоплює вільний кінець 9 пружного затискного елемента 6 з боку його зовнішньої поверхні. В зображеному прикладі здійснення корисної моделі зазор 7 на прилеглій до виступу 2 ділянці менший ніж на ділянці, прилеглій до корпусу 1. Кінцева ділянка 10 вільного кінця 9 пружного затискного елемента 6 виконана стоншеною. Крім того, ширина пружного затискного елемента 6 по всій довжині однакова і дорівнює ширині виступу 2, а внутрішня поверхня затискного елемента 6 оснащена напрямними ребрами 11. Найкраще, коли кінцева ділянка корпусу 1, на якій розташований вузол 5 блокування детонатора 4, виконана стоншеною і на ній виконана принаймні одна поздовжня наскрізна щілина 12, а вузол 5 блокування детонатора 4 виконаний у вигляді кільця, яке охоплює корпус 1 в місці розташування поздовжньої щілини 12 і має внутрішній діаметр менший від діаметра корпусу 1. Бажано, щоб кільце було встановлене у виконаний на корпусі 1 кільцевий паз 13, а на внутрішній поверхні корпусу 1 в місці розташування кільця були б виконані кільцеві виступи 14. Матеріалом для виготовлення з'єднувального блоку може бути, наприклад поліетилен і композиції на його основі, які забезпечують необхідну пружність. З'єднувальний блок функціонує наступним чином. Між зовнішньою поверхнею вільного кінця 9 затискного елемента 6 і виступом 2 послідовно одна за одною вводяться у зазор 7 детонуючі лінії 15, при цьому стоншена кінцева ділянка 10 вільного кінця 9 затискного елемента 6 відгинається від виступу 2 всередину зазору 7 і пропускає детонуючі лінії 15, які розміщуються у зазорі 7, у кращому прикладі - між напрямними ребрами 11 затискного елемента 6. Після введення детонуючих ліній 15 кінцева ділянка 10 вільного кінця 9 затискного елемента 6 пружно повертається на первісне місце і затискний елемент 6 притискає детонуючі лінії 15 до корпусу 1, сполученому з зарядом детонатора 4. В разі несанкціонованого механічного діяння на детонуючі лінії 15, останні натискають на стоншену кінцеву ділянку 10 вільного кінця 9 затискного елемента 6, який відгинається назовні, упирається у виступ 2, перекриває вихід із зазору 7 і таким чином запирає детонуючі лінії 15 у зазорі 7. Детонатор 4 встановлюється у канал 3 для детонатора 4, з розміщенням ділянки детонатора 4 з зарядом у кінці корпусу 1, на якому утримуються затискним елементом 6 детонуючі лінії 15. При цьому протилежний кінець детонатора 4 розташовується на рівні виконаної на корпусі 1 принаймні однієї поздовжньої щілини 12. На корпус 1 встановлюється з натягом виконаний у вигляді кільця вузол 5 блокування детонатора 4, при цьому ширина щілини 12 зменшується і стінки корпусу 1 щільно охоплюють детонатор 4. Для більш надійної фіксації детонатора 4 кільце встановлюється у виконаний на зовнішній поверхні корпусу 1 паз 13, а на відповідній внутрішній поверхні виконані ущільнювальні кільцеві виступи 14. Під дією ініціювального сигналу, який надходить на детонатор 4 по, наприклад, запальному шнуру (на кресленні не показаний), підривається заряд детонатора 4, ініціювальний сигнал передається в детонуючі лінії 15, наприклад, через виконану у корпусі щілину (на кресленні не показана), і активізує їх.
ДивитисяДодаткова інформація
Автори англійськоюBunin Oleksandr Borysovych, Safronov Anatolii Rudolfovych, Chernov Yevhen Dmytrovych
Автори російськоюБунин Александр Борисович, Сафронов Анатолий Рудольфович, Чернов Евгений Дмитриевич
МПК / Мітки
МПК: F42C 19/00
Мітки: блок, підривних, з'єднувальний, ініціювальних, пристроїв
