З`єднуючий блок, з’єднуючий блок в комбінації з встановленим в ньому детонатором та спосіб установки детонатора з першим засобом затиснення в з’єднуючий блок з замковим елементом з другим засобом затиснення

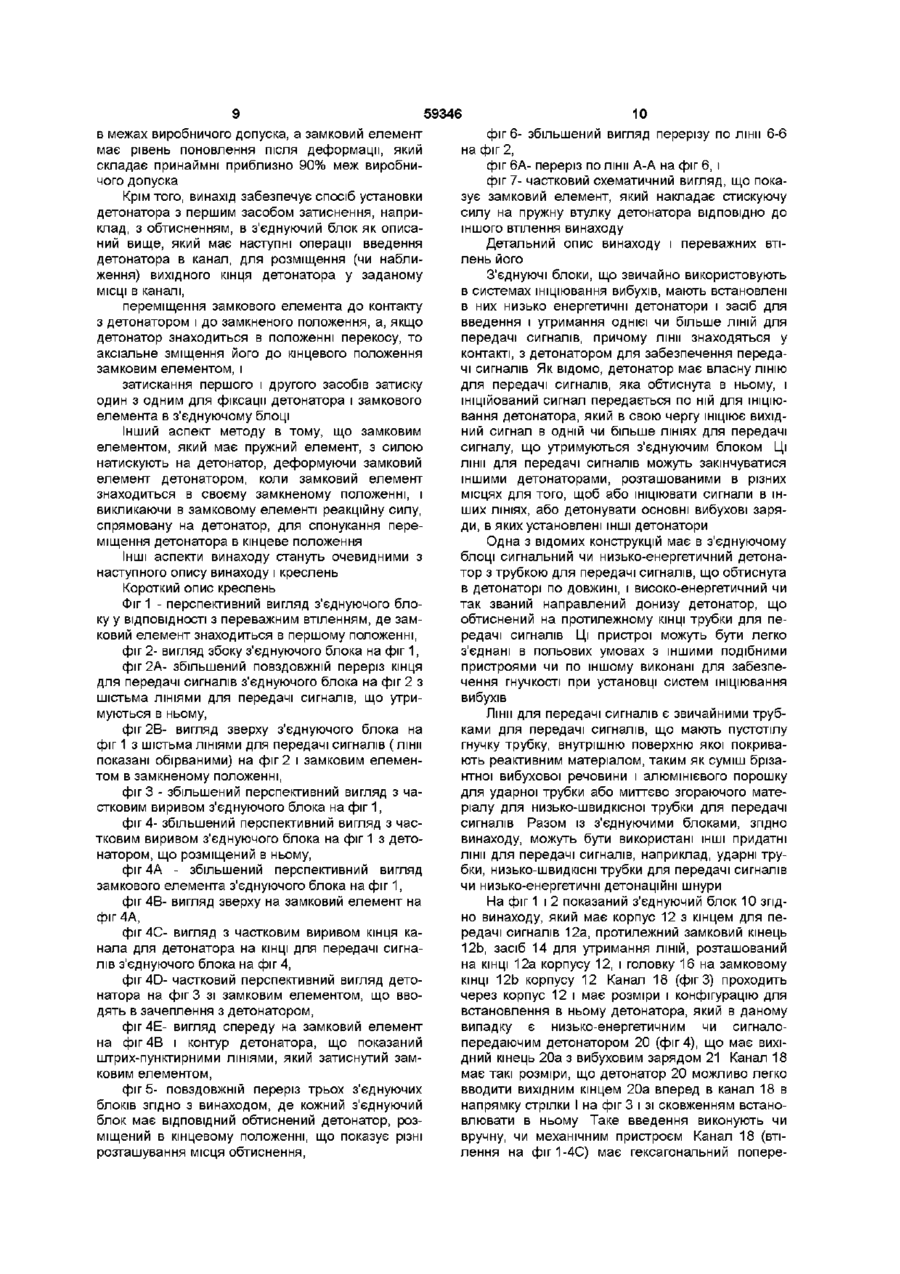

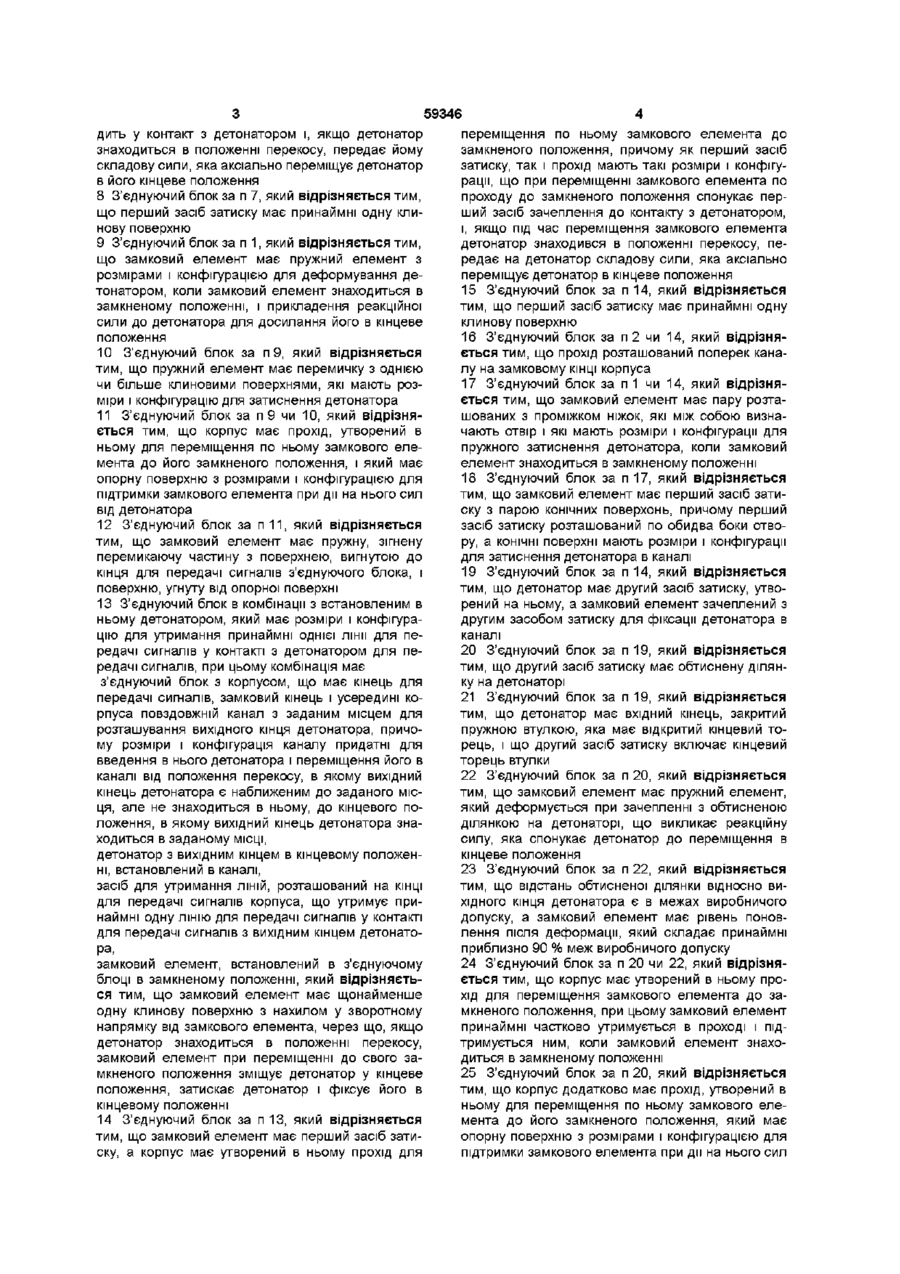

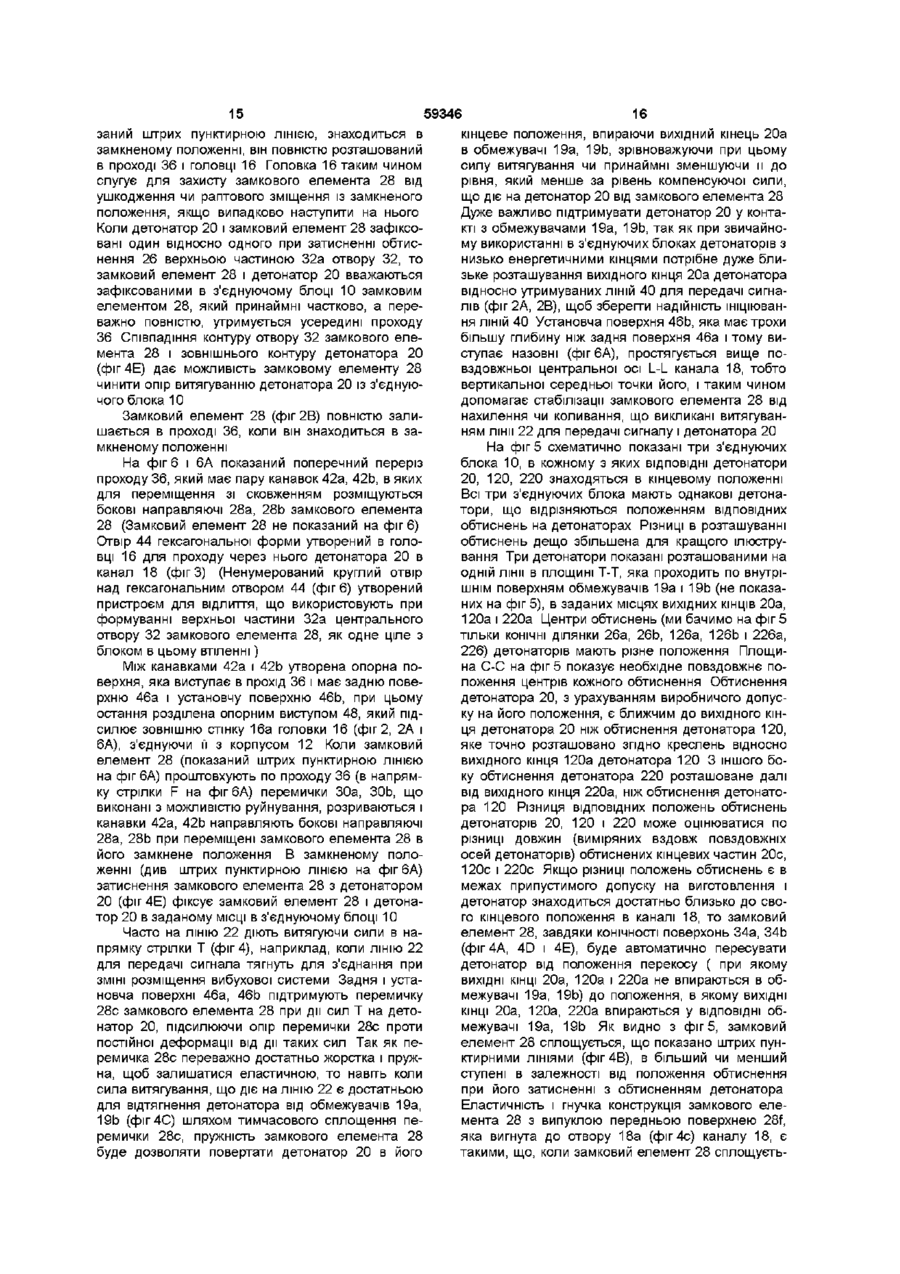

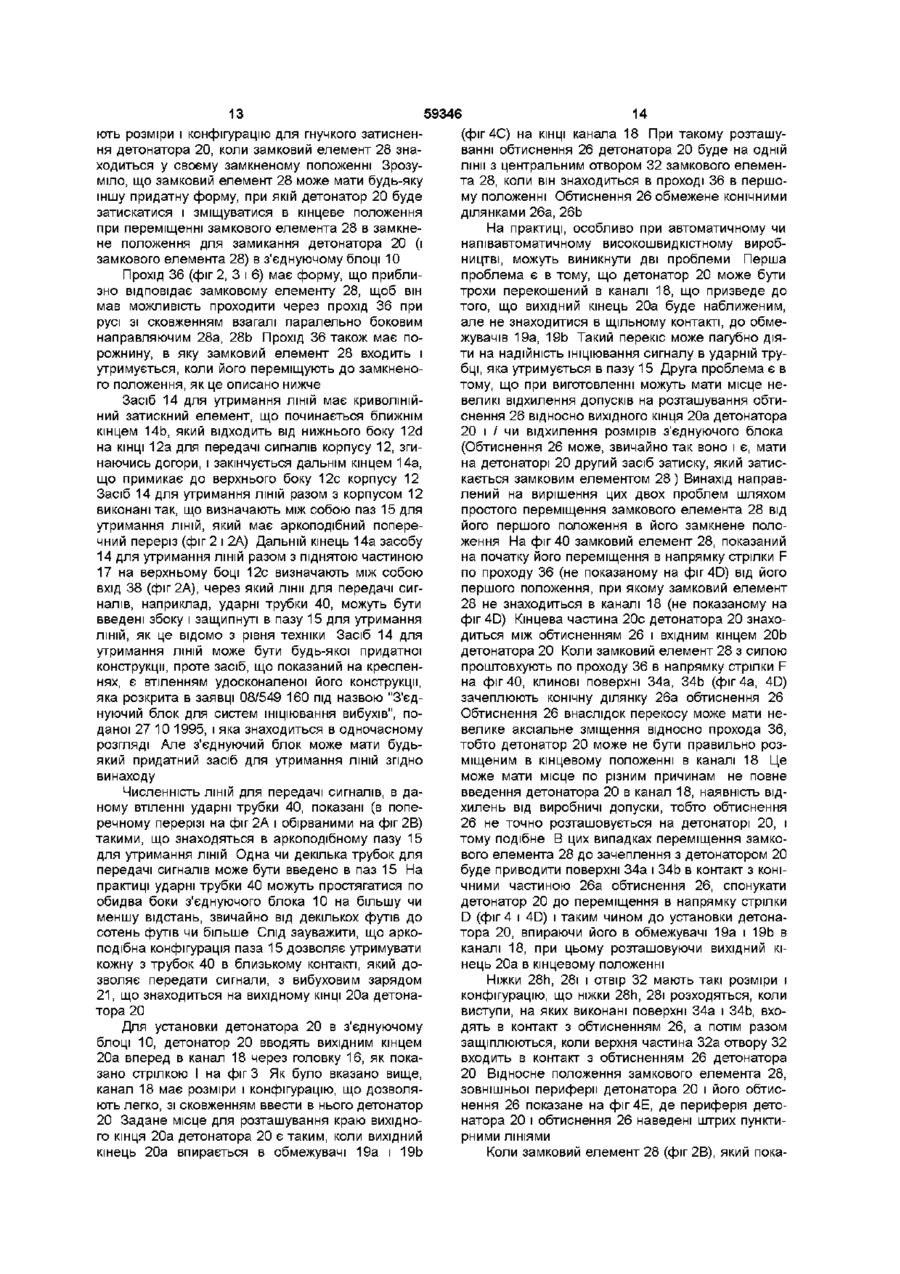

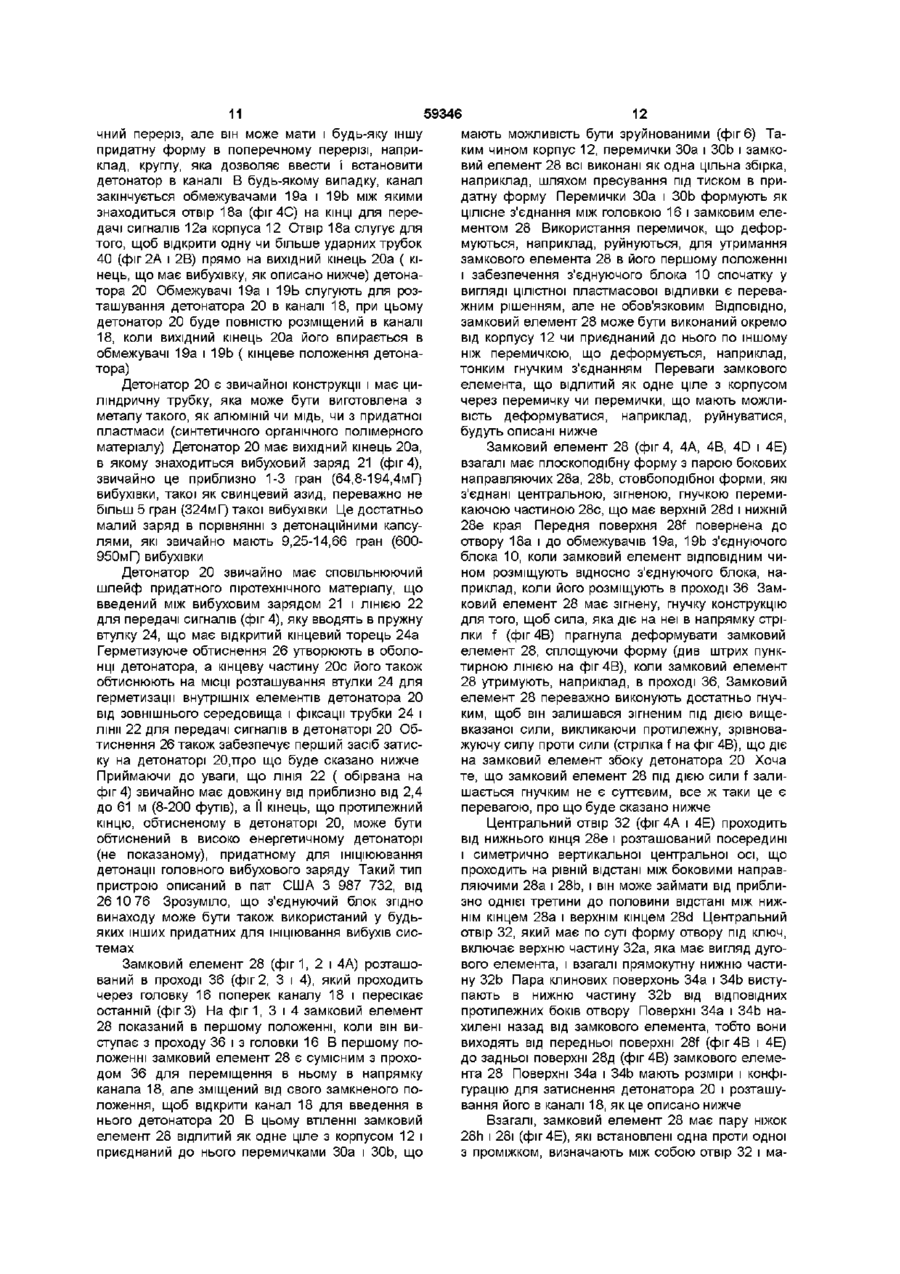

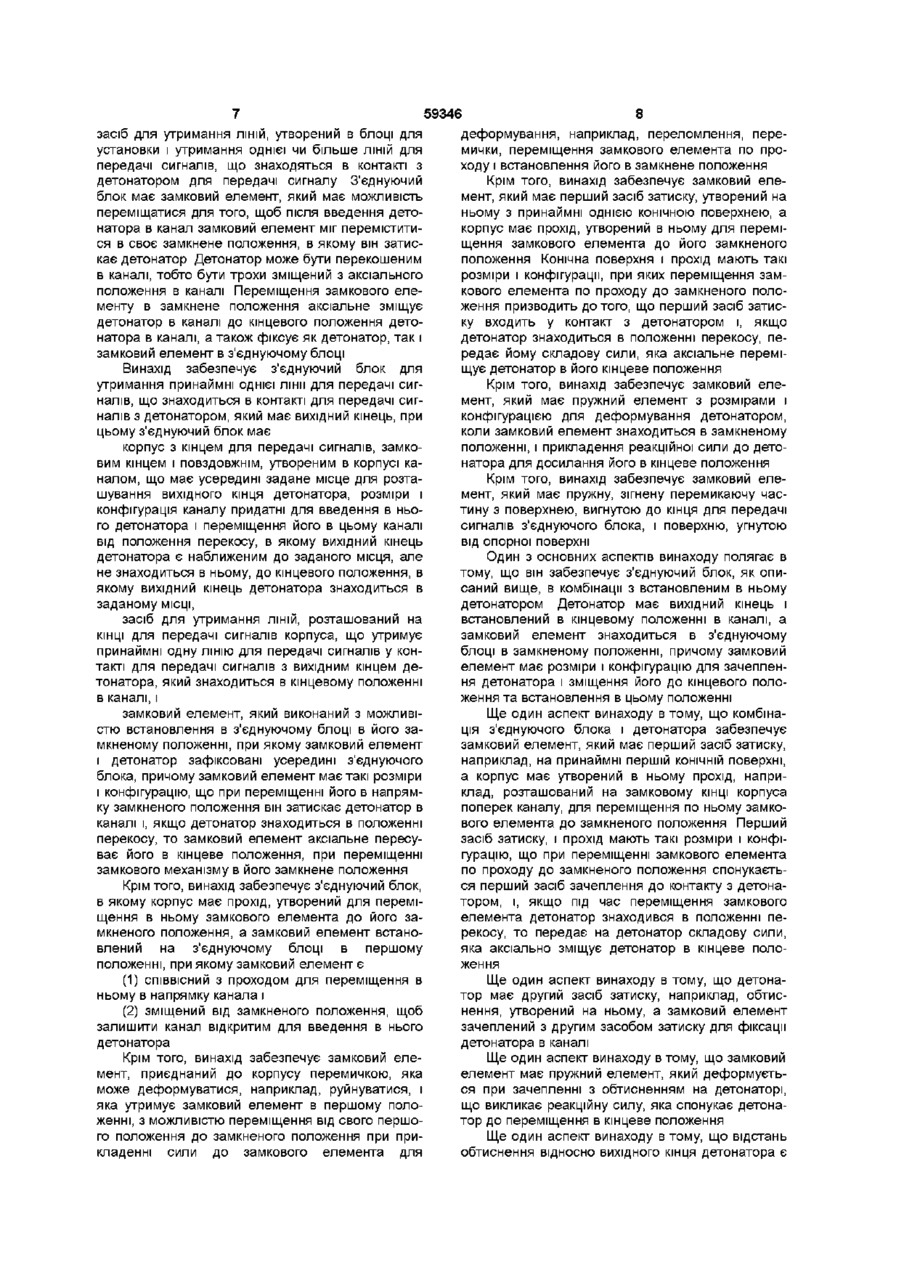

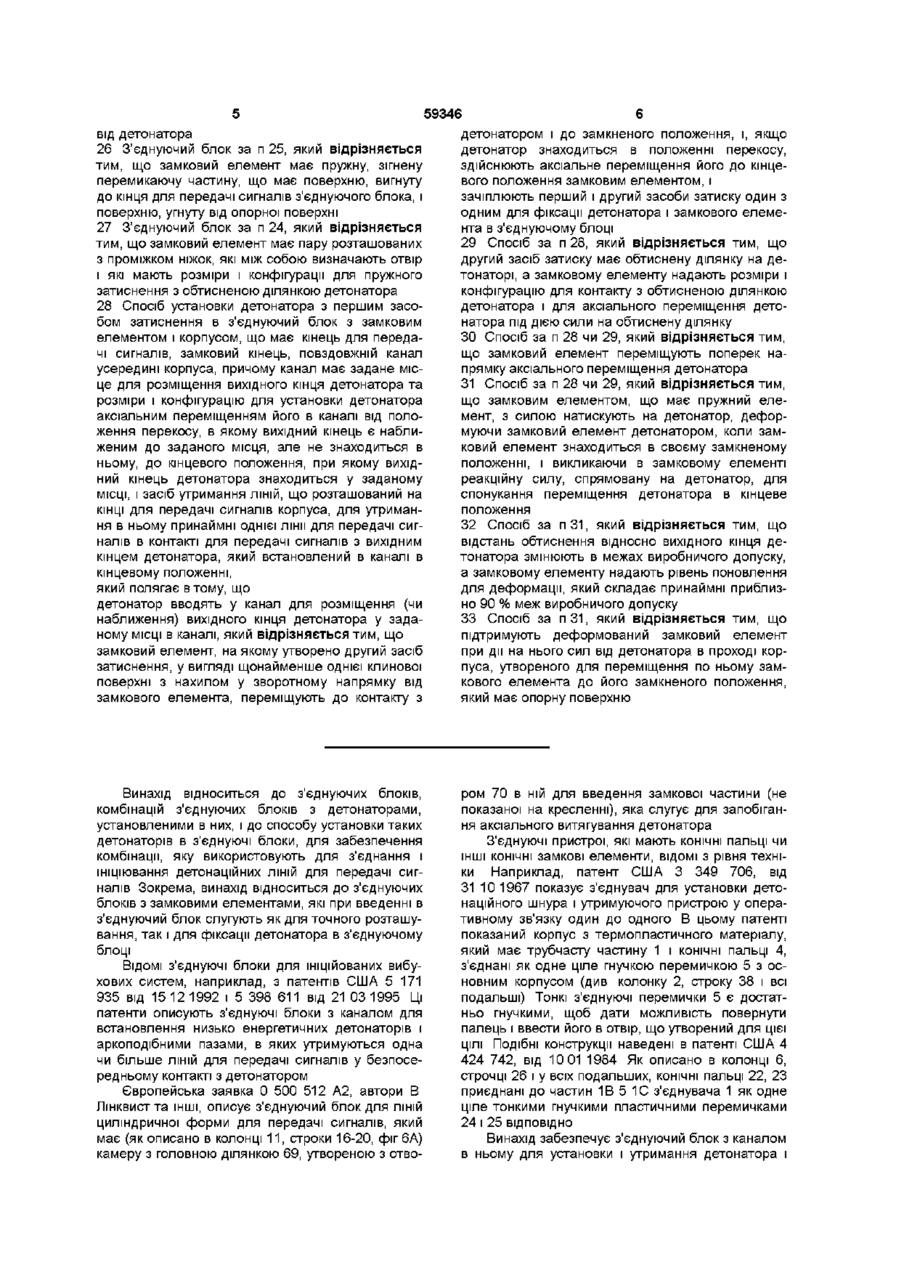

1 З'єднуючий блок для утримання принаймні однієї лінії для передачі сигналів, що знаходиться в контакті для передачі сигналів з детонатором, який має вихідний кінець, причому з'єднуючий блок має корпус з кінцем для передачі сигналів, замковим кінцем і повздовжнім, утвореним в корпусі каналом, що має усередині задане місце для розташування вихідного кінця детонатора, розміри і конфігурація каналу придатні для введення в нього детонатора і переміщення його в цьому каналі від положення перекосу, в якому вихідний кінець детонатора є наближеним до заданого місця, але не знаходиться в ньому, до кінцевого положення, в якому вихідний кінець детонатора знаходиться в заданому МІСЦІ, засіб для утримання ЛІНІЙ, розташований на КІНЦІ для передачі сигналів корпуса, що утримує принаймні одну ЛІНІЮ для передачі сигналів у контакті для передачі сигналів з вихідним кінцем детонатора, який знаходиться в кінцевому положенні в каналі, замковий елемент, який виконаний з можливістю встановлення в з'єднуючому блоці в його замкненому положенні, при якому замковий елемент і детонатор зафіксовані усередині з'єднуючого блока, який відрізняється тим, що замковий елемент має щонайменше одну клинову поверхню з нахилом у зворотному напрямку від замкового елемента, через що при переміщенні його в напрямку замкненого положення він затискає детонатор в каналі і, якщо детонатор знаходиться в положенні перекосу, замковий елемент аксіально пересуває його в кінцеве положення, шляхом переміщення замкового механізму в його замкнене положення 2 З'єднуючий блок за п 1, який відрізняється тим, що корпус має прохід, утворений для переміщення в ньому замкового елемента до його замкненого положення, а замковий елемент встановлений на з'єднуючому блоці в першому положенні, при якому замковий елемент є сумісний з проходом для переміщення в ньому в напрямку каналу і зміщений від замкненого положення, щоб залишити канал відкритим для введення в нього детонатора 3 З'єднуючий блок за п 2, який відрізняється тим, що замковий елемент приєднаний до корпусу перемичкою, яка може деформуватися і яка утримує замковий елемент в першому положенні, з можливістю переміщення від свого першого положення до замкненого положення при прикладенні сили до замкового елемента для деформування перемички, переміщення замкового елемента по проходу і встановлення його в замкнене положення 4 З'єднуючий блок за п 3, який відрізняється тим, що перемичка, яка може деформуватися, має перемичку, яка може руйнуватися при прикладенні сили до замкового елемента 5 З'єднуючий блок за п 3 чи п 4, який відрізняється тим, що замковий елемент виконаний з можливістю принаймні частково утримуватися в проході, коли він знаходиться в замкненому положенні 6 З'єднуючий блок за п 3 чи п 4, який відрізняється тим, що замковий елемент має розміри і конфігурацію для повного розміщення в проході, і не виступати з нього, коли замковий елемент знаходиться в своєму замкненому положенні 7 З'єднуючий блок за п 1, який відрізняється тим, що замковий елемент має перший засіб затиску, утворений на ньому, а корпус має прохід, утворений в ньому для переміщення замкового елемента до його замкненого положення, причому як перший засіб затиску, так і прохід мають такі розміри і конфігурації, при яких переміщення замкового елемента по проходу до замкненого положення призводить до того, що перший засіб затиску вхо О (О ^ со о> ю 59346 дить у контакт з детонатором і, якщо детонатор переміщення по ньому замкового елемента до знаходиться в положенні перекосу, передає йому замкненого положення, причому як перший засіб складову сили, яка аксіально переміщує детонатор затиску, так і прохід мають такі розміри і конфігув його кінцеве положення рації, що при переміщенні замкового елемента по 8 З'єднуючий блок за п 7, який відрізняється тим, проходу до замкненого положення спонукає перщо перший засіб затиску має принаймні одну клиший засіб зачеплення до контакту з детонатором, нову поверхню і, якщо під час переміщення замкового елемента 9 З'єднуючий блок за п 1, який відрізняється тим, детонатор знаходився в положенні перекосу, пещо замковий елемент має пружний елемент з редає на детонатор складову сили, яка аксіально розмірами і конфігурацією для деформування депереміщує детонатор в кінцеве положення тонатором, коли замковий елемент знаходиться в 15 З'єднуючий блок за п 14, який відрізняється замкненому положенні, і прикладення реакційної тим, що перший засіб затиску має принаймні одну сили до детонатора для досилання його в кінцеве клинову поверхню положення 16 З'єднуючий блок за п 2 чи 14, який відрізняється тим, що прохід розташований поперек кана10 З'єднуючий блок за п 9, який відрізняється лу на замковому КІНЦІ корпуса тим, що пружний елемент має перемичку з однією чи більше клиновими поверхнями, які мають роз17 З'єднуючий блок за п 1 чи 14, який відрізняміри і конфігурацію для затиснення детонатора ється тим, що замковий елемент має пару розташованих з проміжком ніжок, які між собою визна11 З'єднуючий блок за п 9 чи 10, який відрізнячають отвір і які мають розміри і конфігурації для ється тим, що корпус має прохід, утворений в пружного затиснення детонатора, коли замковий ньому для переміщення по ньому замкового елеелемент знаходиться в замкненому положенні мента до його замкненого положення, і який має опорну поверхню з розмірами і конфігурацією для 18 З'єднуючий блок за п 17, який відрізняється підтримки замкового елемента при дії на нього сил тим, що замковий елемент має перший засіб зативід детонатора ску з парою конічних поверхонь, причому перший засіб затиску розташований по обидва боки отво12 З'єднуючий блок за п 11, який відрізняється ру, а КОНІЧНІ поверхні мають розміри і конфігурації тим, що замковий елемент має пружну, зігнену для затиснення детонатора в каналі перемикаючу частину з поверхнею, вигнутою до кінця для передачі сигналів з'єднуючого блока, і 19 З'єднуючий блок за п 14, який відрізняється поверхню, угнуту від опорної поверхні тим, що детонатор має другий засіб затиску, утворений на ньому, а замковий елемент зачеплений з 13 З'єднуючий блок в комбінації з встановленим в другим засобом затиску для фіксації детонатора в ньому детонатором, який має розміри і конфігураканалі цію для утримання принаймні однієї лінії для передачі сигналів у контакті з детонатором для пе20 З'єднуючий блок за п 19, який відрізняється редачі сигналів, при цьому комбінація має тим, що другий засіб затиску має обтиснену ділянз'єднуючий блок з корпусом, що має кінець для ку на детонаторі передачі сигналів, замковий кінець і усередині ко21 З'єднуючий блок за п 19, який відрізняється рпуса повздовжній канал з заданим місцем для тим, що детонатор має вхідний кінець, закритий розташування вихідного кінця детонатора, причопружною втулкою, яка має відкритий кінцевий тому розміри і конфігурація каналу придатні для рець, і що другий засіб затиску включає кінцевий введення в нього детонатора і переміщення його в торець втулки каналі від положення перекосу, в якому вихідний 22 З'єднуючий блок за п 20, який відрізняється кінець детонатора є наближеним до заданого містим, що замковий елемент має пружний елемент, ця, але не знаходиться в ньому, до кінцевого поякий деформується при зачепленні з обтисненою ложення, в якому вихідний кінець детонатора знаділянкою на детонаторі, що викликає реакційну ходиться в заданому МІСЦІ, силу, яка спонукає детонатор до переміщення в кінцеве положення детонатор з вихідним кінцем в кінцевому положен23 З'єднуючий блок за п 22, який відрізняється ні, встановлений в каналі, тим, що відстань обтисненої ділянки відносно визасіб для утримання ЛІНІЙ, розташований на КІНЦІ хідного кінця детонатора є в межах виробничого для передачі сигналів корпуса, що утримує придопуску, а замковий елемент має рівень поновнаймні одну ЛІНІЮ для передачі сигналів у контакті лення після деформації, який складає принаймні для передачі сигналів з вихідним кінцем детонатоприблизно 90 % меж виробничого допуску ра, 24 З'єднуючий блок за п 20 чи 22, який відрізнязамковий елемент, встановлений в з'єднуючому ється тим, що корпус має утворений в ньому проблоці в замкненому положенні, який відрізняєтьхід для переміщення замкового елемента до зася тим, що замковий елемент має щонайменше мкненого положення, при цьому замковий елемент одну клинову поверхню з нахилом у зворотному принаймні частково утримується в проході і піднапрямку від замкового елемента, через що, якщо тримується ним, коли замковий елемент знаходетонатор знаходиться в положенні перекосу, диться в замкненому положенні замковий елемент при переміщенні до свого замкненого положення зміщує детонатор у кінцеве 25 З'єднуючий блок за п 20, який відрізняється положення, затискає детонатор і фіксує його в тим, що корпус додатково має прохід, утворений в кінцевому положенні ньому для переміщення по ньому замкового елемента до його замкненого положення, який має 14 З'єднуючий блок за п 13, який відрізняється опорну поверхню з розмірами і конфігурацією для тим, що замковий елемент має перший засіб затипідтримки замкового елемента при дії на нього сил ску, а корпус має утворений в ньому прохід для 59346 від детонатора детонатором і до замкненого положення, і, якщо 26 З'єднуючий блок за п 25, який відрізняється детонатор знаходиться в положенні перекосу, тим, що замковий елемент має пружну, зігнену здійснюють аксіальне переміщення його до кінцеперемикаючу частину, що має поверхню, вигнуту вого положення замковим елементом, і до кінця для передачі сигналів з'єднуючого блока, і зачіплюють перший і другий засоби затиску один з поверхню, угнуту від опорної поверхні одним для фіксації детонатора і замкового елеме27 З'єднуючий блок за п 24, який відрізняється нта в з'єднуючому блоці тим, що замковий елемент має пару розташованих 29 Спосіб за п 28, який відрізняється тим, що з проміжком ніжок, які між собою визначають отвір другий засіб затиску має обтиснену ділянку на деі які мають розміри і конфігурації для пружного тонаторі, а замковому елементу надають розміри і затиснення з обтисненою ділянкою детонатора конфігурацію для контакту з обтисненою ділянкою детонатора і для аксіального переміщення дето28 Спосіб установки детонатора з першим засонатора під дією сили на обтиснену ділянку бом затиснення в з'єднуючий блок з замковим елементом і корпусом, що має кінець для переда30 Спосіб за п 28 чи 29, який відрізняється тим, чі сигналів, замковий кінець, повздовжній канал що замковий елемент переміщують поперек наусередині корпуса, причому канал має задане міспрямку аксіального переміщення детонатора це для розміщення вихідного кінця детонатора та 31 Спосіб за п 28 чи 29, який відрізняється тим, розміри і конфігурацію для установки детонатора що замковим елементом, що має пружний елеаксіальним переміщенням його в каналі від поломент, з силою натискують на детонатор, дефорження перекосу, в якому вихідний кінець є наблимуючи замковий елемент детонатором, коли замженим до заданого місця, але не знаходиться в ковий елемент знаходиться в своєму замкненому ньому, до кінцевого положення, при якому вихідположенні, і викликаючи в замковому елементі ний кінець детонатора знаходиться у заданому реакційну силу, спрямовану на детонатор, для МІСЦІ, і засіб утримання ЛІНІЙ, ЩО розташований на спонукання переміщення детонатора в кінцеве КІНЦІ для передачі сигналів корпуса, для утриманположення ня в ньому принаймні однієї лінії для передачі сиг32 Спосіб за п31, який відрізняється тим, що налів в контакті для передачі сигналів з вихідним відстань обтиснення відносно вихідного кінця декінцем детонатора, який встановлений в каналі в тонатора змінюють в межах виробничого допуску, кінцевому положенні, а замковому елементу надають рівень поновлення для деформації, який складає принаймні приблизякий полягає втому, що но 90 % меж виробничого допуску детонатор вводять у канал для розміщення (чи 33 Спосіб за п31, який відрізняється тим, що наближення) вихідного кінця детонатора у задапідтримують деформований замковий елемент ному МІСЦІ в каналі, який відрізняється тим, що при дії на нього сил від детонатора в проході корзамковий елемент, на якому утворено другий засіб пуса, утвореного для переміщення по ньому замзатиснення, у вигляді щонайменше однієї клинової кового елемента до його замкненого положення, поверхні з нахилом у зворотному напрямку від який має опорну поверхню замкового елемента, переміщують до контакту з Винахід відноситься до з'єднуючих блоків, комбінацій з'єднуючих блоків з детонаторами, установленими в них, і до способу установки таких детонаторів в з'єднуючі блоки, для забезпечення комбінації, яку використовують для з'єднання і ініціювання детонаційних ЛІНІЙ ДЛЯ передачі сигналів Зокрема, винахід відноситься до з'єднуючих блоків з замковими елементами, які при введенні в з'єднуючий блок слугують як для точного розташування, так і для фіксації детонатора в з'єднуючому блоці ВІДОМІ з'єднуючі блоки для ініційованих вибухових систем, наприклад, з патентів США 5 171 935 від 15 12 1992 і 5 398 611 від 21 03 1995 Ці патенти описують з'єднуючі блоки з каналом для встановлення низько енергетичних детонаторів і аркоподібними пазами, в яких утримуються одна чи більше ЛІНІЙ для передачі сигналів у безпосередньому контакті з детонатором Європейська заявка 0 500 512 А2, автори В Лінквист та ІНШІ, описує з'єднуючий блок для ЛІНІЙ циліндричної форми для передачі сигналів, який має (як описано в колонці 11, строки 16-20, фігбА) камеру з головною ділянкою 69, утвореною з отво ром 70 в ній для введення замкової частини (не показаної на кресленні), яка слугує для запобігання аксіального витягування детонатора З'єднуючі пристрої, які мають КОНІЧНІ пальці чи ІНШІ КОНІЧНІ замкові елементи, ВІДОМІ З рівня техніки Наприклад, патент США 3 349 706, від 31 10 1967 показує з'єднувач для установки детонаційного шнура і утримуючого пристрою у оперативному зв'язку один до одного В цьому патенті показаний корпус з термопластичного матеріалу, який має трубчасту частину 1 і КОНІЧНІ пальці 4, з'єднані як одне ціле гнучкою перемичкою 5 з основним корпусом (див колонку 2, строку 38 і всі подальші) Тонкі з'єднуючі перемички 5 є достатньо гнучкими, щоб дати можливість повернути палець і ввести його в отвір, що утворений для цієї ЦІЛІ Подібні конструкції наведені в патенті США 4 424 742, від 10 01 1984 Як описано в колонці 6, строчці 26 і у всіх подальших, КОНІЧНІ пальці 22, 23 приєднані до частин 1В 5 1С з'єднувача 1 як одне ціле тонкими гнучкими пластичними перемичками 24 і 25 ВІДПОВІДНО Винахід забезпечує з'єднуючий блок з каналом в ньому для установки і утримання детонатора і 59346 8 засіб для утримання ЛІНІЙ, утворений в блоці для деформування, наприклад, переломлення, переустановки і утримання однієї чи більше ЛІНІЙ ДЛЯ мички, переміщення замкового елемента по пропередачі сигналів, що знаходяться в контакті з ходу і встановлення його в замкнене положення детонатором для передачі сигналу З'єднуючий Крім того, винахід забезпечує замковий елеблок має замковий елемент, який має можливість мент, який має перший засіб затиску, утворений на переміщатися для того, щоб після введення детоньому з принаймні однією конічною поверхнею, а натора в канал замковий елемент міг переміститикорпус має прохід, утворений в ньому для переміся в своє замкнене положення, в якому він затисщення замкового елемента до його замкненого кає детонатор Детонатор може бути перекошеним положення Конічна поверхня і прохід мають такі в каналі, тобто бути трохи зміщений з аксіального розміри і конфігурації, при яких переміщення замположення в каналі Переміщення замкового елекового елемента по проходу до замкненого поломенту в замкнене положення аксіальне зміщує ження призводить до того, що перший засіб затисдетонатор в каналі до кінцевого положення детоку входить у контакт з детонатором і, якщо натора в каналі, а також фіксує як детонатор, так і детонатор знаходиться в положенні перекосу, пезамковий елемент в з'єднуючому блоці редає йому складову сили, яка аксіальне переміщує детонатор в його кінцеве положення Винахід забезпечує з'єднуючий блок для утримання принаймні однієї лінії для передачі сигКрім того, винахід забезпечує замковий еленалів, що знаходиться в контакті для передачі сигмент, який має пружний елемент з розмірами і налів з детонатором, який має вихідний кінець, при конфігурацією для деформування детонатором, цьому з'єднуючий блок має коли замковий елемент знаходиться в замкненому положенні, і прикладення реакційної сили до детокорпус з кінцем для передачі сигналів, замконатора для досилання його в кінцеве положення вим кінцем і повздовжнім, утвореним в корпусі каналом, що має усередині задане місце для розтаКрім того, винахід забезпечує замковий елешування вихідного кінця детонатора, розміри і мент, який має пружну, зігнену перемикаючу часконфігурація каналу придатні для введення в ньотину з поверхнею, вигнутою до кінця для передачі го детонатора і переміщення його в цьому каналі сигналів з'єднуючого блока, і поверхню, угнутою від положення перекосу, в якому вихідний кінець від опорної поверхні детонатора є наближеним до заданого місця, але Один з основних аспектів винаходу полягає в не знаходиться в ньому, до кінцевого положення, в тому, що він забезпечує з'єднуючий блок, як опиякому вихідний кінець детонатора знаходиться в саний вище, в комбінації з встановленим в ньому заданому МІСЦІ, детонатором Детонатор має вихідний кінець і встановлений в кінцевому положенні в каналі, а засіб для утримання ЛІНІЙ, розташований на замковий елемент знаходиться в з'єднуючому КІНЦІ для передачі сигналів корпуса, що утримує блоці в замкненому положенні, причому замковий принаймні одну ЛІНІЮ ДЛЯ передачі сигналів у конелемент має розміри і конфігурацію для зачеплентакті для передачі сигналів з вихідним кінцем деня детонатора і зміщення його до кінцевого полотонатора, який знаходиться в кінцевому положенні ження та встановлення в цьому положенні в каналі, і замковий елемент, який виконаний з можливіЩе один аспект винаходу в тому, що комбінастю встановлення в з'єднуючому блоці в його зація з'єднуючого блока і детонатора забезпечує мкненому положенні, при якому замковий елемент замковий елемент, який має перший засіб затиску, і детонатор зафіксовані усередині з'єднуючого наприклад, на принаймні першій КОНІЧНІЙ поверхні, блока, причому замковий елемент має такі розміри а корпус має утворений в ньому прохід, наприі конфігурацію, що при переміщенні його в напрямклад, розташований на замковому КІНЦІ корпуса ку замкненого положення він затискає детонатор в поперек каналу, для переміщення по ньому замкоканалі і, якщо детонатор знаходиться в положенні вого елемента до замкненого положення Перший перекосу, то замковий елемент аксіальне пересузасіб затиску, і прохід мають такі розміри і конфіває його в кінцеве положення, при переміщенні гурацію, що при переміщенні замкового елемента замкового механізму в його замкнене положення по проходу до замкненого положення спонукається перший засіб зачеплення до контакту з детонаКрім того, винахід забезпечує з'єднуючий блок, тором, і, якщо під час переміщення замкового в якому корпус має прохід, утворений для переміелемента детонатор знаходився в положенні пещення в ньому замкового елемента до його зарекосу, то передає на детонатор складову сили, мкненого положення, а замковий елемент встанояка аксіально зміщує детонатор в кінцеве половлений на з'єднуючому блоці в першому ження положенні, при якому замковий елемент є (1) СПІВВІСНИЙ з проходом для переміщення в Ще один аспект винаходу в тому, що детонаньому в напрямку канала і тор має другий засіб затиску, наприклад, обтиснення, утворений на ньому, а замковий елемент (2) зміщений від замкненого положення, щоб зачеплений з другим засобом затиску для фіксації залишити канал відкритим для введення в нього детонатора в каналі детонатора Крім того, винахід забезпечує замковий елеЩе один аспект винаходу в тому, що замковий мент, приєднаний до корпусу перемичкою, яка елемент має пружний елемент, який деформуєтьможе деформуватися, наприклад, руйнуватися, і ся при зачепленні з обтисненням на детонаторі, яка утримує замковий елемент в першому полощо викликає реакційну силу, яка спонукає детонаженні, з можливістю переміщення від свого першотор до переміщення в кінцеве положення го положення до замкненого положення при приЩе один аспект винаходу в тому, що відстань кладенні сили до замкового елемента для обтиснення відносно вихідного кінця детонатора є 59346 в межах виробничого допуска, а замковий елемент має рівень поновлення після деформації, який складає принаймні приблизно 90% меж виробничого допуска Крім того, винахід забезпечує спосіб установки детонатора з першим засобом затиснення, наприклад, з обтисненням, в з'єднуючий блок як описаний вище, який має наступні операції введення детонатора в канал, для розміщення (чи наближення) вихідного кінця детонатора у заданому МІСЦІ в каналі, переміщення замкового елемента до контакту з детонатором і до замкненого положення, а, якщо детонатор знаходиться в положенні перекосу, то аксіальне зміщення його до кінцевого положення замковим елементом, і затискання першого і другого засобів затиску один з одним для фіксації детонатора і замкового елемента в з'єднуючому блоці Інший аспект методу в тому, що замковим елементом, який має пружний елемент, з силою натискують на детонатор, деформуючи замковий елемент детонатором, коли замковий елемент знаходиться в своєму замкненому положенні, і викликаючи в замковому елементі реакційну силу, спрямовану на детонатор, для спонукання переміщення детонатора в кінцеве положення Інші аспекти винаходу стануть очевидними з наступного опису винаходу і креслень Короткий опис креслень Фіг 1 - перспективний вигляд з'єднуючого блоку у ВІДПОВІДНОСТІ з переважним втіленням, де замковий елемент знаходиться в першому положенні, фіг 2- вигляд збоку з'єднуючого блока на фіг 1, фіг2А- збільшений повздовжній переріз кінця для передачі сигналів з'єднуючого блока на фіг 2 з шістьма ЛІНІЯМИ для передачі сигналів, що утримуються в ньому, фіг2В- вигляд зверху з'єднуючого блока на фіг 1 з шістьма ЛІНІЯМИ для передачі сигналів (лінії показані обірваними) на фіг 2 і замковим елементом в замкненому положенні, фіг 3 - збільшений перспективний вигляд з частковим виривом з'єднуючого блока на фіг 1, фіг 4- збільшений перспективний вигляд з частковим виривом з'єднуючого блока на фіг 1 з детонатором, що розміщений в ньому, фіг 4А - збільшений перспективний вигляд замкового елемента з'єднуючого блока на фіг 1, фіг 4В- вигляд зверху на замковий елемент на фіг4А, фіг4С- вигляд з частковим виривом кінця канала для детонатора на КІНЦІ ДЛЯ передачі сигналів з'єднуючого блока на фіг 4, фіг4О- частковий перспективний вигляд детонатора на фіг 3 зі замковим елементом, що вводять в зачеплення з детонатором, фіг4Е- вигляд спереду на замковий елемент на фіг 4В і контур детонатора, що показаний штрих-пунктирними ЛІНІЯМИ, який затиснутий замковим елементом, фіг 5- повздовжній переріз трьох з'єднуючих блоків згідно з винаходом, де кожний з'єднуючий блок має ВІДПОВІДНИЙ обтиснений детонатор, розміщений в кінцевому положенні, що показує різні розташування місця обтиснення, 10 фіг 6- збільшений вигляд перерізу по лінії 6-6 на фіг 2, фіг 6А- переріз по лінії А-А на фіг 6, і фіг 7- частковий схематичний вигляд, що показує замковий елемент, який накладає стискуючу силу на пружну втулку детонатора ВІДПОВІДНО ДО ІНШОГО втілення винаходу Детальний опис винаходу і переважних втілень його З'єднуючі блоки, що звичайно використовують в системах ініціювання вибухів, мають встановлені в них низько енергетичні детонатори і засіб для введення і утримання однієї чи більше ЛІНІЙ для передачі сигналів, причому лінії знаходяться у контакті, з детонатором для забезпечення передачі сигналів Як відомо, детонатор має власну ЛІНІЮ для передачі сигналів, яка обтиснута в ньому, і ініційований сигнал передається по ній для ініціювання детонатора, який в свою чергу ІНІЦІЮЄ ВИХІДНИЙ сигнал в одній чи більше ЛІНІЯХ ДЛЯ передачі сигналу, що утримуються з'єднуючим блоком Ці ЛІНІЇ для передачі сигналів можуть закінчуватися іншими детонаторами, розташованими в різних місцях для того, щоб або ініціювати сигнали в інших ЛІНІЯХ, або детонувати основні вибухові заряди, в яких установлені ІНШІ детонатори Одна з відомих конструкцій має в з'єднуючому блоці сигнальний чи низько-енергетичний детонатор з трубкою для передачі сигналів, що обтиснута в детонаторі по довжині, і високо-енергетичний чи так званий направлений донизу детонатор, що обтиснений на протилежному КІНЦІ трубки для передачі сигналів Ці пристрої можуть бути легко з'єднані в польових умовах з іншими подібними пристроями чи по іншому виконані для забезпечення гнучкості при установці систем ініціювання вибухів Ліни ДЛЯ передачі сигналів є звичайними трубками для передачі сигналів, що мають пустотілу гнучку трубку, внутрішню поверхню якої покривають реактивним матеріалом, таким як суміш брізантної вибухової речовини і алюмінієвого порошку для ударної трубки або миттєво згораючого матеріалу для низько-швидкісної трубки для передачі сигналів Разом із з'єднуючими блоками, згідно винаходу, можуть бути використані ІНШІ придатні лінії для передачі сигналів, наприклад, ударні трубки, НИЗЬКО-ШВИДКІСНІ трубки для передачі сигналів чи низько-енергетичні детонаційні шнури На фіг 1 і 2 показаний з'єднуючий блок 10 згідно винаходу, який має корпус 12 з кінцем для передачі сигналів 12а, протилежний замковий кінець 12Ь, засіб 14 для утримання ЛІНІЙ, розташований на КІНЦІ 12а корпусу 12, і головку 16 на замковому КІНЦІ 12Ь корпусу 12 Канал 18 (фіг 3) проходить через корпус 12 і має розміри і конфігурацію для встановлення в ньому детонатора, який в даному випадку є низько-енергетичним чи сигналопередаючим детонатором 20 (фіг 4), що має вихідний кінець 20а з вибуховим зарядом 21 Канал 18 має такі розміри, що детонатор 20 можливо легко вводити вихідним кінцем 20а вперед в канал 18 в напрямку стрілки І на фіг 3 і зі сковженням встановлювати в ньому Таке введення виконують чи вручну, чи механічним пристроєм Канал 18 (втілення на фіг 1-4С) має гексагональний попере 12 11 59346 чний переріз, але він може мати і будь-яку іншу мають можливість бути зруйнованими (фіг 6) Тапридатну форму в поперечному перерізі, наприким чином корпус 12, перемички 30а і ЗОЬ і замкоклад, круглу, яка дозволяє ввести і встановити вий елемент 28 всі виконані як одна цільна збірка, детонатор в каналі В будь-якому випадку, канал наприклад, шляхом пресування під тиском в призакінчується обмежувачами 19а і 19Ь між якими датну форму Перемички 30а і ЗОЬ формують як знаходиться отвір 18а (фіг4С) на КІНЦІ ДЛЯ перецілісне з'єднання між головкою 16 і замковим еледачі сигналів 12а корпуса 12 Отвір 18а слугує для ментом 28 Використання перемичок, що дефортого, щоб відкрити одну чи більше ударних трубок муються, наприклад, руйнуються, для утримання 40 (фіг2А і 2В) прямо на вихідний кінець 20а ( кізамкового елемента 28 в його першому положенні нець, що має вибухівку, як описано нижче) детонаі забезпечення з'єднуючого блока 10 спочатку у тора 20 Обмежувачі 19а і 19Ь слугують для розвигляді ЦІЛІСТНОІ пластмасової відливки є переваташування детонатора 20 в каналі 18, при цьому жним рішенням, але не обов'язковим ВІДПОВІДНО, детонатор 20 буде повністю розміщений в каналі замковий елемент 28 може бути виконаний окремо 18, коли вихідний кінець 20а його впирається в від корпусу 12 чи приєднаний до нього по іншому обмежувачі 19а і 19Ь ( кінцеве положення детонаніж перемичкою, що деформується, наприклад, тора) тонким гнучким з'єднанням Переваги замкового елемента, що відлитий як одне ціле з корпусом Детонатор 20 є звичайної конструкції і має цичерез перемичку чи перемички, що мають можлиліндричну трубку, яка може бути виготовлена з вість деформуватися, наприклад, руйнуватися, металу такого, як алюміній чи мідь, чи з придатної будуть описані нижче пластмаси (синтетичного органічного полімерного матеріалу) Детонатор 20 має вихідний кінець 20а, в якому знаходиться вибуховий заряд 21 (фіг 4), звичайно це приблизно 1-3 гран (64,8-194,4мГ) вибухівки, такої як свинцевий азид, переважно не більш 5 гран (324мГ) такої вибухівки Це достатньо малий заряд в порівнянні з детонаційними капсулями, які звичайно мають 9,25-14,66 гран (600950мГ) вибухівки Детонатор 20 звичайно має сповільнюючий шлейф придатного піротехнічного матеріалу, що введений між вибуховим зарядом 21 і ЛІНІЄЮ 22 для передачі сигналів (фіг 4), яку вводять в пружну втулку 24, що має відкритий кінцевий торець 24а Герметизуюче обтиснення 26 утворюють в оболонці детонатора, а кінцеву частину 20с його також обтиснюють на МІСЦІ розташування втулки 24 для герметизації внутрішніх елементів детонатора 20 від зовнішнього середовища і фіксації трубки 24 і лінії 22 для передачі сигналів в детонаторі 20 Обтиснення 26 також забезпечує перший засіб затиску на детонаторі 20,про що буде сказано нижче Приймаючи до уваги, що ЛІНІЯ 22 ( обірвана на фіг 4) звичайно має довжину від приблизно від 2,4 до 61 м (8-200 футів), а II кінець, що протилежний кінцю, обтисненому в детонаторі 20, може бути обтиснений в високо енергетичному детонаторі (не показаному), придатному для ініціюювання детонації головного вибухового заряду Такий тип пристрою описаний в пат США 3 987 732, від 26 10 76 Зрозуміло, що з'єднуючий блок згідно винаходу може бути також використаний у будьяких інших придатних для ініціювання вибухів системах Замковий елемент 28 (фиг 1, 2 і 4А) розташований в проході 36 (фіг 2, 3 і 4), який проходить через головку 16 поперек каналу 18 і пересікає останній (фігЗ) На фіг1, 3 і 4 замковий елемент 28 показаний в першому положенні, коли він виступає з проходу 36 і з головки 16 В першому положенні замковий елемент 28 є сумісним з проходом 36 для переміщення в ньому в напрямку канала 18, але зміщений від свого замкненого положення, щоб відкрити канал 18 для введення в нього детонатора 20 В цьому втіленні замковий елемент 28 відлитий як одне ціле з корпусом 12 і приєднаний до нього перемичками 30а і ЗОЬ, що Замковий елемент 28 (фіг 4, 4А, 4В, 4D і 4Е) взагалі має плоскоподібну форму з парою бокових направляючих 28а, 28Ь, стовбоподібної форми, які з'єднані центральною, зігненою, гнучкою перемикаючою частиною 28с, що має верхній 28d і нижній 28е края Передня поверхня 28f повернена до отвору 18а і до обмежувачів 19а, 19Ь з'єднуючого блока 10, коли замковий елемент ВІДПОВІДНИМ ЧИНОМ розміщують відносно з'єднуючого блока, наприклад, коли його розміщують в проході 36 Замковий елемент 28 має зігнену, гнучку конструкцію для того, щоб сила, яка діє на неї в напрямку стрілки f (фіг 4В) прагнула деформувати замковий елемент 28, сплощуючи форму (див штрих пунктирною ЛІНІЄЮ на фіг4В), коли замковий елемент 28 утримують, наприклад, в проході 36, Замковий елемент 28 переважно виконують достатньо гнучким, щоб він залишався зігненим під дією вищевказаної сили, викликаючи протилежну, зрівноважуючу силу проти сили (стрілка f на фіг 4В), що діє на замковий елемент збоку детонатора 20 Хоча те, що замковий елемент 28 під дією сили f залишається гнучким не є суттєвим, все ж таки це є перевагою, про що буде сказано нижче Центральний отвір 32 (фіг4А і 4Е) проходить від нижнього кінця 28е і розташований посередині і симетрично вертикальної центральної осі, що проходить на рівній відстані між боковими направляючими 28а і 28Ь, і він може займати від приблизно однієї третини до половини відстані між нижнім кінцем 28а і верхнім кінцем 28d Центральний отвір 32, який має по суті форму отвору під ключ, включає верхню частину 32а, яка має вигляд дугового елемента, і взагалі прямокутну нижню частину 32Ь Пара клинових поверхонь 34а і 34Ь виступають в нижню частину 32Ь від ВІДПОВІДНИХ протилежних боків отвору Поверхні 34а і 34Ь нахилені назад від замкового елемента, тобто вони виходять від передньої поверхні 28f (фіг4В і 4Е) до задньої поверхні 28д (фіг4В) замкового елемента 28 Поверхні 34а і 34Ь мають розміри і конфігурацію для затиснення детонатора 20 і розташування його в каналі 18, як це описано нижче Взагалі, замковий елемент 28 має пару ніжок 28п і 28і (фіг4Е), які встановлені одна проти одної з проміжком, визначають між собою отвір 32 і ма 14 13 59346 ють розміри і конфігурацію для гнучкого затиснен(фіг4С) на КІНЦІ канала 18 При такому розташуня детонатора 20, коли замковий елемент 28 знаванні обтиснення 26 детонатора 20 буде на одній ходиться у своєму замкненому положенні Зрозулінії з центральним отвором 32 замкового елеменміло, що замковий елемент 28 може мати будь-яку та 28, коли він знаходиться в проході 36 в першоіншу придатну форму, при якій детонатор 20 буде му положенні Обтиснення 26 обмежене конічними затискатися і зміщуватися в кінцеве положення ділянками 26а, 26Ь при переміщенні замкового елемента 28 в замкнеНа практиці, особливо при автоматичному чи не положення для замикання детонатора 20 (і напівавтоматичному високошвидкістному виробзамкового елемента 28) в з'єднуючому блоці 10 ництві, можуть виникнути дві проблеми Перша проблема є в тому, що детонатор 20 може бути Прохід 36 (фіг 2, 3 і 6) має форму, що приблитрохи перекошений в каналі 18, що призведе до зно відповідає замковому елементу 28, щоб він того, що вихідний кінець 20а буде наближеним, мав можливість проходити через прохід 36 при але не знаходитися в щільному контакті, до обмерусі зі сковженням взагалі паралельно боковим жувачів 19а, 19Ь Такий перекіс може пагубно діянаправляючим 28а, 28Ь Прохід 36 також має поти на надійність ініціювання сигналу в ударній трурожнину, в яку замковий елемент 28 входить і бці, яка утримується в пазу 15 Друга проблема є в утримується, коли його переміщують до замкненотому, що при виготовленні можуть мати місце него положення, як це описано нижче великі відхилення допусків на розташування обтиЗасіб 14 для утримання ЛІНІЙ має криволінійснення 26 відносно вихідного кінця 20а детонатора ний затискний елемент, що починається ближнім 20 і / чи відхилення розмірів з'єднуючого блока кінцем 14Ь, який відходить від нижнього боку 12d (Обтиснення 26 може, звичайно так воно і є, мати на КІНЦІ 12а для передачі сигналів корпусу 12, згина детонаторі 20 другий засіб затиску, який затиснаючись догори, і закінчується дальнім кінцем 14а, кається замковим елементом 28) Винахід направщо примикає до верхнього боку 12с корпусу 12 лений на вирішення цих двох проблем шляхом Засіб 14 для утримання ЛІНІЙ разом з корпусом 12 простого переміщення замкового елемента 28 від виконані так, що визначають між собою паз 15 для його першого положення в його замкнене полоутримання ЛІНІЙ, який має аркоподібний попереження На фіг 40 замковий елемент 28, показаний чний переріз (фіг 2 і 2А) Дальній кінець 14а засобу на початку його переміщення в напрямку стрілки F 14 для утримання ЛІНІЙ разом з піднятою частиною по проходу 36 (не показаному на фіг4О) від його 17 на верхньому боці 12с визначають між собою першого положення, при якому замковий елемент вхід 38 (фіг2А), через який лінії для передачі сиг28 не знаходиться в каналі 18 (не показаному на налів, наприклад, ударні трубки 40, можуть бути фіг 4D) Кінцева частина 20с детонатора 20 знаховведені збоку і защипнуті в пазу 15 для утримання диться між обтисненням 26 і вхідним кінцем 20Ь ЛІНІЙ, як це відомо з рівня техніки Засіб 14 для детонатора 20 Коли замковий елемент 28 з силою утримання ЛІНІЙ може бути будь-якої придатної проштовхують по проходу 36 в напрямку стрілки F конструкції, проте засіб, що показаний на кресленна фіг 40, клинові поверхні 34а, 34Ь (фіг 4а, 4D) нях, є втіленням удосконаленої його конструкції, зачеплюють конічну ділянку 26а обтиснення 26 яка розкрита в заявці 08/549 160 під назвою "З'єдОбтиснення 26 внаслідок перекосу може мати ненуючий блок для систем ініціювання вибухів", повелике аксіальне зміщення відносно прохода 36, даної 27 10 1995, і яка знаходиться в одночасному тобто детонатор 20 може не бути правильно розрозгляді Але з'єднуючий блок може мати будьміщеним в кінцевому положенні в каналі 18 Це який придатний засіб для утримання ЛІНІЙ ЗГІДНО може мати місце по різним причинам не повне винаходу введення детонатора 20 в канал 18, наявність відЧисленність ЛІНІЙ для передачі сигналів, в дахилень від виробничі допуски, тобто обтиснення ному втіленні ударні трубки 40, показані (в попе26 не точно розташовується на детонаторі 20, і речному перерізі на фіг 2А і обірваними на фіг 2В) тому подібне В цих випадках переміщення замкотакими, що знаходяться в аркоподібному пазу 15 вого елемента 28 до зачеплення з детонатором 20 для утримання ЛІНІЙ Одна чи декілька трубок для буде приводити поверхні 34а і 34Ь в контакт з коніпередачі сигналів може бути введено в паз 15 На чними частиною 26а обтиснення 26, спонукати практиці ударні трубки 40 можуть простягатися по детонатор 20 до переміщення в напрямку стрілки обидва боки з'єднуючого блока 10 на більшу чи D (фіг 4 і 4D) і таким чином до установки детонаменшу відстань, звичайно від декількох футів до тора 20, впираючи його в обмежувачі 19а і 19Ь в сотень футів чи більше Слід зауважити, що аркоканалі 18, при цьому розташовуючи вихідний кіподібна конфігурація паза 15 дозволяє утримувати нець 20а в кінцевому положенні кожну з трубок 40 в близькому контакті, який дозволяє передати сигнали, з вибуховим зарядом Ніжки 28П, 28І І отвір 32 мають такі розміри і 21, що знаходиться на вихідному КІНЦІ 20а детонаконфігурацію, що ніжки 28п, 28і розходяться, коли тора 20 виступи, на яких виконані поверхні 34а і 34Ь, входять в контакт з обтисненням 26, а потім разом Для установки детонатора 20 в з'єднуючому защіплюються, коли верхня частина 32а отвору 32 блоці 10, детонатор 20 вводять вихідним кінцем входить в контакт з обтисненням 26 детонатора 20а вперед в канал 18 через головку 16, як пока20 Відносне положення замкового елемента 28, зано стрілкою І на фіг 3 Як було вказано вище, зовнішньої периферії детонатора 20 і його обтисканал 18 має розміри і конфігурацію, що дозволянення 26 показане на фіг4Е, де периферія детоють легко, зі сковженням ввести в нього детонатор натора 20 і обтиснення 26 наведені штрих пункти20 Задане місце для розташування краю вихіднорними ЛІНІЯМИ го кінця 20а детонатора 20 є таким, коли вихідний кінець 20а впирається в обмежувачі 19а і 19Ь Коли замковий елемент 28 (фіг 2В), який пока 16 15 59346 заний штрих пунктирною ЛІНІЄЮ, знаходиться в кінцеве положення, впираючи вихідний кінець 20а замкненому положенні, він повністю розташований в обмежувачі 19а, 19Ь, зрівноважуючи при цьому в проході 36 і головці 16 Головка 16 таким чином силу витягування чи принаймні зменшуючи и до слугує для захисту замкового елемента 28 від рівня, який менше за рівень компенсуючої сили, ушкодження чи раптового зміщення із замкненого що діє на детонатор 20 від замкового елемента 28 положення, якщо випадково наступити на нього Дуже важливо підтримувати детонатор 20 у контаКоли детонатор 20 і замковий елемент 28 зафіксокті з обмежувачами 19а, 19Ь, так як при звичайновані один відносно одного при затисненні обтисму використанні в з'єднуючих блоках детонаторів з нення 26 верхньою частиною 32а отвору 32, то низько енергетичними кінцями потрібне дуже близамковий елемент 28 і детонатор 20 вважаються зьке розташування вихідного кінця 20а детонатора зафіксованими в з'єднуючому блоці 10 замковим відносно утримуваних ЛІНІЙ 40 для передачі сигнаелементом 28, який принаймні частково, а перелів (фіг2А, 2В), щоб зберегти надійність ініціюванважно повністю, утримується усередині проходу ня ЛІНІЙ 40 Установча поверхня 46Ь, яка має трохи 36 Співпадшня контуру отвору 32 замкового елебільшу глибину ніж задня поверхня 46а і тому вимента 28 і зовнішнього контуру детонатора 20 ступає назовні (фігбА), простягується вище по(фіг4Е) дає можливість замковому елементу 28 вздовжньої центральної осі L-L канала 18, тобто чинити опір витягуванню детонатора 20 із з'єднуювертикальної середньої точки його, і таким чином чого блока 10 допомагає стабілізації замкового елемента 28 від нахилення чи коливання, що викликані витягуванЗамковий елемент 28 (фіг2В) повністю залиням лінії 22 для передачі сигналу і детонатора 20 шається в проході 36, коли він знаходиться в замкненому положенні На фіг 5 схематично показані три з'єднуючих блока 10, в кожному з яких ВІДПОВІДНІ детонатори На фіг 6 і 6А показаний поперечний переріз 20, 120, 220 знаходяться в кінцевому положенні проходу 36, який має пару канавок 42а, 42Ь, в яких Всі три з'єднуючих блока мають однакові детонадля переміщення зі сковженням розміщуються тори, що відрізняються положенням ВІДПОВІДНИХ бокові направляючі 28а, 28Ь замкового елемента обтиснень на детонаторах РІЗНИЦІ В розташуванні 28 (Замковий елемент 28 не показаний на фіг 6) обтиснень дещо збільшена для кращого ілюструОтвір 44 гексагональної форми утворений в головання Три детонатори показані розташованими на вці 16 для проходу через нього детонатора 20 в одній лінії в площині Т-Т, яка проходить по внутріканал 18 (фіг 3) (Ненумерований круглий отвір шнім поверхням обмежувачів 19а і 19Ь (не показанад гексагональним отвором 44 (фіг 6) утворений них на фіг 5), в заданих місцях вихідних КІНЦІВ 20а, пристроєм для відлиття, що використовують при 120а і 220а Центри обтиснень (ми бачимо на фіг 5 формуванні верхньої частини 32а центрального тільки КОНІЧНІ ділянки 26а, 26b, 126a, 126b і 226а, отвору 32 замкового елемента 28, як одне ціле з 226) детонаторів мають різне положення Площиблоком в цьому втіленні) на С-С на фіг 5 показує необхідне повздовжнє поМіж канавками 42а і 42Ь утворена опорна положення центрів кожного обтиснення Обтиснення верхня, яка виступає в прохід 36 і має задню поведетонатора 20, з урахуванням виробничого допусрхню 46а і установчу поверхню 46Ь, при цьому ку на його положення, є ближчим до вихідного кіностання розділена опорним виступом 48, який підця детонатора 20 ніж обтиснення детонатора 120, силює зовнішню стінку 16а головки 16 (фіг 2, 2А і яке точно розташовано згідно креслень відносно 6А), з'єднуючи її з корпусом 12 Коли замковий вихідного кінця 120а детонатора 120 3 іншого боелемент 28 (показаний штрих пунктирною ЛІНІЄЮ ку обтиснення детонатора 220 розташоване далі на фіг 6А) проштовхують по проходу 36 (в напрямвід вихідного кінця 220а, ніж обтиснення детонатоку стрілки F на фігбА) перемички 30а, ЗОЬ, що ра 120 Різниця ВІДПОВІДНИХ положень обтиснень виконані з можливістю руйнування, розриваються і детонаторів 20, 120 і 220 може оцінюватися по канавки 42а, 42Ь направляють бокові направляючі різниці довжин (виміряних вздовж повздовжніх 28а, 28Ь при переміщені замкового елемента 28 в осей детонаторів) обтиснених кінцевих частин 20с, його замкнене положення В замкненому поло120с і 220с Якщо різниці положень обтиснень є в женні (див штрих пунктирною ЛІНІЄЮ на фігбА) межах припустимого допуску на виготовлення і затиснення замкового елемента 28 з детонатором детонатор знаходиться достатньо близько до сво20 (фіг4Е) фіксує замковий елемент 28 і детонаго кінцевого положення в каналі 18, то замковий тор 20 в заданому МІСЦІ В з'єднуючому блоці 10 елемент 28, завдяки КОНІЧНОСТІ поверхонь 34а, 34Ь Часто на ЛІНІЮ 22 діють витягуючи сили в на(фіг4А, 4D і 4Е), буде автоматично пересувати прямку стрілки Т (фіг 4), наприклад, коли ЛІНІЮ 22 детонатор від положення перекосу ( при якому для передачі сигнала тягнуть для з'єднання при ВИХІДНІ КІНЦІ 20а, 120а і 220а не впираються в обЗМІНІ розміщення вибухової системи Задня і устамежувачі 19а, 19Ь) до положення, в якому ВИХІДНІ новча поверхні 46а, 46Ь підтримують перемичку КІНЦІ 20а, 120а, 220а впираються у ВІДПОВІДНІ об28с замкового елемента 28 при дм сил Т на детомежувачі 19а, 19Ь Як видно з фіг 5, замковий натор 20, підсилюючи опір перемички 28с проти елемент 28 сплощується, що показано штрих пунпостійної деформації від дії таких сил Так як пектирними ЛІНІЯМИ (фіг4В), в більший чи менший ремичка 28с переважно достатньо жорстка і пружступені в залежності від положення обтиснення на, щоб залишатися еластичною, то навіть коли при його затисненні з обтисненням детонатора сила витягування, що діє на ЛІНІЮ 22 є достатньою Еластичність і гнучка конструкція замкового еледля відтягнення детонатора від обмежувачів 19а, мента 28 з випуклою передньою поверхнею 28f, 19Ь (фіг4С) шляхом тимчасового сплощення пеяка вигнута до отвору 18а (фіг 4с) каналу 18, є ремички 28с, пружність замкового елемента 28 такими, що, коли замковий елемент 28 сплощуєтьбуде дозволяти повертати детонатор 20 в його 18 17 59346 ся при затисненні з детонатором, то він передає утримання детонатора 20 на МІСЦІ В блоці реакційну силу на детонатор 20, щоб примусити На фіг 7 показаний замковий елемент 28', який його впиратися в обмежувачі 19а, 19Ь Прохід 36 і має утворений в ньому отвір 32', який проходить його поверхні 46а і 46Ь підтримують замковий від дна 28а' замкового елемента 28' вздовж його елемент 26 і дають йому можливість утворити зріцентральної лінії Замковий елемент 28' показаний вноважуючу силу, яка діє на детонатор 20 в його замкненому положенні, коли ЛІНІЯ 22 для і передачі сигналу зачеплена отвором 32 і замкоПри переміщенні замкового елемента 28 в павий елемент 28 впирається в кінцевий торець 24а, зу 36 останній забезпечує направлення замкового при цьому замковий елемент 28 розташований елемента 28 без повороту, нахилу чи іншого відтак, що натискує на втулку 24, яка утримується хилення замкового елемента 28 від його прямоліобтисненням 26 Таким чином замковий елемент нійного переміщення Взагалі положення обтис28' розміщує детонатор 20 під дією стисної нагрузнення відносно вихідного кінця 20а (чи 120а, чи ки Так як втулка 24 є пружною (виконана з елас220а) детонатора змінюється в межах рівня виротичного матеріалу), то стисна нагрузка чи сила, що бничого допуску, і замковий елемент 28 проектудіє на її торці 24а і направлена до детонатора 20, ють так, щоб він мав рівень відновлення після дебуде спричиняти стиснення втулки 24, яка діє як формації, який складає принаймні приблизно 90%, пружина, спонукаючи силу, що діє в напрямку непереважно принаймні ще більше, рівня виробничонумерованої стрілки на фіг 7 (тобто у напрямку го допуску стрілок D на фіг 4 і 4D) Ці сили будуть утримувати Зрозуміло, так як елемент 28 відлитий за одне детонатор 20 в каналі 18 (фіг 3 і 4) і чинити опір, ціле як частина з'єднуючого блока 10, то він перенаприклад, силам, що показані стрілкою Т на фіг 4 важно сумісний з проходом 36 і введення замковоі діють на детонатор 20 го елемента 28 у замкове затиснення з детонатором 20 є більш легким в порівнянні з випадком, У втіленні на фіг 7 замковий елемент 28' коли замковий елемент є окремою частиною Якможе мати пружну, зігнену конструкцію, що подібщо замковий елемент 28 є окремою частиною, то на до замкового елемента 28 на фіг4А і 4В, і в було б потрібно маніпулювати досить невеликою цьому випадку стисні сили, які діють на детонатор деталлю, яка, якщо виконана з пластмаси такої як 20 (фіг 7) будуть являти поєднання пружних сил поліетилен середньої чи високої густини або з інстиснутої втулки 24 і замкового елемента 28' Але, шого придатного синтетичного органічного полімезамковий елемент 28' може мати жорстку і / чи рного матеріалу, є слизькою і нею важко маніпуплоску конструкцію, де стискаюча сила, що діє на лювати (Поліетилен середньої чи високої густини детонатор 20, буде тільки від стиснутої втулки 24 або інший полюлефин є переважними матеріалаУ втіленні на фіг 7 кінцевий торець 24а пружної ми для з'єднуючого блока і замкового елемента втулки 24 слугує в якості другого засобу затиску, 28) Невеликий, окремий замковий елемент 28 утвореному на детонаторі необхідно було б ВІДПОВІДНО розташувати для суЗ'єднуючий блок згідно винаходу добре підхоміщення на одній лінії з проходом 36 і ввести його, дить для складання ЛІНІЙ Оператор може вводити приклавши силу в напрямку стрілки F (фіг 4D) Цих придатний детонатор 20 в канал 18, при цьому труднощів можливо уникнути, коли елемент 28 обмежувачі 19а, 19Ь на вибуховому КІНЦІ канала 18 виконаний литтям як одне ціле зі з'єднуючим блозабезпечують зупинку і розташування детонатора ком 10, при цьому перемички 30а, ЗОЬ, що руйнутак, що його обтиснення 26 буде на одній лінії з ються, переважно утримують замковий елемент 28 проходом 36 і перемикаючою частиною 28с Коли сумісно з проходом 36, поки не буде прикладено детонатор знаходиться на МІСЦІ, ДЛЯ приведення в достатньої сили для зруйнування перемичок 30а, дію пристрою, який прикладає силу, вказану стрілЗОЬ і силового переміщення замкового елемента ками F на фіг4О і 6А, до замкового елемента 28 28 по проходу 36 від його першого положення до для руйнування перемичок 30а, ЗОЬ і переміщення його замкненого положення замкового елемента 28 через прохід 36 в його замкнене положення, де він затискає і замикає детоНезважаючи на те, що обтиснення 26 на детонатор, можуть бути використані педаль для ноги наторі 20 (фіг 1 і 2) забезпечує придатний другий чи інший пристрій, що приводиться в дію оператозасіб затиску для затискання замковим елементом ром, чи автоматичний пристрій Альтернативно, 28, немає необхідності використовувати обтиснензамковий елемент може бути приведений в дію в ня в якості другого засобу затиску, який буде зачепольових умовах для установки придатного детоплений першим засобом затиску замкового еленатора в з'єднуючий блок на МІСЦІ мента 28 Але, звичайне ущільнююче обтиснення 26 забезпечує придатний другий засіб затиску і Зрозуміло, що замковий елемент 28 може манемає потреби в спеціальній конструкції детонатоти будь-яку іншу придатну конфігурацію, яка дора 20 зволяє після введення в канал 18 детонатора 20 зачіплювати і переміщати його у необхідне полоВ альтернативній конструкції згідно винаходу ження для замикання детонатора в кінцевому поголовка 16 з'єднуючого блока 10 може бути спроеложенні Наприклад, замість роздвоєної конструкктована такою, що має замковий елемент 28, який ції, що наведена на фіг4А і 4F, замковий елемент буде затискати друге обтиснення чи інший елеможе мати клиноподібну форму або іншу придатну мент, утворений на детонаторі 20, чи зачеплює конфігурацію Але, наведена роздвоєна конструккінцевий торець 24а пружної втулки 24 замість ція є переважною, так як вона забезпечує надійне обтиснення 26 Наприклад, замковий елемент 28 замкове затиснення між замковим елементом 28 і може мати паз чи отвір для затиску лінії 22 для обтисненим детонатором 20 Слід зауважити, що передачі сигналу, і бути спроектованим так, щоб верхня частина 32а отвору 32 між виступами, на впиратися в кінцевий торець 24а втулки 24 для 59346 20 19 яких утворені поверхні 34а і 34Ь, має відкриту часзнаходиться в проході 36, і разом з детонатором тину, яка охоплює кут менше 180°, внаслідок чого 20 надійно замкнені в необхідному положенні в виступи, утворені на перехрещенні верхньої часз'єднуючому блоці 10 тини 32а і нижньої частини 32Ь, відгинаються до Незважаючи на те, що винахід описаний щодо заду, коли замковий елемент 28 спонукають пройпереважного втілення, зрозуміло, що фахівці в цій ти через обтиснення детонатора 20, і защіплюютьгалузі можуть проектувати ІНШІ з'єднуючі блоки, не ся назад в своє початкове положення, коли вони виходячи за межі ідеї винаходу Мається на увазі, пройшли через діаметр, тобто через центр обтисщо такі ІНШІ конструкції будуть по суті еквівалентнення 26 В такий спосіб замковий елемент 28 ними і знаходитися в границях, визначених форпротискують через центр і замикають з обтисненмулою винаходу ням 26 детонатора 20 так, що замковий елемент 23 Комп'ютерна верстка Е Ярославцева 59346 24 Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
