Біогазовий реактор
Номер патенту: 31173
Опубліковано: 25.03.2008
Автори: Ратушняк Георгій Сергійович, Джеджула В'ячеслав Васильович, Анохіна Катерина Володимирівна
Формула / Реферат
Біогазовий реактор, який містить резервуар, що закритий каркасом теплиці, підігрівач біомаси, біомасу, трубу споживача, який відрізняється тим, що в нього введено лопатевий перемішувач, розміщений на валу, на якому встановлено підігрівач біомаси, над лопатевим перемішувачем встановлена захисна газорозподільна решітка та штуцер відведення біогазу до труби споживача, під лопатевим перемішувачем розташовано дно, шарнірно прикріплене до корпусу резервуара з можливістю опускання вниз для видалення біодобрив, в верхній частині реактора розміщений бункер завантаження біомаси з шиберною засувкою.
Текст

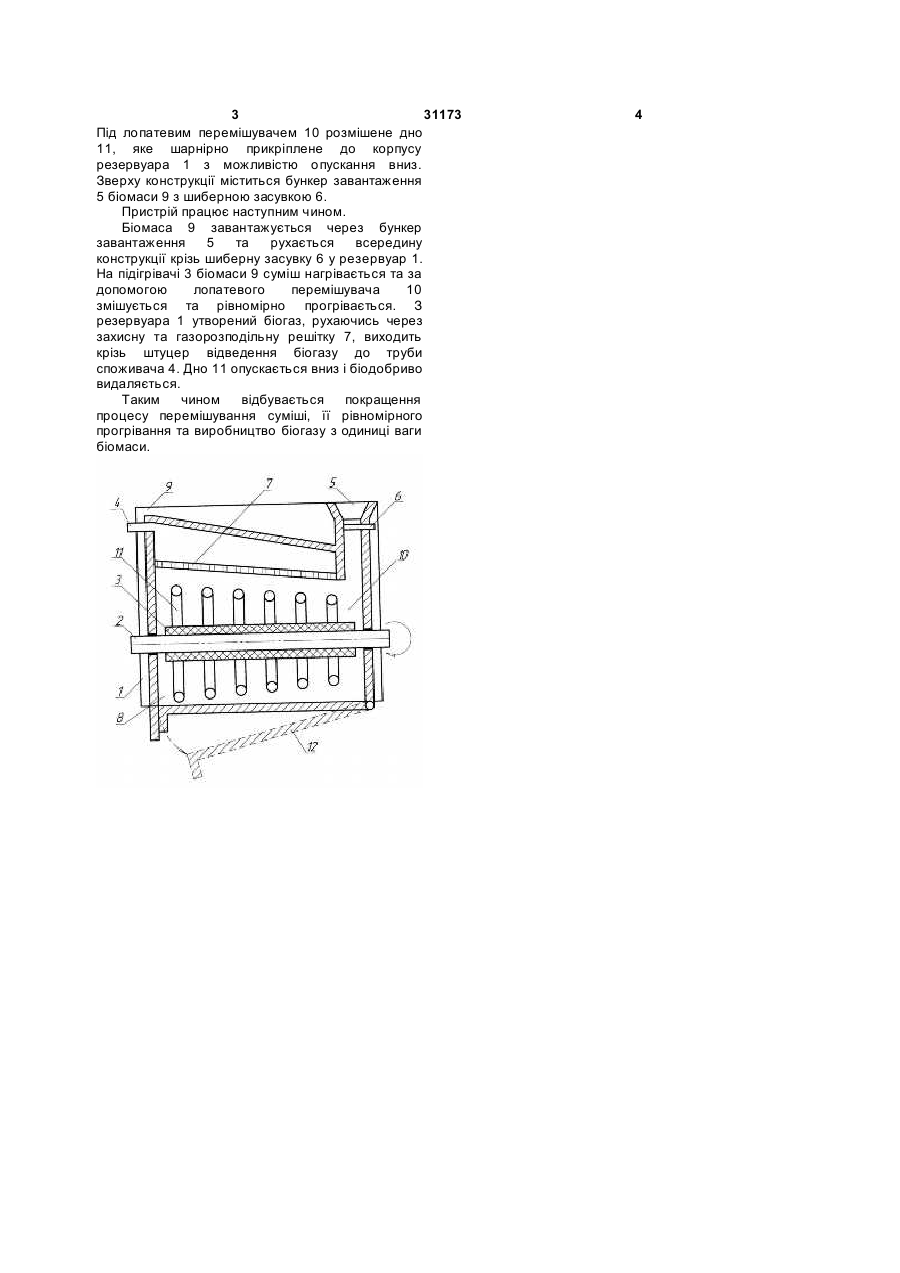

Біогазовий реактор, який містить резервуар, що закритий каркасом теплиці, підігрівач біомаси, 3 31173 Під лопатевим перемішувачем 10 розмішене дно 11, яке шарнірно прикріплене до корпусу резервуара 1 з можливістю опускання вниз. Зверху конструкції міститься бункер завантаження 5 біомаси 9 з шиберною засувкою 6. Пристрій працює наступним чином. Біомаса 9 завантажується через бункер завантаження 5 та рухається всередину конструкції крізь шиберну засувку 6 у резервуар 1. На підігрівачі 3 біомаси 9 суміш нагрівається та за допомогою лопатевого перемішувача 10 змішується та рівномірно прогрівається. З резервуара 1 утворений біогаз, рухаючись через захисну та газорозподільну решітку 7, виходить крізь штуцер відведення біогазу до труби споживача 4. Дно 11 опускається вниз і біодобриво видаляється. Таким чином відбувається покращення процесу перемішування суміші, її рівномірного прогрівання та виробництво біогазу з одиниці ваги біомаси. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюBiogas reactor
Автори англійськоюRatushniak Heorhii Serhiiovych, Anokhina Kateryna Volodymyrivna, Dzhedzhula Viacheslav Vasyliovych
Назва патенту російськоюБиогазовый реактор
Автори російськоюРатушняк Георгий Сергеевич, Анохина Екатерина Владимировна, Джеджула Вячеслав Васильевич
МПК / Мітки
МПК: C02F 11/04
Мітки: реактор, біогазовий
