Біогазовий реактор

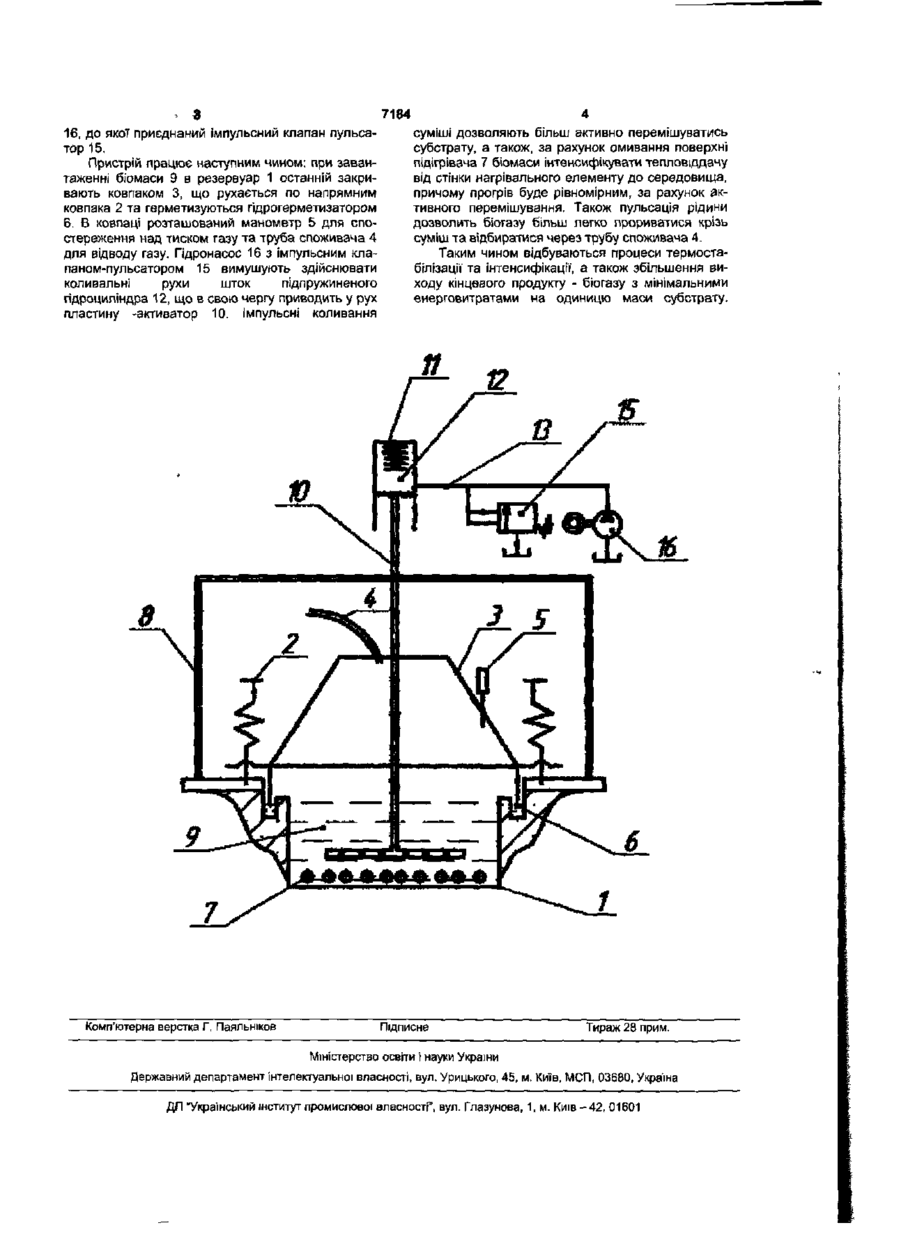

Біогазовий реактор, що містить резервуар, що закритий каркасом теплиці та ковпаком, з можли вістю руху по напрямних ковпака, трубу споживача і манометр, гідрогерметизатор, підігрівам біомаси, біомасу, який відрізняється тим, що в нього введено пластину-активатор, яка розташована всередині реактора і кінематично зв'язана із штоком підпружиненого гідроциліндра, робоча камера якого гідравлічно сполучена з напірною магістраллю гідронасоса, до якої приєднаний імпульсний клапан-пульсатор. Корисна модель відноситься до галузі альтернативних джерел енергозабезпечення і може бути використаний для вдосконалення процесу анаеробного бродіння за рахунок інтенсифікації тепловіддачі від нагрівального елементу до середовища та покращення перемішування суміші. У відомого біогазового реактора [О. Щербина Енергія для всіх -Ужгород: видавництво В Падяка, 2003. -190 а ] , що складається з резервуару, мішалки, ковпака, біомаси та підігрівника недоліком є те, що за рахунок недостатнього та нерівномірномірного прогріву суміші коливання температур в об'ємі стають значними, що порушує технологічні вимоги. Крім того, до основних недоліків можна віднести зменшення виходу біогазу порівняно з теоретичним. Також за рахунок вертикального градієнту температур у нижній зоні утворюється холодний малорухомий шар, а верхня зона перегрівається. Це призводить до зменшення виходу біогазу в порівнянні з теоретичним та перевитратою енергії на переробку одиниці ваги біомаси. За прототип обрано біореактор, що містить/ резервуар, що закритий каркасом теплиці, ковпак, який рухається по напрямним ковпака, і закриває зверху резервуар, трубу споживача, що розташована в ковпаці разом з манометром, гідрогермитизатори, підігрівач біомаси - які розташовані в резервуарі, біомасу, [Г,С Ратушняк, Г С Попова. „Енергозбереження та експлуатація систем теплопостачання" ВНТУ -Вінниця: видавництво Універсум-Вінниця, 2004 р. -с 75, рис 4 6] До недоліків прототипу можна віднести нерівномірність прогріву суміші, що призводить до погіршення процесу бродіння; недостатнє перемішування суміші та перевитрати енергії на виробництво біогазу з одиниці ваги біомаси. В основу корисної моделі покладено задачу створення термостабілізації процесу бродіння та інтенсифікації" виходу біогазу за рахунок вібрації середовища, що покращує процес перемішування та збільшення тепловіддачі шляхом віброковекції. Поставлена задача досягається тим, що в біогазовий реактор, який містить резервуар, що закритий каркасом теплиці, ковпак, який рухається по напрямним ковпака, трубу споживача, манометр, гідрогермитизатор, підігрівач біомаси, біомасу, введено пластину-активатор, що кінематичне зв'язана з штоком підпружиненого гідроциліндра, робоча камера якого гідравлічно сполучена із напірною магістраллю гідронасоса, до якої приєднаний імпульсний клапан пульсатор. На креслені представлено загальна схема запропонованої конструкції біогазового реактора. Пристрій містить резервуар 1, який зверху закривається теплицею на каркасі 8, ковпак 3, який рухається по напрямним ковпака 2, і в якому розміщені труба споживача 4 та манометр 5 та гідрогермитизатор 6. В середині реактора розміщений підігрівач біомаси 7, та біомаса 9, яку приводить у рух пластина-активатор 10, що кінематичне зв'язана з штоком 11 підпружиненого гідроциліндра 12, робоча камера якого гідравлічне сполучена із напірною магістраллю 13 гідронасоса 00 1^ - З 7184 суміші дозволяють більш активно перемішуватись 16, до якої приєднаний імпульсний клапан пульсасубстрату, а також, за рахунок омивання поверхні тор 15. підігрівача 7 біомаси Інтенсифікувати тепловіддачу Пристрій працює наступним чином: при заванвід стінки нагрівального елементу до середовища, таженні біомаси 9 в резервуар 1 останній закрипричому прогрів буде рівномірним, за рахунок аквають ковпаком 3, що рухається по напрямним тивного перемішування. Також пульсація рідини ковпака 2 та герметизуються гідрогерметизатором дозволить біогазу більш легко прориватися крізь 6. В ковпаці розташований манометр 5 для спосуміш та відбиратися через трубу споживача 4. стереження над тиском газу та труба споживача 4 для відводу газу. Гідронасос 16 з імпульсним клаТаким чином відбуваються процеси термостапаном-пульсатором 15 вимушують здійснювати білізації та інтенсифікації, а також збільшення виколивальні рухи шток підпружиненого ходу кінцевого продукту - біогазу з мінімальними гідроциліндра 12, що в свою чергу приводить у рух енерговитратами на одиницю маси субстрату. пластину -активатор 10. Імпульсні коливання Комп'ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
