Спосіб визначення наявності і кількості витоків в напірній мережі
Номер патенту: 31235
Опубліковано: 15.12.2000
Автори: Петросов Валерій Альбертович, Байбула Віктор Федорович, Чорний Анатолій Петрович
Формула / Реферат
1. Спосіб визначення наявності і кількості витоків в напірній мережі, який полягає у визначенні різниці між подаваємою у мережу подачою і сумою витрат споживачами, і відрізняється тим що наявність і кількість витоків визначають графічно по зміщенню точки пересікання характеристики мережі з характеристикою насоса відносно первісного положення цієї точки, коли витоки в мережі відсутні.
2. Спосіб по п.1, який відрізняється тим, що характеристику насоса визначають з урахуванням його спрацювання за період між визначеннями режимів роботи насоса по її зміщенню при нульовій подачі у режимі закритої засувки.
Текст

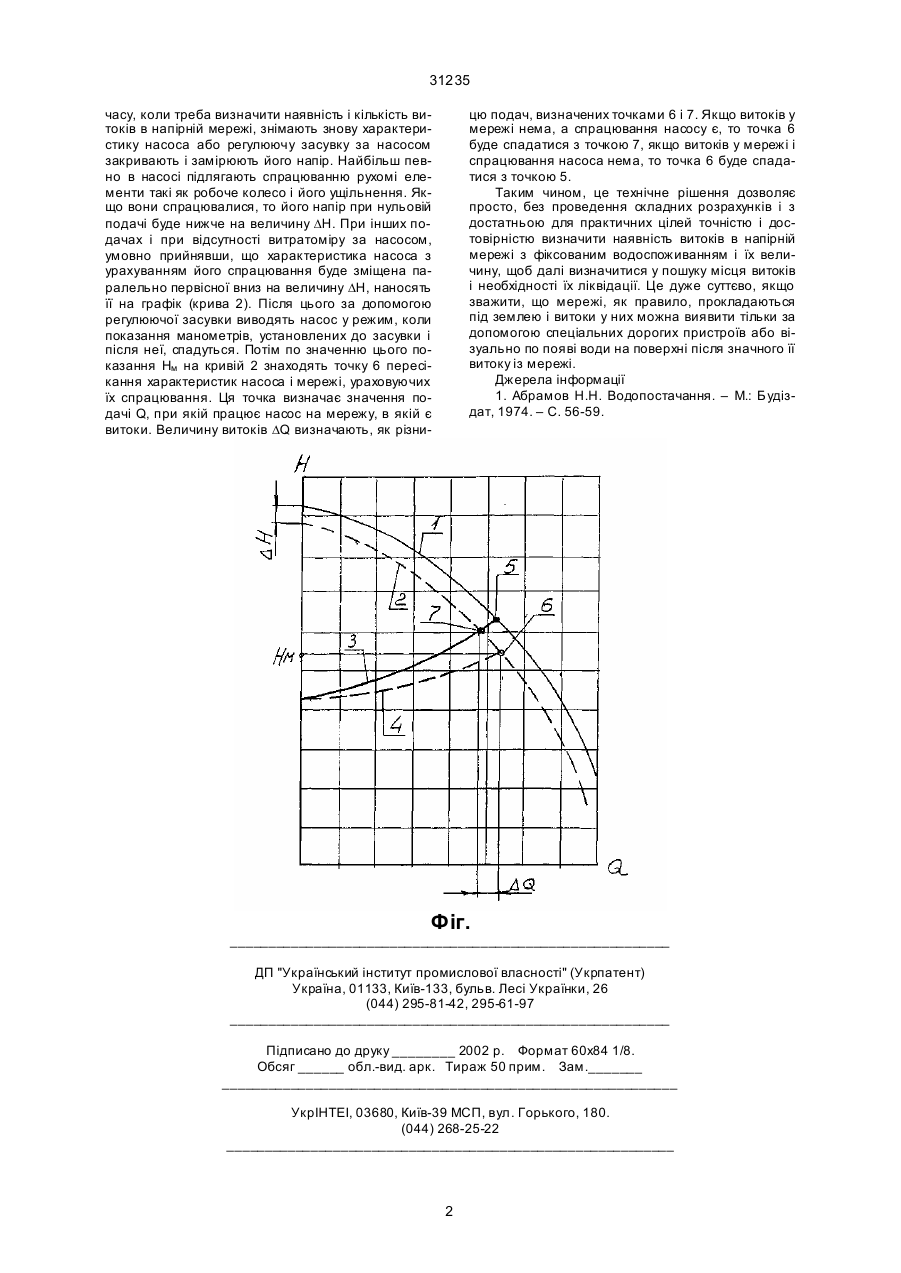

Спосіб визначення наявності і кількості витоків в напірній мережі, який полягає у визначенні різ 31235 часу, коли треба визначити наявність і кількість витоків в напірній мережі, знімають знову характеристику насоса або регулюючу засувку за насосом закривають і замірюють його напір. Найбільш певно в насосі підлягають спрацюванню рухомі елементи такі як робоче колесо і його ущільнення. Якщо вони спрацювалися, то його напір при нульовій подачі буде нижче на величину DН. При інших подачах і при відсутності витратоміру за насосом, умовно прийнявши, що характеристика насоса з урахуванням його спрацювання буде зміщена паралельно первісної вниз на величину DН, наносять її на графік (крива 2). Після цього за допомогою регулюючої засувки виводять насос у режим, коли показання манометрів, установлених до засувки і після неї, спадуться. Потім по значенню цього показання Нм на кривій 2 знаходять точку 6 пересікання характеристик насоса і мережі, ураховуючих їх спрацювання. Ця точка визначає значення подачі Q, при якій працює насос на мережу, в якій є витоки. Величину витоків DQ визначають, як різни цю подач, визначених точками 6 і 7. Якщо витоків у мережі нема, а спрацювання насосу є, то точка 6 буде спадатися з точкою 7, якщо витоків у мережі і спрацювання насоса нема, то точка 6 буде спадатися з точкою 5. Таким чином, це технічне рішення дозволяє просто, без проведення складних розрахунків і з достатньою для практичних цілей точністю і достовірністю визначити наявність витоків в напірній мережі з фіксованим водоспоживанням і їх величину, щоб далі визначитися у пошуку місця витоків і необхідності їх ліквідації. Це дуже суттєво, якщо зважити, що мережі, як правило, прокладаються під землею і витоки у них можна виявити тільки за допомогою спеціальних дорогих пристроїв або візуально по появі води на поверхні після значного її витоку із мережі. Джерела інформації 1. Абрамов Н.Н. Водопостачання. – М.: Будіздат, 1974. – С. 56-59. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of presence and number of leakages in pressure mains
Автори англійськоюChornyi Anatolii Petrovych, Petrosov Valerii Albertovych, Baibula Viktor Fedorovych
Назва патенту російськоюСпособ определения наличия и количества вытоков в напорной сети
Автори російськоюЧерный Анатолий Петрович, Чорный Анатолий Петрович, Петросов Валерий Альбертович, Байбула Виктор Федорович
МПК / Мітки
МПК: F17D 5/02
Мітки: спосіб, наявності, мережі, кількості, напірний, витоків, визначення
