Безперервнодіючий підземний генератор біогазу
Номер патенту: 31318
Опубліковано: 10.04.2008
Автори: Криковцова Надія Миколаївна, Стоянов Микола Михайлович
Формула / Реферат
Безперервнодіючий підземний генератор біогазу, що складається з метантенка (біореактора), заповненого вхідним гноєм (біомасою), ємності з вхідним гноєм та ємності для збродженого гною, біогазової труби від метантенка, який відрізняється тим, що метантенк (біореактор) розміщують в землі на глибині 1200 м, переміщення біомаси в пристрої забезпечують силами земного тяжіння та газліфта, для відокремлення з біопульпи розчиненого біогазу та біомулу встановлено вивітрювач біогазу та муловіддільник, труби відводу біогазу, біомулу та залишкової води.
Текст

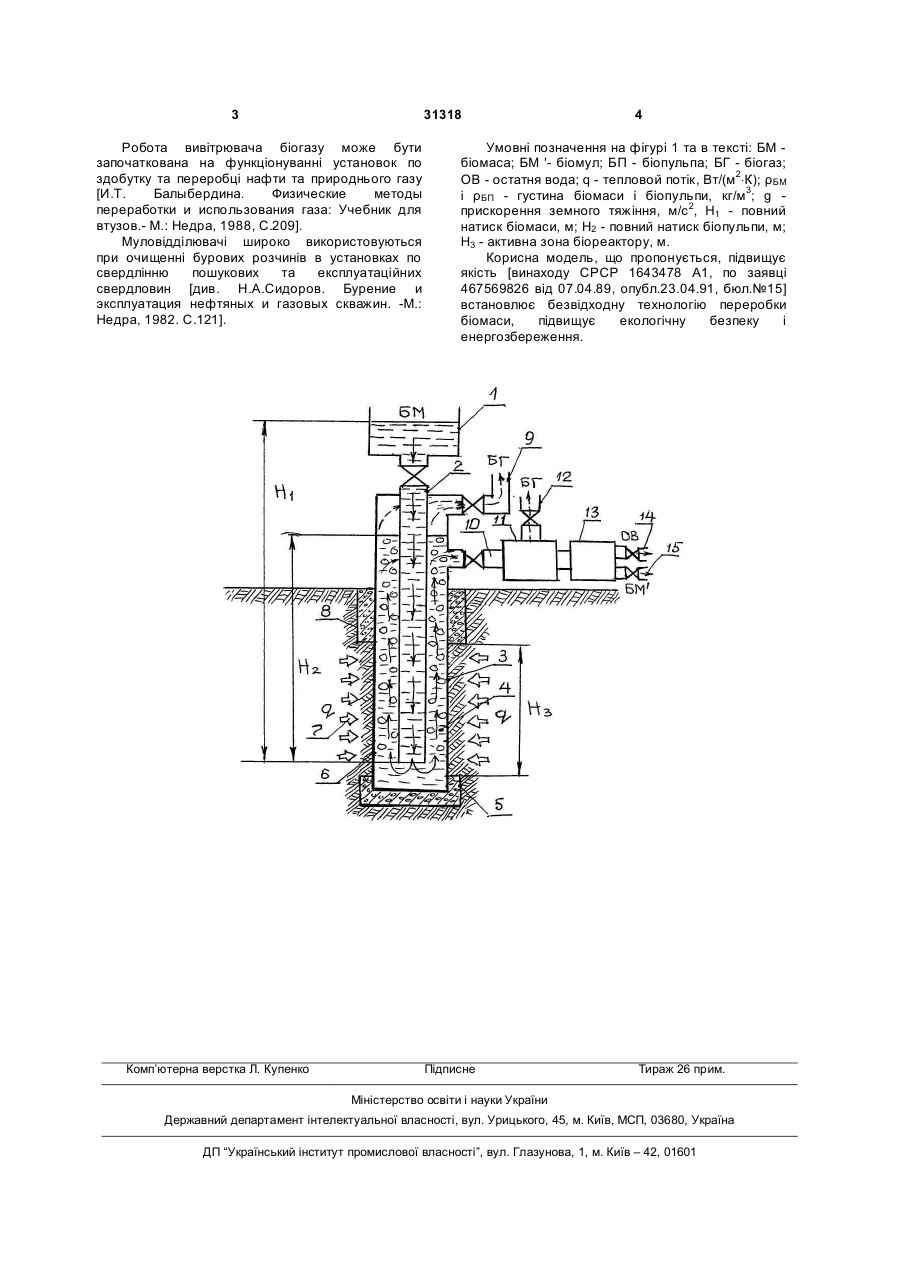

Безперервнодіючий підземний генератор біогазу, що складається з метантенка (біореактора), заповненого вхідним гноєм 3 31318 Робота вивітрювача біогазу може бути започаткована на функціонуванні установок по здобутку та переробці нафти та природнього газу [И.Т. Балыбердина. Физические методы переработки и использования газа: Учебник для втузов.- М.: Недра, 1988, С.209]. Муловідділювачі широко використовуються при очищенні бурових розчинів в установках по свердлінню пошукових та експлуатаційних свердловин [див. Н.А.Сидоров. Бурение и эксплуатация нефтяных и газовых скважин. -М.: Недра, 1982. С.121]. Комп’ютерна верстка Л. Купенко 4 Умовні позначення на фігурі 1 та в тексті: БМ біомаса; БМ '- біомул; БП - біопульпа; БГ - біогаз; OB - остатня вода; q - тепловой потік, Вт/(м2×К); ρБМ і ρБП - густина біомаси і біопульпи, кг/м3; g прискорення земного тяжіння, м/с2, Н1 - повний натиск біомаси, м; Н2 - повний натиск біопульпи, м; Н3 - активна зона біореактору, м. Корисна модель, що пропонується, підвищує якість [винаходу СРСР 1643478 А1, по заявці 467569826 від 07.04.89, опубл.23.04.91, бюл.№15] встановлює безвідходну технологію переробки біомаси, підвищує екологічну безпеку і енергозбереження. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюContinuously working subsurface biogas generator
Автори англійськоюStoianov Mykola Mykhailovych, Krykovtsova Nadiia Mykolaivna
Назва патенту російськоюБеспрерывнодействующий подземный генератор биогаза
Автори російськоюСтоянов Николай Михайлович, Криковцова Надежда Николаевна
МПК / Мітки
МПК: C02F 11/04
Мітки: біогазу, підземний, генератор, безперервнодіючий
