Біогазовий генератор

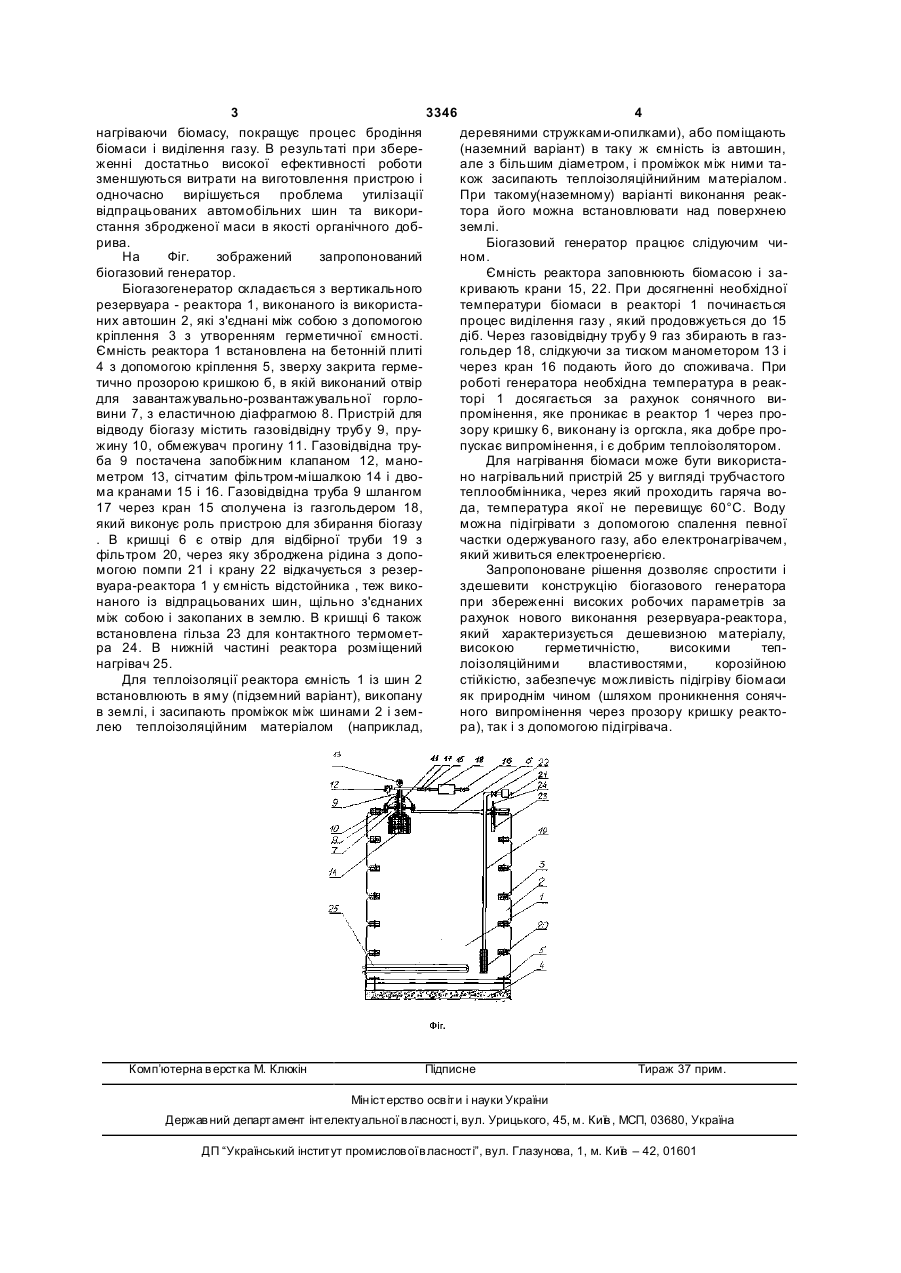

Біогазовий генератор, що містить теплоізольований закритий резервуар-реактор, обладнаний пристроями відводу і збирання біогазу та збродженої біомаси, який відрізняється тим, що резервуар-реактор виконаний із відпрацьованих автошин, вертикально встановлених одна на одну і з'єднаних між собою з утворенням герметичної ємності, закритої зверху прозорою кришкою. (19) (21) 2004010544 (22) 26.01.2004 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Горлей Петро Миколайович, Ластівка Василь Іванович, Микитюк Василь Іванович (73) Горлей Петро Миколайович, Ластівка Василь Іванович, Микитюк Василь Іванович 3 3346 4 нагріваючи біомасу, покращує процес бродіння деревяними стружками-опилками), або поміщають біомаси і виділення газу. В результаті при збере(наземний варіант) в таку ж ємність із автошин, женні достатньо високої ефективності роботи але з більшим діаметром, і проміжок між ними тазменшуються витрати на виготовлення пристрою і кож засипають теплоізоляційнийним матеріалом. одночасно вирішується проблема утилізації При такому(наземному) варіанті виконання реаквідпрацьованих автомобільних шин та викоритора його можна встановлювати над поверхнею стання збродженої маси в якості органічного добземлі. рива. Біогазовий генератор працює слідуючим чиНа Фіг. зображений запропонований ном. біогазовий генератор. Ємність реактора заповнюють біомасою і заБіогазогенератор складається з вертикального кривають крани 15, 22. При досягненні необхідної резервуара - реактора 1, виконаного із використатемператури біомаси в реакторі 1 починається них автошин 2, які з'єднані між собою з допомогою процес виділення газу , який продовжується до 15 кріплення 3 з утворенням герметичної ємності. діб. Через газовідвідну трубу 9 газ збирають в газЄмність реактора 1 встановлена на бетонній плиті гольдер 18, слідкуючи за тиском манометором 13 і 4 з допомогою кріплення 5, зверху закрита гермечерез кран 16 подають його до споживача. При тично прозорою кришкою б, в якій виконаний отвір роботі генератора необхідна температура в реакдля завантажувально-розвантажувальної горлоторі 1 досягається за рахунок сонячного вивини 7, з еластичною діафрагмою 8. Пристрій для промінення, яке проникає в реактор 1 через провідводу біогазу містить газовідвідну трубу 9, прузору кришку 6, виконану із оргскла, яка добре прожину 10, обмежувач прогину 11. Газовідвідна трупускає випромінення, і є добрим теплоізолятором. ба 9 постачена запобіжним клапаном 12, маноДля нагрівання біомаси може бути використаметром 13, сітчатим фільтром-мішалкою 14 і двоно нагрівальний пристрій 25 у вигляді трубчастого ма кранами 15 і 16. Газовідвідна труба 9 шлангом теплообмінника, через який проходить гаряча во17 через кран 15 сполучена із газгольдером 18, да, температура якої не перевищує 60°С. Воду який виконує роль пристрою для збирання біогазу можна підігрівати з допомогою спалення певної . В кришці 6 є отвір для відбірної труби 19 з частки одержуваного газу, або електронагрівачем, фільтром 20, через яку зброджена рідина з допоякий живиться електроенергією. могою помпи 21 і крану 22 відкачується з резерЗапропоноване рішення дозволяє спростити і вуара-реактора 1 у ємність відстойника , теж викоздешевити конструкцію біогазового генератора наного із відпрацьованих шин, щільно з'єднаних при збереженні високих робочих параметрів за між собою і закопаних в землю. В кришці 6 також рахунок нового виконання резервуара-реактора, встановлена гільза 23 для контактного термометякий характеризується дешевизною матеріалу, ра 24. В нижній частині реактора розміщений високою герметичністю, високими тепнагрівач 25. лоізоляційними властивостями, корозійною Для теплоізоляції реактора ємність 1 із шин 2 стійкістю, забезпечує можливість підігріву біомаси встановлюють в яму (підземний варіант), викопану як природнім чином (шляхом проникнення сонячв землі, і засипають проміжок між шинами 2 і земного випромінення через прозору кришку реактолею теплоізоляційним матеріалом (наприклад, ра), так і з допомогою підігрівача. Комп’ютерна в ерстка М. Клюкін Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
