Контактно-поверхневий водонагрівач

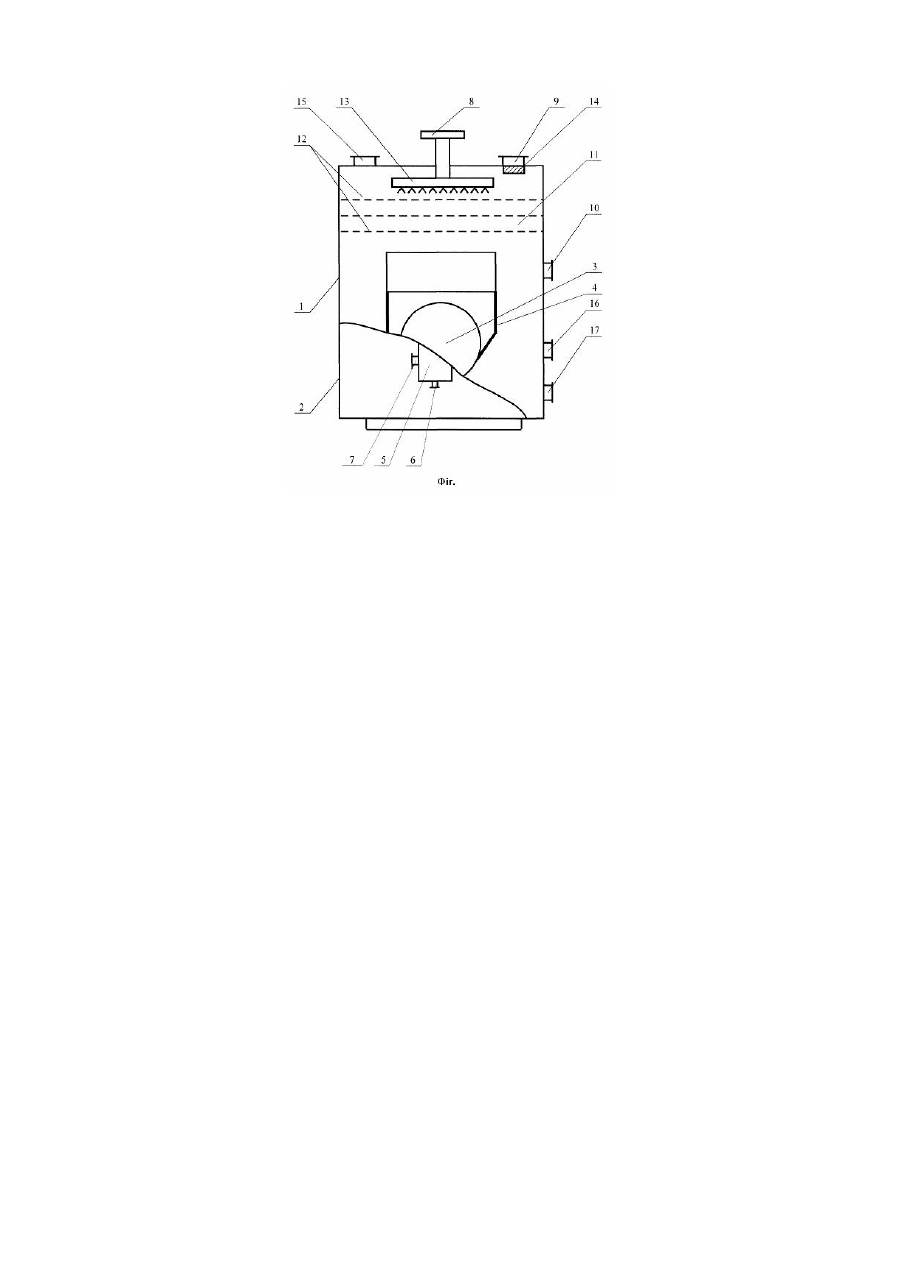

Корисна модель відноситься до пристроїв для нагрівання рідини і може бути використана в теплоенергетиці, зокрема в системах теплопостачання. Відомий контактний водонагрівач (Деклараційний патент України UA №52366 А кл. 6 F24Н1/10 опубл. Бюл. №12, 2002р.), якій складається з корпусу з водозбірником, у якому встановлена горизонтально камера згоряння, яка оснащена пальниковим пристроєм, з'єднаним з системами газо- та повітропостачання через газовий патрубок і патрубок повітря, патрубка виходу продуктів згоряння, патрубка відводу води, переливного патрубка, контактної камери, у якій розміщені барботажні решітки, сепаратор краплевиносу та патрубок підводу води, зверху корпус має патрубок відводу продуктів згоряння, патрубок зливу води розміщений у нижній частині водозбірника. Вода на нагрівання подається до контактної камери, розтікається послідовно по барботажних решітках, де взаємодіє з високотемпературними продуктами згоряння і омиває розігріту поверхню камери згоряння, при цьому нагрівається до кінцевої температури і виводиться до системи теплопостачання. У відомому водонагрівачі активно проходять процеси теплообміну, але є труднощі у підтриманні постійного рівня води над камерою згоряння, так як діапазон коливання рівня дуже малий, збільшення діапазону регулювання призводить до збільшення висоти водонагрівача, зменшення-може викликати „оголення" камери згоряння і її прогар. Відомий також контактний водонагрівач (Деклараційний патент України UA №52364 А кл. 7 F24Н1/10 опубл. Бюл.№12, 2002р.), якій містить корпус з водозбірником, у якому встановлена камера згоряння, яка оснащена пальниковим пристроєм, патрубок виходу продуктів згоряння, патрубок підводу та відводу води, контактну камеру, у якій розташовані барботажні решітки та сепаратор краплевиносу. Вода на нагрівання подається до контактної камери, розтікається по водорозподільній решітці, де взаємодіє з високотемпературними продуктами згоряння, нагрівається та стікає у водяний простір корпусу 1. Охолоджені продукти згоряння викидаються назовні. У нижній частині контактної камери вода контактує з високотемпературними продуктами згоряння і омиває розігріту поверхню камери згоряння і трубних рядів при цьому нагрівається до кінцевої температури і відводиться до системи теплопостачання. Відомий водонагрівач має високу інтенсивність теплообміну між продуктами згоряння та нагріваємою водою, а також інтенсивну циркуляцію нагріваємої води, але має таку ж проблему з утриманням необхідного рівня води над камерою згоряння. Таким чином в основу корисної моделі поставлена задача розробки водонагрівача, який за рахунок нового виконання конструкції дозволив уникнути ці недоліки. Поставлена задача вирішена тим, що у контактно-поверхневому водонагрівачі, який містить корпус, горизонтально встановлену камеру згоряння, водозбірник, пальниковий пристрій, з'єднаний з системами газо- та повітропостачання, вибуховий клапан, розміщену над камерою згоряння контактну камеру з сепаратором краплевиносу, водорозподілювача з патрубком підводу води в водонагрівач та теплообмінну насадку, виконану у вигляді декількох барботажних решіток, камера згоряння має назовні з обох бокових сторін та у торці додаткові стінки, які вище камери згоряння мінімум на 10мм. Виконання водонагрівача з камерою згоряння, яка має назовні з обох бокових сторін та у торці додаткові стінки, які вище камери згоряння мінімум на 10мм, дозволяє мати постійний фіксований рівень води над камерою згоряння, незалежно від коливання рівня води у водозбірнику при чому діапазон регулювання рівня води збільшується приблизно у 5-7 разів, і як слідство може бути суттєво зменшена висота водонагрівача та полегшена експлуатація водонагрівача. На фігурі представлений контактно-поверхневий водонагрівач. Контактно-поверхневий водонагрівач складається з корпусу 1 з водозбірником 2, у якому встановлено горизонтально камеру згоряння 3, яка має назовні з обох бокових сторін та у торці додаткові стінки 4 та пальниковий пристрій 5, з'єднаний з системами газо та повітропостачання через газовий патрубок 6 і патрубок повітря 7, патрубка підводу води 8 патрубка виходу продуктів згоряння 9, переливного патрубка 10, контактної камери 11, у якій розміщені барботажні решітки 12, водорозподілювач 13, сепаратора краплевиносу 14, зверху корпус має вибуховий клапан 15, а знизу патрубок відводу води 16 і зливу води 17. Контактно-поверхневий водонагрівач працює наступним чином Вода на нагрівання подається до контактної камери 11 корпусу 1 через патрубок підводу води 8 та водорозподілювач 13 і рівномірно розтікається по барботажних решітках 12, де взаємодіє з продуктами згоряння, нагрівається та стікає спочатку у ємкість, утворену поверхнею камери згоряння 3 та додатковими стінками 4, а потім у водозбірник 2 і далі через патрубок відводу води 15 циркуляційним насосом подається у систему теплопостачання. Високотемпературні продукти згоряння з камери згоряння поступають під барботажну решітку 12, проходять через неї, контактуючи з нагріваємою водою, потім продукти згоряння проходять інші барботажні решітки, контактують з нагріваємою водою, віддають своє тепло і через патрубок виходу продуктів згоряння 9 викидаються назовні. Камера згоряння для безпечного використання оснащена вибуховим клапаном 15. Газ та повітря на згоряння надходять до пальникового пристрою 5 через газовий патрубок 6 та патрубок повітря 7. Таким чином представлена конструкція контактно-поверхневого водонагрівача з камерою згоряння, яка має назовні з обох бокових сторін та у торці додаткові стінки, які вище камери згоряння мінімум на 10мм, дозволяє суттєво зменшити висоту водонагрівача та полегшити його експлуатацію. Крім того, присутність додаткової ємкості, утвореної над камерою згоряння дозволяє швидше підняти температуру води у водонагрівачі і скоротити час виходу його на експлуатаційний режим.
