Пробка з музичним супроводом
Формула / Реферат
Пробка з музичним супроводом, що містить циліндричний корпус з нарізкою та ущільнювальною прокладкою, яка відрізняється тим, що в верхній частині корпусу встановлені послідовно розташовані акустичний динамік, звукова мікросхема, елемент живлення та вимикач, встановлений з можливістю взаємодії з краєм шийки пляшки, при цьому ущільнювальна прокладка розташована під вимикачем, а в верхній торцевій стінці корпусу передбачені отвори.
Текст

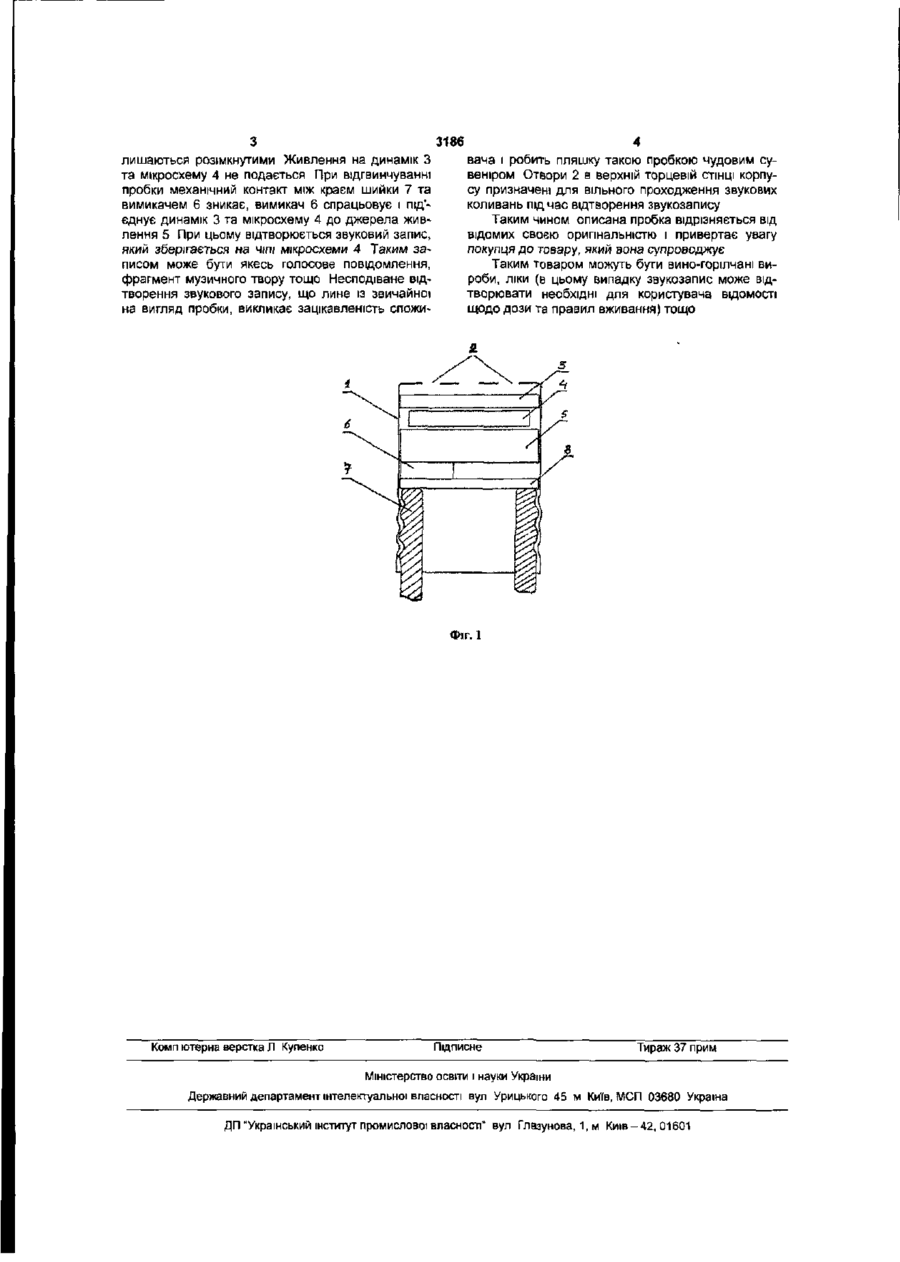

Пробка з музичним супроводом, що містить циліндричний корпус з нарізкою та ущільнюваль ною прокладкою, яка відрізняється тим, що в верхній частині корпусу встановлені послідовно розташовані акустичний динамік, звукова мікросхема, елемент живлення та вимикач, встановлений з можливістю взаємодії з краєм шийки пляшки при цьому ущільнювальна прокладка розташована під вимикачем, а в верхній торцевій СТІНЦІ корпусу передбачені отвори Корисна модель - пробка з музичним супроводом, призначена для пляшок, переважно з лікеро горілчаними напоями Пробки у вигляди гвинтових кришечок з найчастіше алюмінієвого сплаву або пластмаси широко Технічний результат при цьому полягає в ефекті несподіваності, що виникає при відкриванні пляшки і відтворенні звукозапису за допомогою звукової мікросхеми Суть корисної моделі пояснюється описом та кресленнями, на яких на фіг 1 схематично зображена пробка в вертикальному перерізі, розміщена на шийці пляшки Пробка містить циліндричний корпус 1 з різьбою, виготовлений з пластмаси або металу В верхній торцевій СТІНЦІ корпусу виконані отвори 2 В корпусі, зверху вниз, послідовно розташовані такі схематично показані елементи - акустичний динамік - З - звукова мікросхема з чіпом із звуковим записом-4 -джерело живлення (батарейка) 5, електрично з'єднане з мікросхемою 4 та динаміком З - вимикач 6 контактного типу, змонтований з можливість механічної взаємодії з краєм шийки пляшки 7 та електрично зв'язаний з динаміком З, мікросхемою 4 та джерелом живлення 5 - еластична ущільнювальна прокладка 8 Як динамік та звуков мікросхема можуть бути ВІДОМІ Для створення оригінального зовнішнього вигляду, що приваблює покупців, виробники надають пробкам або особливої форми, або забарвлення тощо За найближчий аналог нами обрано пробку до пляшки з горілкою "Старий Друже", яку виробляє ТОВ "Інвест" за ГОСТ12712-80 Зазначена пробка має циліндричний корпус з різьбою, виготовлений з алюмінієвого сплаву, та розташовану всередині корпусу еластичну ущільнювальну прокладку Ця пробка виконує свою функцію щодо закривання пляшки, має досить привабливий вигляд, але особливої уваги споживача не привертає В основу корисної моделі покладено задачу розробити таку конструкцію пробки, яка б мала підвищену привабливість для покупця та завдяки якій пляшка з такою пробкою фактично була б сувенірним виробом Поставлена задача вирішується шляхом створення пробки з музичним супроводом, що містить циліндричний корпус з різьбою та ущільнюючою прокладкою, в якій в верхній частині корпусу встановлені послідовно розташовані акустичний динамік, звукова мікросхема, елемент живлення та вимикач, встановлений з можливістю взаємодії з краєм шийки пляшки, при цьому ущільнювальна прокладка розташована під вимикачем, а в верхній торцевій СТІНЦІ корпусу передбачені отвори використані будь-які ВІДОМІ елементи ВІДПОВІДНИХ розмірів Вимикач може мати різну конструкцію, але переважно таку, яка забезпечуватиме електричне з'єднання динаміка 3 та мікросхеми 4 з елементом живлення 5 при відкриванні пляшки, тобто при виведенні елементів вимикача з контакту з шийкою 7, яка при закритій пробці натискає на вимикач 6 через ущільнювальну прокладку 8 Функціонує пробка наступним чином При закритій пляшці край шийки 7, як вже було зазначено, натискає на вимикач 6 і контакти вимикача за со 00 СО 3186 лишаються розімкнутими Живлення на динамік З та мікросхему 4 не подається При відгвинчуванні пробки механічний контакт між краєм шийки 7 та вимикачем 6 зникає, вимикач 6 спрацьовує і пщ'єднує динамік 3 та мікросхему 4 до джерела живлення 5 При цьому відтворюється звуковий запис, який зберігається на чіпі мікросхеми 4 Таким записом може бути якесь голосове повідомлення, фрагмент музичного твору тощо Несподіване відтворення звукового запису, що лине із звичайної на вигляд пробки, викликає зацікавленість спожи вача і робить пляшку такою пробкою чудовим сувеніром Отвори 2 в верхній торцевій СТІНЦІ корпусу призначені для вільного проходження звукових коливань підчас відтворення звукозапису Таким чином описана пробка відрізняється від відомих своєю оригінальністю і привертає увагу покупця до товару, який вона супроводжує Таким товаром можуть бути вино-горілчані вироби, ліки (в цьому випадку звукозапис може відтворювати необхідні для користувача ВІДОМОСТІ щодо дози та правил вживання) тощо Фіг. 1 Комп ютерна верстка Л Купенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ, МСП 03680 Україна ДП "Український інститут промислової власності" вул Глазунова, 1, м Київ-42, 01601
