Леміш

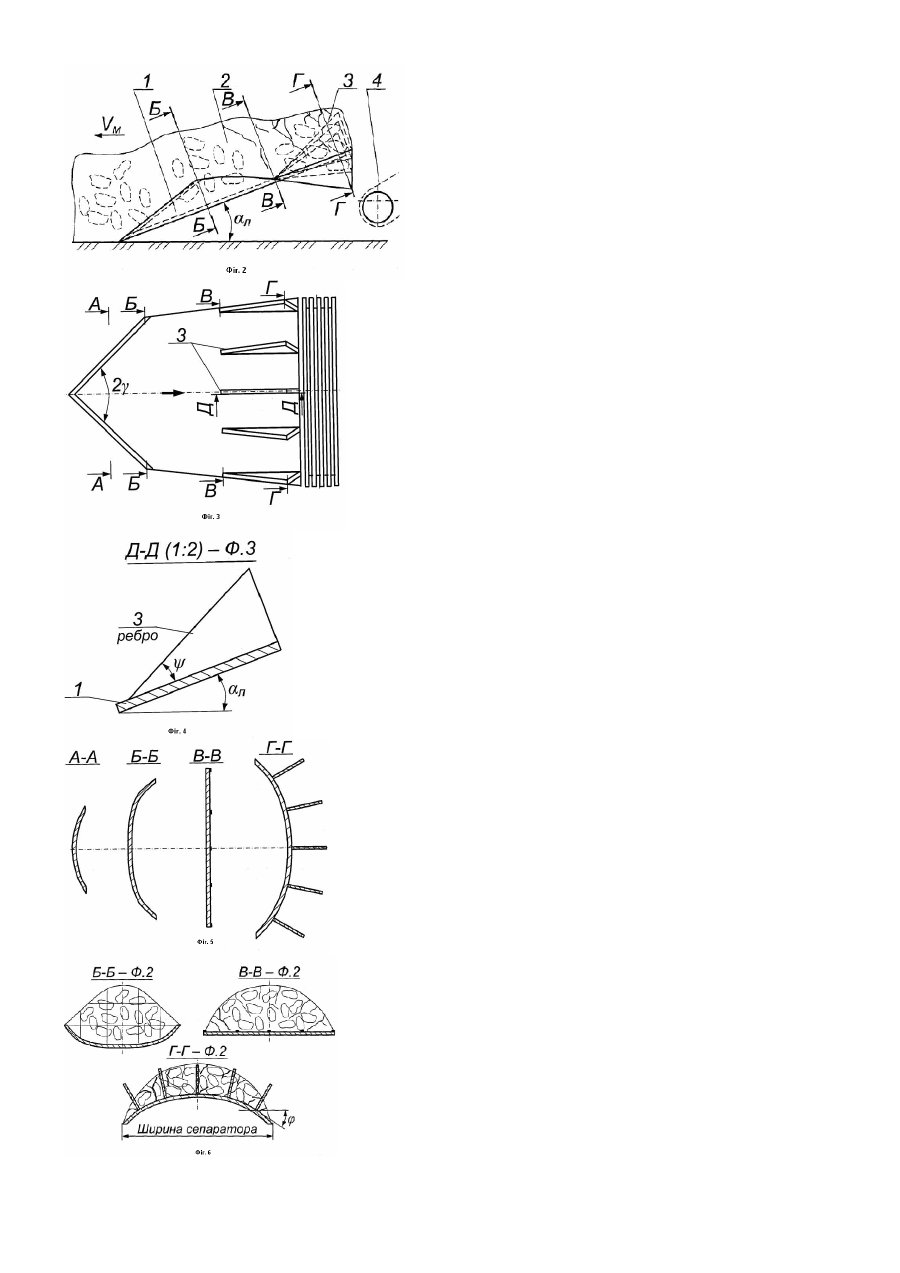

Корисна модель відноситься до галузі сільськогосподарського машинобудування, зокрема, до підкопувальних робочих органів і може бути застосований в коренебульбозбиральних машинах. Відомі підкопувальні робочі органи в залежності від характеру дії на бульбяний шар діляться на пасивні, активні і комбіновані, в залежності від форми на плоскі, секційні і підковоподібні. [Петров Г.Д. Картофелеуборочные машины. - М.: Машиностроение, 1984 - 320 с.] Подібні машини з підкопувальними робочими органами розповсюдженні у Бельгії, Голландії, Даній, Германій, Швеції, Швейцарії і Англії. Недоліком відомих бульбозбиральних машини є те, що при використанні плоского лемешу на робочий орган (наприклад елеватор) подається увесь пласт бульбоносної маси, що погіршує повне просіювання грудок ґрунту і приводить до неефективного використання збиральної машини і зниження її продуктивності. Недоліком підковоподібних лемешів односекційних є налипання землі у закруглених місцях при роботі на вологих липких ґрунтах. Мета корисної моделі - зменшення кількості забору ґрунту та забезпечення кришення пласта безпосередньо на лемеші. Поставлена мета досягається тим, що в конструкцію бульбозбиральної машини вводиться те, що до підкопувача кріпиться циліндроїдальний леміш замість плоского. Передня частина циліндроїдального лемеша складається із вгнутого корпусу на першому етапі технологічного процесу підкопування в сторону бульбоносного шару. Це дозволяє шляхом зміни форми лемеша зменшити подачу у машину ґрунту при гребеневій посадці на 25-30%, при гладкій на 50-60%. На другому етапі середня частина корпусу лемеша плоска і на третьому етапі кінцева частина випукла в сторону бульбоносного пласта із направляючими ребрами, що викликає руйнування пласта і рівномірного розподілення його на сепаруючій поверхні для полегшення сепарації. Ширина захвату В Фіг.1 передньої підкопуючої частини лемішу дорівнює ширині гнізда bгн розміщення клубнів із врахуванням поперечних відхилень рядка від осьової лінії 2d. Ширина кінцевої частини лемеша дорівнює ширині сепаруючої частини. Запропонований циліндроїдальний леміш зображено на Фіг.2 - вид збоку при збиранні картоплі; Фіг.3 - вид зверху; Фіг.4 - вид ребра в розрізі Д-Д з лемешем Фіг.3; Фіг.5 - вид лемеша в розрізі А-А, Б-Б, В-В, Г-Г Фіг.3; Фіг.6 схема деформації пласта: на початку в розрізі Б-Б, в середині В-В і на виході Г-Г – Фіг.2. Технологічна схема процесу підкопування складається з циліндроїдального лемеша 1, на якому рухається підкопаний бульбяний ворох 2, між п'ятьма ребрами 3, який після деякої зміни форми і деформації попадає на сепаратор 4, після чого відбувається наступний технологічний процес - сепарація. Працює циліндроїдальний леміш таким чином. При переміщенні машини вздовж рядків бульбяного поля за рахунок тракторної тяги робочий орган заглиблюється у землю на задану глибину, зрізає пласт ґрунту грядки разом з бульбами. За рахунок циліндроїдального лемеша 1 подається зменшений пласт вороху 2 по вгнутій передній частині, проходить по середній плоскій частині і при сході з нього по випуклій, попадає на сепаруючий робочий орган 4 частково дроблений і рівномірно розподілений для подальшої сепарації. Краща сепарація бульб від ґрунту буде відбуватися за рахунок: а) зменшення подачі пласта вороху при русі по циліндроїдальному лемешу; б) поперечної деформації пласта під час його руху по середній плоскій поверхні циліндроїдального лемеша; в) поперечної деформації пласта під час його руху по випуклій поверхні на виході циліндроїдального лемеша; г) поперечної деформації пласта під час його руху на виході по випуклій ребристій поверхні циліндроїдального лемеша, яка має клиноподібну форму з кутом нахилу до поверхні лемеша меншим кута тертя; д) рівномірного розподілення вороху на виході з лемеша на сепаруючу поверхню. Таким чином, за рахунок зміни форми лемеша на циліндроїдальну, зменшиться подача у машину ґрунту, приводить до руйнування грудок ґрунту, виключає застосування грудкопошкоджуючих пристроїв і зберігає бульби від механічних пошкоджень під час збирання бульбозбиральною машинною. Запропонована схема лемеша зменшує подачу ґрунту на сепаруючі робочі органи і покращує сепарацію бульб. За рахунок чого зменшуються механічні пошкодження бульб, забезпечується краще зберігання картоплі, зменшується кількість сепаруючих пристроїв, збільшується продуктивність агрегату. Конструкція лемеша може бути використана для викопування картоплі, столового буряка, цибулі, ріпи та інших шароподібних коренебульбоплодів.
