Леміш коренезбиральної машини

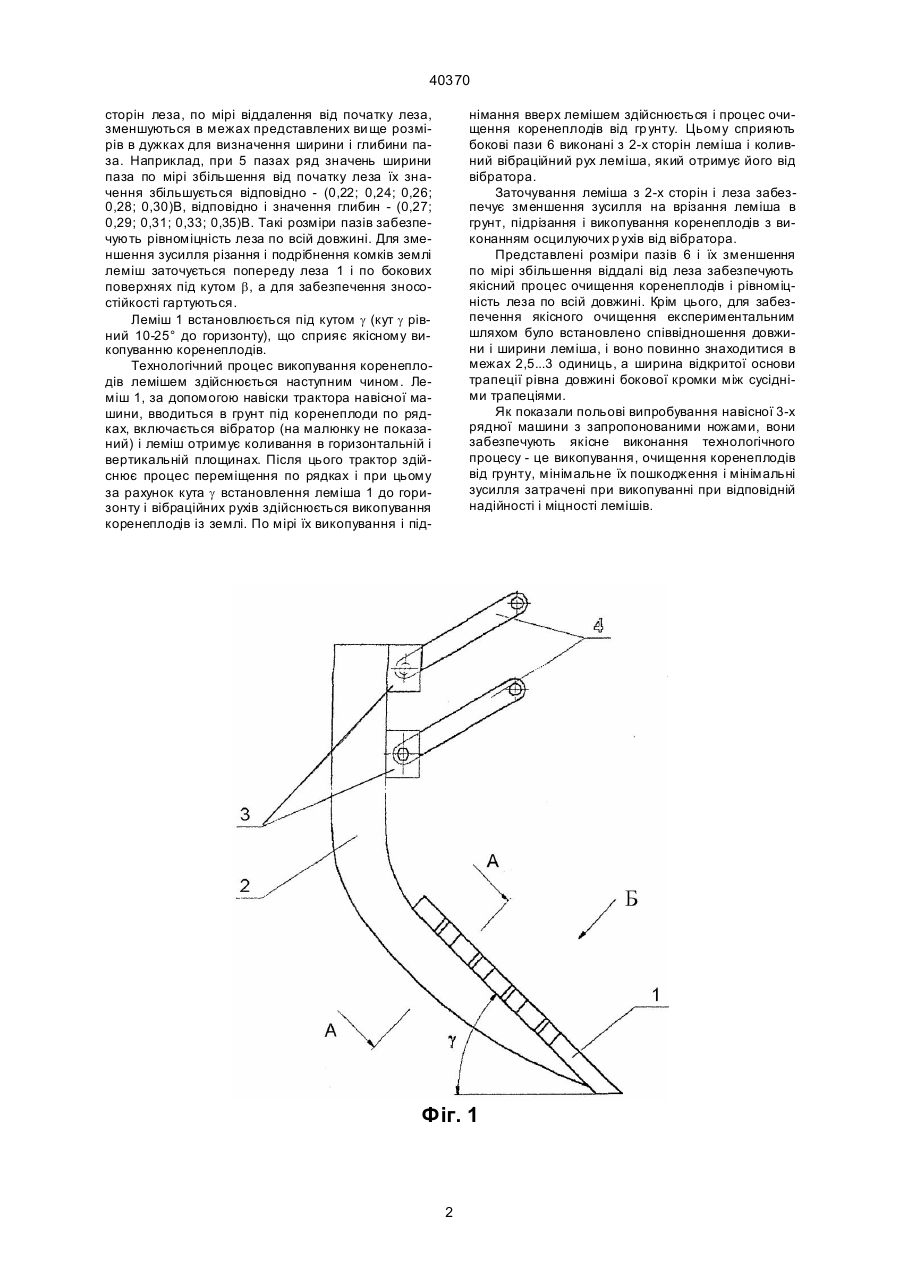

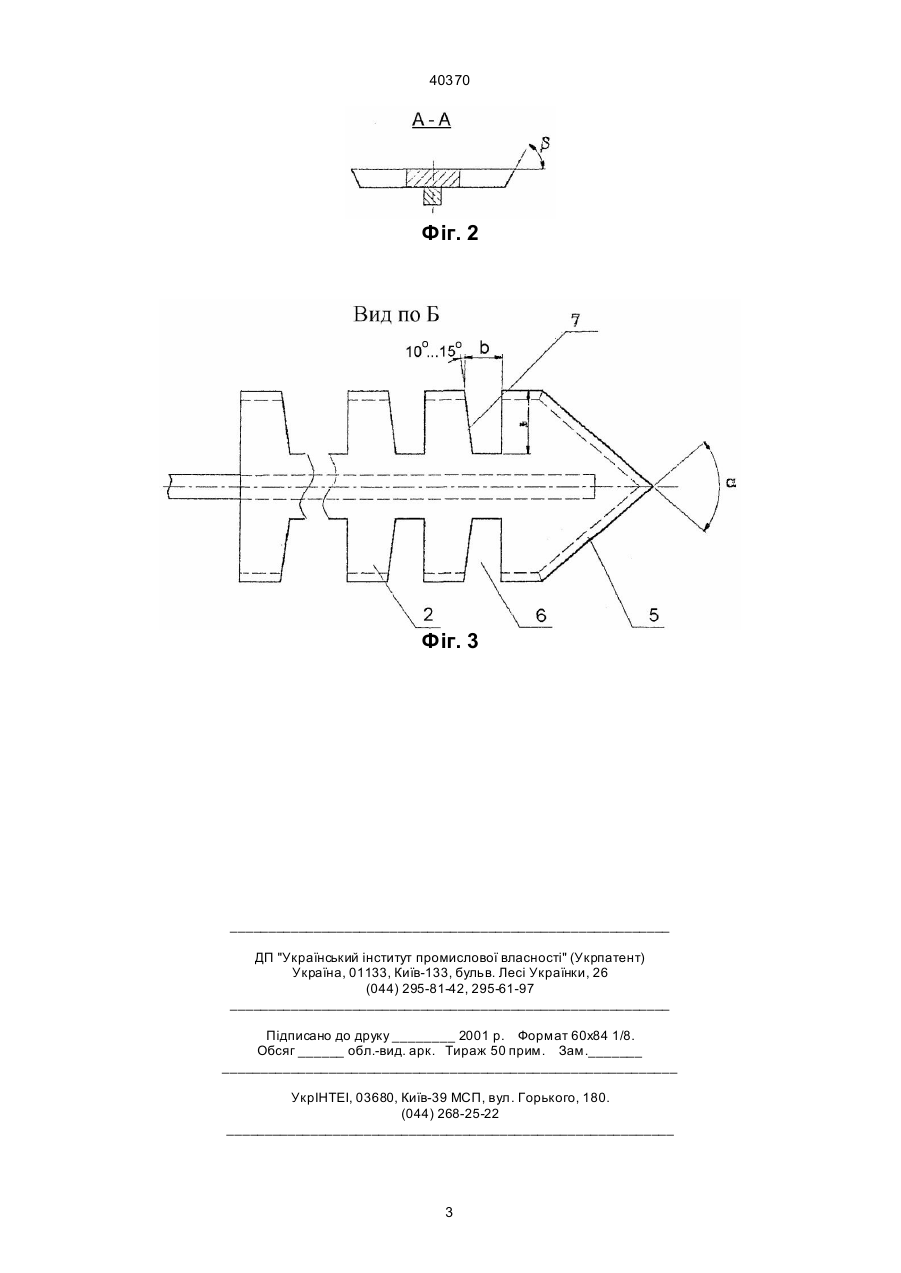

Леміш коренезбиральної машини, який виконаний у вигляді гостроконечного леза з сепаруючими пазами, які розташовані перпендикулярно до осі леза і жорстко приєднаний до стійки з вібрато 40370 сторін леза, по мірі віддалення від початку леза, зменшуються в межах представлених ви ще розмірів в дужках для визначення ширини і глибини паза. Наприклад, при 5 пазах ряд значень ширини паза по мірі збільшення від початку леза їх значення збільшується відповідно - (0,22; 0,24; 0,26; 0,28; 0,30)В, відповідно і значення глибин - (0,27; 0,29; 0,31; 0,33; 0,35)В. Такі розміри пазів забезпечують рівноміцність леза по всій довжині. Для зменшення зусилля різання і подрібнення комків землі леміш заточується попереду леза 1 і по бокових поверхнях під кутом b, а для забезпечення зносостійкості гартуються. Леміш 1 встановлюється під кутом g (кут g рівний 10-25° до горизонту), що сприяє якісному викопуванню коренеплодів. Технологічний процес викопування коренеплодів лемішем здійснюється наступним чином. Леміш 1, за допомогою навіски трактора навісної машини, вводиться в грунт під коренеплоди по рядках, включається вібратор (на малюнку не показаний) і леміш отримує коливання в горизонтальній і вертикальній площинах. Після цього трактор здійснює процес переміщення по рядках і при цьому за рахунок кута g встановлення леміша 1 до горизонту і вібраційних рухів здійснюється викопування коренеплодів із землі. По мірі їх викопування і під німання вверх лемішем здійснюється і процес очищення коренеплодів від гр унту. Цьому сприяють бокові пази 6 виконані з 2-х сторін леміша і коливний вібраційний рух леміша, який отримує його від вібратора. Заточування леміша з 2-х сторін і леза забезпечує зменшення зусилля на врізання леміша в грунт, підрізання і викопування коренеплодів з виконанням осцилуючих р ухів від вібратора. Представлені розміри пазів 6 і їх зменшення по мірі збільшення віддалі від леза забезпечують якісний процес очищення коренеплодів і рівноміцність леза по всій довжині. Крім цього, для забезпечення якісного очищення експериментальним шляхом було встановлено співвідношення довжини і ширини леміша, і воно повинно знаходитися в межах 2,5...3 одиниць, а ширина відкритої основи трапеції рівна довжині бокової кромки між сусідніми трапеціями. Як показали польові випробування навісної 3-х рядної машини з запропонованими ножами, вони забезпечують якісне виконання технологічного процесу - це викопування, очищення коренеплодів від грунту, мінімальне їх пошкодження і мінімальні зусилля затрачені при викопуванні при відповідній надійності і міцності лемішів. Фіг. 1 2 40370 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
