Пристрій для лікування захворювань шкіри та безпосереднього лікувального впливу на біологічно активні точки

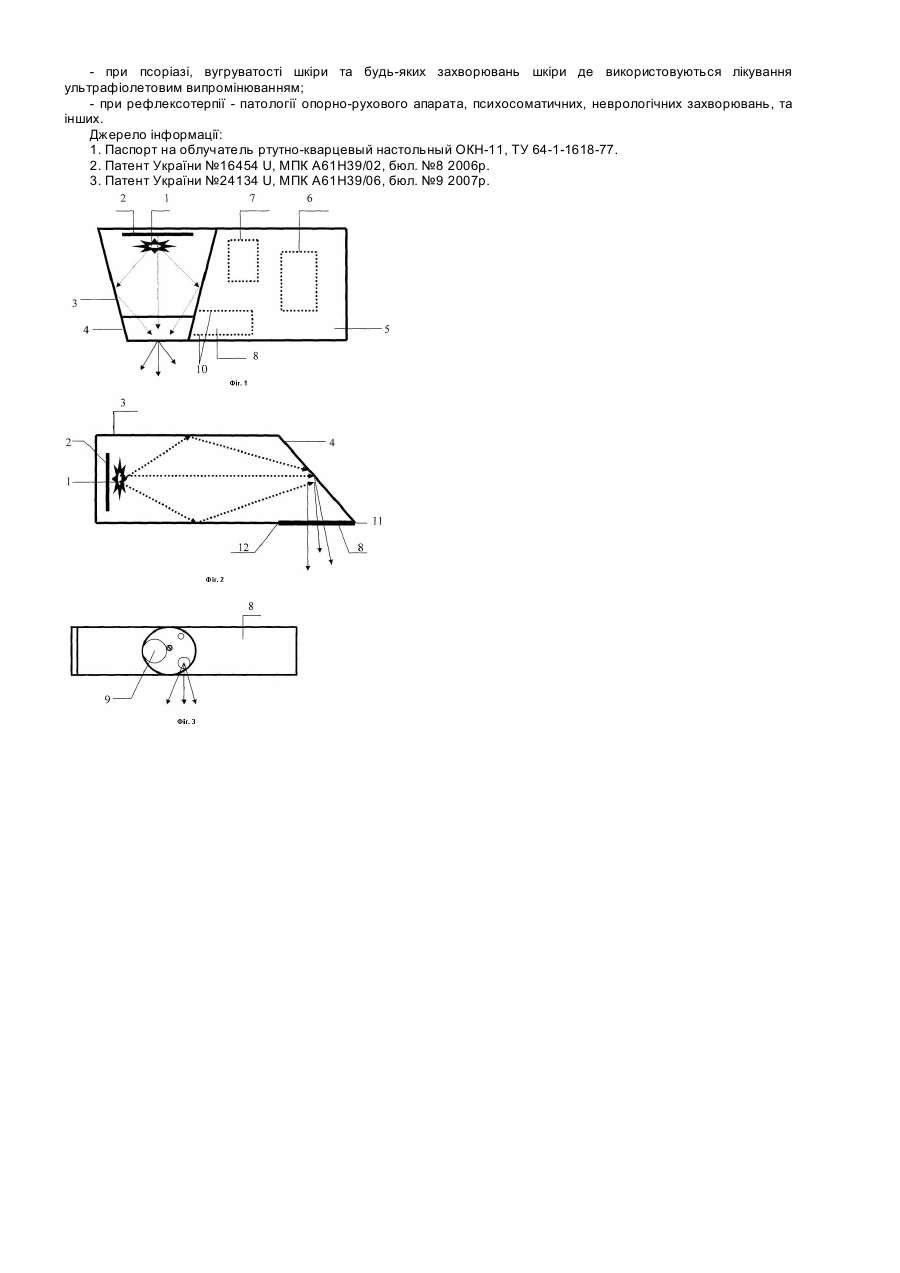

Корисна модель відноситься до медицини, а саме до дерматології та рефлексотерапії і може бути використаний при лікуванні захворювань шкіри та безпосереднього впливу на біологічно активні точки. Відомий пристрій опроміннювач ртутно-кварцовий настільний ОКН-11 [1]. Ознаками аналога корисної моделі, є наявність лікувальної дії ультрафіолетового випромінювання на шкіру людини, який містить блок з конденсаторами, резистором і пусковою кнопкою, розташований на підставі пристрою і встановлену на підставі поворотну штангу з кріпильними гвинтами на якій кріпиться джерело ультрафіолетового випромінювання розташоване в металевому кожусі. Причинами, що перешкоджають досягненню технічного результату при використанні аналога корисної моделі для лікування захворювань шкіри та безпосереднього лікувального впливу на біологічно активні точки, є прямолінійна дія світлового потоку ультрафіолетового випромінювання на шкіру людини, яка викликає поразки кон'юктиви очей і опіки шкіри при довгостроковому застосуванні, а також неможливість безпосередньо впливати на біологічно активну точку. Відомий пристрій для визначення біологічно активних точок ультрафіолетовим випромінюванням, які потребують терапевтичного впливу [2]. Ознаками аналога корисної моделі - це дія відбитого ультрафіолетового випромінювання, який складається з блоку, з конденсаторами, резистором і пусковою кнопкою, розташований на підставі пристрою і встановлену на підставі поворотну штангу з кріпильними гвинтами на якій кріпиться джерело ультрафіолетового випромінювання з увігнутим дзеркальним відбивачем встановленим позаду джерела ультрафіолетового випромінювання в металевому кожусі, який з'єднаний з конічним прямокутним металевим тубусом постаченим відшліфованим металевим відбивачем. Причинами, що перешкоджають досягненню технічного результату при використанні аналога корисної моделі для лікування захворювань шкіри та безпосереднього впливу на біологічно активні точки, є обмеженість використання у просторі - він настільний, дія відбитого світлового потоку ульрафіолетового випромінювання на шкіру людини загальною площею 1,5м2, а не безпосередньо на біологічно активну точку, неможливе його використання для цілеспрямованої та каліброваної дії на біологічно активні точки при рефлексотерапії. Як найближчий аналог обрано пристрій для безпосереднього лікувального впливу на біологічно активні точки відбитим ультрафіолетовим випромінюванням [3], який складається з металевої конічної насадки з вихідним отвором 1см, яка з'єднана з прямокутним металевим тубусом постаченим відшліфованим металевим відбивачем. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога корисної моделі для лікування захворювань шкіри та безпосереднього впливу на біологічно активні точки, є його стаціонарність і не мобільність щодо великих розмірів, дія відбитого ультрафіолетового випромінювання не калібрується, при впливі на поверхню шкіри, та на біологічно активні точки. В основу корисної моделі поставлена задача створити пристрій для лікування захворювань шкіри та безпосереднього лікувального впливу на біологічно активні точки, у якій нове виконання конструктивних елементів пристрою дозволило б підвищити ступінь вірогідності, ефективність і спростити процес лікувального впливу сконцентрованого і відбитого ультрафіолетового випромінювання, підвищити мобільність і зручність у індивідуальному використанні, можливість регулювання часу експозиції та калібрування світлового потоку з різною загальною площею на шкіру людини, впритул до одиничного запалення шкіряної пори і біологічно активну точку, а також підвищення безпеки за рахунок виключення поразки шкіряних покривів і слизуватих людини. Технічний результат досягається тим, що пропонований пристрій для лікування захворювань шкіри та безпосереднього лікувального впливу на біологічно активну точку, на відміну від прототипу, значно зменшений у розмірі 18,5×9×3,2см, використано увігнутий відбивач з біло-жовтого металу, металевий кожух з'єднується торцевою поверхнею з ручкою, зробленою з термоізоляційного матеріалу, усередині якої блок живлення і датчик регулятору часу, а також умонтована металева пластина з регулюючими отворами, яка висовується по направляючим на металевому відшліфованому відбивачу і кожусі для калібрування потоку відбитого ультрафіолетового випромінювання Сутність корисної моделі пояснюється фігурами: Фіг.1, Фіг.2, Фіг.3, на яких зображеними пристрій для лікування захворювань шкіри та безпосереднього лікувального впливу на біологічно активну точку. Пристрій складається з джерела ультрафіолетового випромінювання (1) з увігнутим відбивачем з біло-жовтого металу (2) встановленим позаду джерела ультрафіолетового випромінювання в конічному, прямокутному. металевому кожусі (3), постаченому відшліфованим металевим відбивачем (4), встановленим під кутом 45°, який з'єднується торцевою поверхнею з ручкою (5), зробленою з термоізоляційного матеріалу, для тримання пристрою, усередині якої блок живлення (6) і датчик регулятору часу (7), а також умонтована металева пластина (8) з регулюючими отворами (9), яка висовується по направляючим як у ручці пристрою (10), так і на металевому відшліфованому відбивачу (11) з кожухом (12), для калібрування потоку відбитого ультрафіолетового випромінювання. Пристрій працює таким чином. Пристрій підключають до мережі 220В, встановлюють час експозиції на датчику регулятору часу, прогрівають ртутно-кварцову лампу протягом 30-45 секунд і направляють потік ультрафіолетового випромінювання на уражену ділянку шкіри, або перед прогріванням джерела випромінювання висовують металеву пластину, з регулюючими отворами, з ручки для тримання пристрою, по направляючим на металевому відбивачу і кожусі, калібрують потік відбитого ультрафіолетового випромінювання, провернувши калібрувальну пластинку з отворами 5мм, 10мм, 15мм, і направляють світловий потік на біологічно активну точку, або на одиничну уражену ділянку шкіри розміром до 25мм. В залежності від відстані і тривалості часу вплив на біологічно активну точку яка потребує терапевтичного впливу буде тонізуючим, гармонізуючим або седативним. Безперервність роботи пристрою складає 45-60 хвилин, перерва 15-20 хвилин. Пристрій безпечний і мобільний, зручний у використанні, і не вимагає індивідуальних засобів захисту, у зв'язку з тим, що світловий потік концентрується на металевий відбивач а також калібрується, то фокусування його відбувається на визначену площу і не впливає на великий простір прямим випромінюванням, не викликає поразки кон'юктиви очей і опіків шкіри. Випромінювання з апарата не впливає на кімнатні рослини і квіти що знаходяться в одному приміщенні. Запропонований пристрій для лікування захворювань шкіри та безпосереднього лікувального впливу на біологічно активні точки має буті використаним: - як у лікувальних закладах, так і у індивідуальному використанні; - при псоріазі, вугруватості шкіри та будь-яких захворювань шкіри де використовуються лікування ультрафіолетовим випромінюванням; - при рефлексотерпії - патології опорно-рухового апарата, психосоматичних, неврологічних захворювань, та інших. Джерело інформації: 1. Паспорт на облучатель ртутно-кварцевый настольный ОКН-11, ТУ 64-1-1618-77. 2. Патент України №16454 U, МПК А61Н39/02, бюл. №8 2006р. 3. Патент України №24134 U, МПК А61Н39/06, бюл. №9 2007р.
