Пристрій для пошуку та діяння на біологічно активні точки

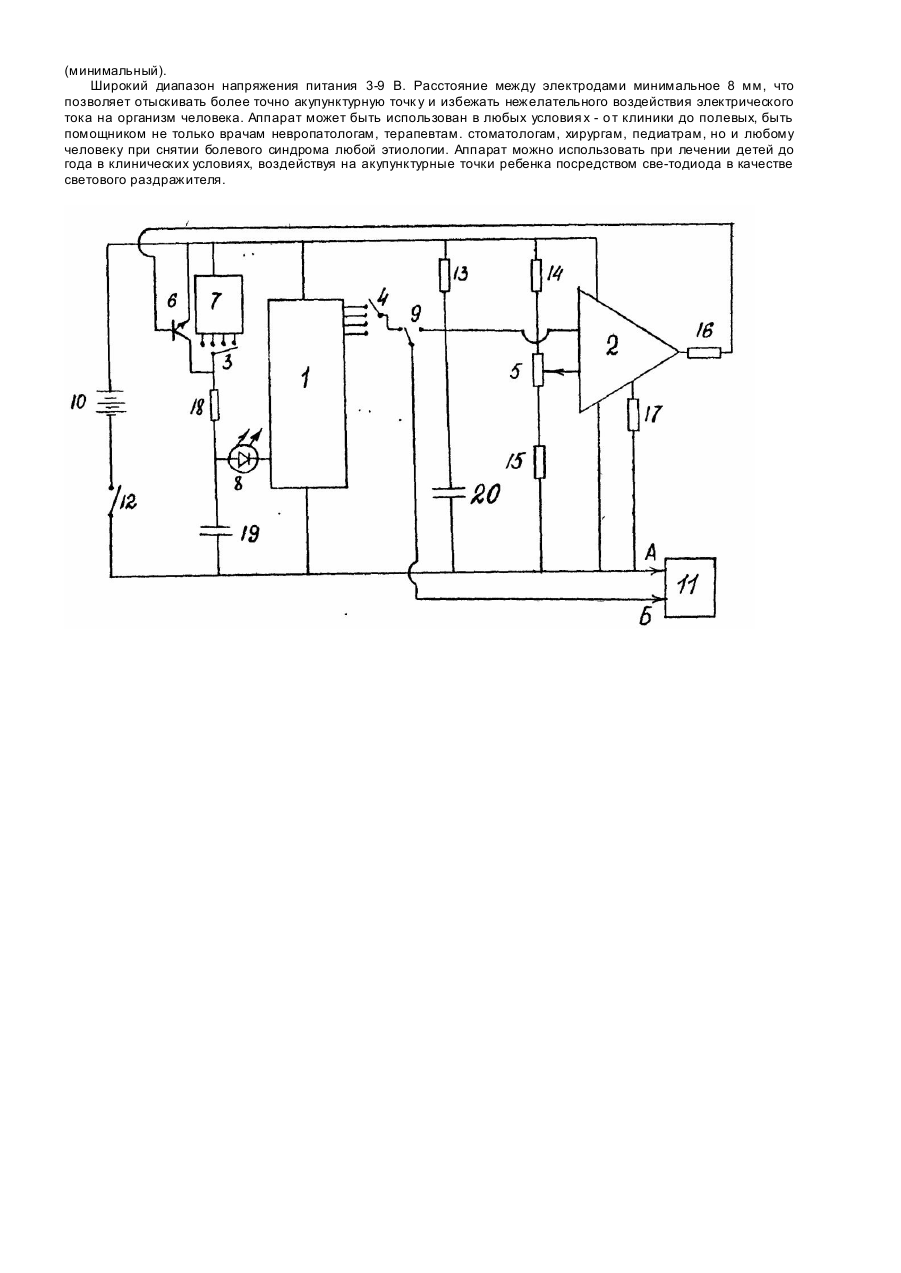

Изобретение относится к медицинской технике, в частности к нейростимуляторам, и может быть использовано как для лечения ряда заболеваний, так и для диагностики и исследовательских работ. Известное устройство, содержащее генератор импульсов, выход которого соединен с регулятором амплитуды импульсов, переключателя режима работы, активный и пассивный электроды, компаратор, выход которого соединен с электронным ключом, светодиодный индикатор и резисторный делитель [1]. Данное устройство предназначено только для воздействия на акупунктурные точки, схема громоздка, оказывает побочные нежелательные действия на канал и организм в целом, содержит большое количество элементов управления, имеет несовершенные электроды. В основу изобретения поставлена задача усовершенствования устройства для поиска и воздействия на биологически активные точки, в котором усовершенствован блок регулирования частоты следования импульсов на биологически активные точки, усовершенствована конструкция электродов. Это обеспечивает простоту в обслуживании аппарата в режиме "поиск" и в режиме "воздействия", импульсом аппарата мы действуем только на искомую биологически активную точку, не затрагивая меридиан и не оказывая побочного влияния на организм в целом, аппарат полностью автономен, малого размера и прост в употреблении. Поэтому аппарат может быть использован человеком в любых условиях: в клинике, в дорожных условия х (в поезде, самолете, автомобиле), в домашних условиях. Поставленная задача решается тем, что в устройство для поиска и воздействия на биологически активные точки, содержащее генератор импульсов, выход которого соединен с регулятором амплитуды импульсов, переключатель режима работы, активный и пассивный электроды, компаратор, выход которого соединен с электронным ключом, светодиодный индикатор и резисторный делитель, согласно изобретению, введены регулятор частоты следования импульсов, подключенный подвижными контактами к резисторам резисторного делителя, а неподвижным контактом - к выходу электронного ключа и через последовательно включенные нерегулируемый резистор делителя и светодиодный индикатор к входу генератора импульсов, электроды подключены к входу компаратора через переключатель режима работы, который одним из подвижных контактов соединен с регулятором амплитуды импульсов. При этом электроды выполнены из металла высокой электропроводности, пассивный электрод - в виде пружины диаметром 18 мм. а активный электрод - в виде иглы, расположенной в центре пружины, на 1 мм короче пассивного электрода, причем оба электрода жестко закреплены на корпусе. Этим уменьшается расстояние между рабочими электродами до 7-9 мм, что исключает нежелательное воздействие электрического тока на организм человека. Выход усилителя-компаратора соединен с генератором, который используется как в режиме "воздействия", так и в режиме "поиска" и вырабатывает импульсы пиковой формы с изменяющимися амплитудой и частотой. Частота генератора меняется в пределах 1100 Гц. В цепь генератора включен индикатор частоты импульсов, в качестве которого используется светодиод, он же используется как световой раздражитель. Переключатель осуществляет переключение из режима "поиска" в режим "воздействия". Устройство а режиме "поиска" работает на принципе отыскания точки с максимальной электропроводностью. Рабочий орган устройства дает возможность с точностью до миллиметра определить место нахождения акупунктурной точки, а также аурикулярной точки, в режиме "воздействия" используются импульсы пиковой формы. Длительность импульса 0,7 мс. Стимуляция затрагивает только данную точку, необходимую для воздействия, но ни в коей мере не соседние и не весь меридиан. Амплитуду и часто ту воздействия импульсов можно менять по рекомендации врача установкой соответствующи х перемычек. Предложенное устройство (фиг. 1) состоит из генератора 1 пиковых импульсов, усилителя-компаратора 2, регулятора 3 частоты импульсов, регулятора 4 амплитуды импульсов, корректора 5 настройки поиска, электронного ключа 6, микросборки 7, светодиода 8, кнопки 9 переключения режима работы, элемента питания 10, электродов 11, тумблера 12 включения литания. Устройство работает следующим образом. Для использования прибора в режиме "поиск" включают тумблер 12 и нажимают кнопку 9 (кнопка переключения режима работы), активный электрод А (11) подключается к измерительной схеме усилителя-компаратора 2. С помощью электродов 11 обследуют предлагаемый участок на коже, отыскивают точку с максимальной электропроводностью, выводящую из равновесия измерительный мост усилителя-компаратора 2, образованный элементами 13, 14, 15, в диагональ которого включены инвертирующий и неинвертирующий входы элемента 2. Сигнал разбаланса с выхода усилителя 2 через элемент 16 поступает на элек-тронный ключ 6, который установлен параллельно микросборке 7. При изменении сигнала на входе ключа 6 меняется его сопротивление. Изменение общего сопротивления на входе генератора 1 меняет режим его работы. По светодиодному индикатору 8 мы видим: чем ближе электроды 11 к искомой точке, тем больше частота с максимальной электропроводностью (акупунктурная точка) и не отрывая электродов 11 от данной точки, отпускаем кнопку 9. Активный электрод Б (11) подключается к генератору 1, схема поиска переходит в равновесие, и ключ 6 закрыт, аппарат перешел в режим "воздействия". Генератор 1 вырабатывает пиковые импульсы с постоянной заданной частотой длительностью 0,7 мс, частоту следования которых устанавливают переключа-телем 3. Элементы резисторной микросборки 7 в зависимости от установленной перемычки переключателя 3 определяют режим генератора 1 в диапазоне 1-100 гц. Светодиод 8, включенный в цепь управления генератора 1, служит индикатором частоты импульсов. Переключателем 4 изменяется амплитуда на выходе генератоpa. Далее, через замкнутые контакты кнопки 9, через электроды 11 импульсы пиковой формы воздействуют на акупунктурную точку. Регуляторы 3-4 устанавливаются на плате. Изменение параметров (частоты, амплитуды) прибора проводят по рекомендации врача. Предложенное устройство обладает следующими техническими преимуществами: миниатюрные размеры аппарата, оригинальность устройства рабочего органа (электроды), экономичность питания, простота в эксплуатации. Ток. потребляемый в режиме "поиск" 10-15 мА (максимальный), в режиме "воздействия" 5 мА (минимальный). Широкий диапазон напряжения питания 3-9 В. Расстояние между электродами минимальное 8 мм, что позволяет отыскивать более точно акупунктурную точк у и избежать нежелательного воздействия электрического тока на организм человека. Аппарат может быть использован в любых условия х - о т клиники до полевых, быть помощником не только врачам невропатологам, терапевтам. стоматологам, хирургам, педиатрам, но и любому человеку при снятии болевого синдрома любой этиологии. Аппарат можно использовать при лечении детей до года в клинических условиях, воздействуя на акупунктурные точки ребенка посредством све-тодиода в качестве светового раздражителя.
