Завантажити PDF файл.

Формула / Реферат

Модифіковане епоксикомпозитне покриття, що містить адгезійний і поверхневий шари, виконані з композиції, яка містить епоксидну діанову смолу, отверджувач та дисперсний наповнювач, яке відрізняється тим, що оброблена високочастотним магнітним полем композиція адгезійного шару як дисперсний наповнювач містить оксид хрому, а оброблена ультрафіолетовим опроміненням і постійним магнітним полем композиція поверхневого шару як дисперсний наповнювач містить дисперсні частки оксиду міді та фериту, з наступним співвідношенням інгредієнтів у шарах, мас.ч.:

Адгезійний шар: епоксидна діанова смола

100



отверджувач

8-12



дисперсний наповнювач: оксид хрому, 10-20 мкм

20-40



Поверхневий шар: епоксидна діанова смола

100



отверджувач

8-12



дисперсний наповнювач: оксид міді, 63 мкм

60-80



ферит, 40 мкм

30-50.

.

Текст

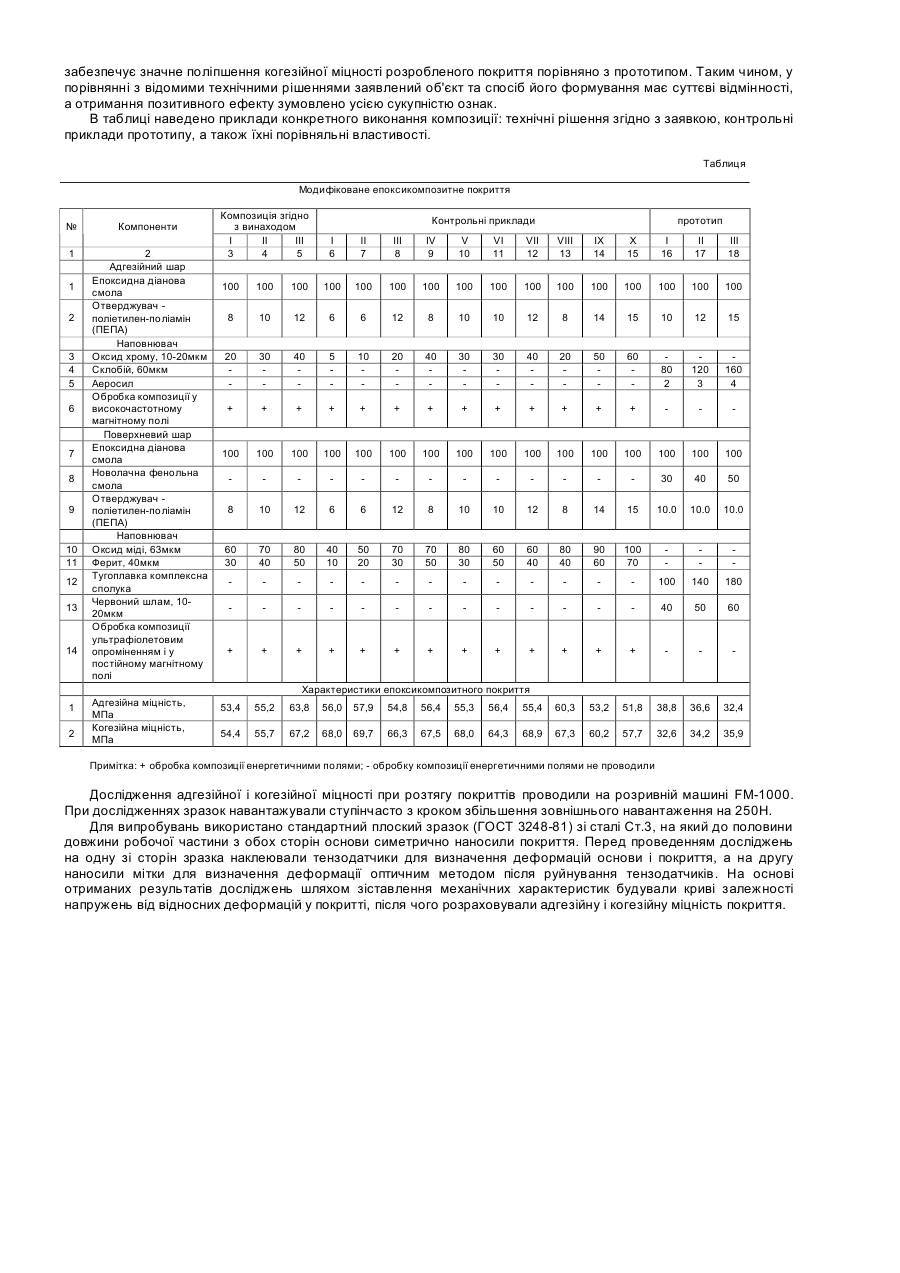

Корисна модель відноситься до області отримання композитних покриттів для збільшення ресурсу роботи деталей машин та механізмів технологічного устаткування в машинобудуванні, радіотехнічній, хімічній і харчовій промисловості. Відома полімерна композиція [пат. Японії №63183914, Кл. 29.07.88 "Епоксидна композиція для силових електричних пристроїв"] містить (мас.ч.): епоксидна смола на основі дифенілпропану - 30, фенольноноволачна смола - 4, прискорювач тверднення на основі імідазолу - 2 та наповнювач - Аl2О3 - 60. Недоліком композиції є невисокі тиксотропні властивості наповненої системи, що зумовлює погіршення фізико-механічних властивостей захисних покриттів. Найбільш близькою за технічною суттю до покриття, яке заявляється, є полімеркомпозитне покриття [а.с. SU №1434762 А1, Кл. ДСК "Полімеркомпозитне покриття"], що містить адгезійний і поверхневий шари, виконані з композиції, яка містить епоксидну діанову смолу, отверджувач та дисперсний наповнювач. Недоліком відомого покриття є низька адгезійна і когезійна міцність. Вказані недоліки зумовлюють швидке старіння покриття, що сприяє погіршенню його фізико-механічних властивостей і відшарування від основи. В основу корисної моделі поставлено задачу підвищення адгезійної і когезійної міцності захисного покриття шляхом виконання модифікованого епоксикомпозитного покриття, що містить адгезійний і поверхневий шари, виконані з композиції, яка містить епоксидну діанову смолу, отверджувач та дисперсний наповнювач, причому оброблена високочастотним магнітним полем композиція адгезійного шару як дисперсний наповнювач містить оксид хрому, а оброблена ультрафіолетовим опроміненням і постійним магнітним полем композиція поверхневого шару як дисперсний наповнювач містить дисперсні частки оксиду міді та фериту, з наступним співвідношенням інгредієнтів у шарах, мас.ч.: Адгезійний шар: епоксидна 100 діанова смола отверджувач 8-12 дисперсний наповнювач: оксид 20-40 хрому, 10-20мкм Поверхневий шар: епоксидна 100 діанова смола отверджувач 8-12 дисперсний наповнювач: оксид 60-80 міді, 63мкм ферит, 40мкм 30-50 Як зв'язувач для захисного покриття вибрано низькомолекулярну епоксидну діанову смолу марки ЕД-20 (ГОСТ 10687-76), яка у скловидному стані характеризується високими фізико-механічними властивостями та адгезійною міцністю до чорних металів і сплавів. Для зшивання епоксидного зв'язувача використано отверджувач поліетилен-поліамін (ПЕПА) (ТУ 6-02-594-73). Отверджувач у зв'язувач вводили при стехіометричному співвідношенні компонентів. Оксид хрому вводили для збільшення адгезійної взаємодії на межі поділу фаз "захисне покриття - металева основа". Введення у адгезійний шар наповнювача оксиду хрому до 20мас.ч. на 100мас.ч. смоли ЕД-20 призводить до зменшення об'єму полімеру у стані поверхневих шарів, при цьому адгезійна міцність покриття знижується. Введення оксиду хрому понад 40мас.ч. на 100мас.ч. смоли ЕД-20 зумовлює підвищення залишкових напружень у покритті внаслідок значної кількості дефектів поверхневих шарів навколо дисперсних часток наповнювача. В такому випадку при експлуатації покриття швидко руйнується. Введення у поверхневий шар як основного дисперсного наповнювача оксиду міді та додаткового фериту при оптимальному вмісті забезпечує формування стійкого до седиментації шару покриття з високою когезійною міцністю. Збільшення вмісту оксиду міді та фериту зумовлює виникнення напруженого стану та дефектів у поверхневих шарах, що призводить до зменшення когезійної міцності і, відповідно, до погіршення фізикомеханічних властивостей матеріалу. Обробка епоксидної композиції з дисперсним наповнювачем для адгезійного шару у високочастотному магнітному полі (до введення отверджувача) поліпшує змочування часток наповнювача епоксидним олігомером за рахунок підвищення температури зв'язувача, а також забезпечує міжфазову взаємодію між доменами макромолекул зв'язувача і частками наповнювача, що поліпшує адгезійну міцність захисного покриття. Обробка епоксидної композиції з дисперсним наповнювачем для поверхневого шару ультрафіолетовим опроміненням і постійним магнітним полем (до введення отверджувача) забезпечує утворення вільних активних радикалів у зв'язувачі і подальшу їх рекомбінацію та інтенсивну взаємодію з активними центрами на поверхні дисперсних часток, що поліпшує когезій ну міцність захисного покриття. Нанесення на стальну основу (Ст.3) методом пневматичного розпилення адгезійного шару з товщиною 0,10,3мм, який містить 20-40мас.ч. оксиду хрому дозволяє суттєво підвищити адгезійну міцність розробленого покриття. Термообробка адгезійного шару при температурі Т=323±2К протягом t=1,5-2,0год. забезпечує високий ступінь зшивання епоксидної смоли на межі поділу фаз "захисне покриття - металева основа". Виконання адгезійного шару з товщиною, яка менша 0,1мм і більша від 0,3мм, знижує показники адгезійної міцності захисного покриття. Крім того, термообробка шару при температурі, яка вища оптимальних режимів та з тривалістю, більшою за t=2,0год., зумовлює зменшення міжшарової взаємодії, що погіршує захисні властивості покриття. Полімеризація шару при температурно-часових режимах, які нижчі від оптимальних значень, погіршує технологічні умови формування захисних покриттів. Поверхневий шар з товщиною 1,0-1,5мм наносять на адгезійний шар після його попередньої полімеризації методом пневматичного розпилення. При подальшому твердненні це зумовлює добру взаємодію між шарами покриття, що значно поліпшує його фізико-механічні властивості. Введення в епоксидну матрицю як основного наповнювача оксиду міді та додаткового фериту і формування поверхневого шару при оптимальній товщині забезпечує значне поліпшення когезійної міцності розробленого покриття порівняно з прототипом. Таким чином, у порівнянні з відомими технічними рішеннями заявлений об'єкт та спосіб його формування має суттєві відмінності, а отримання позитивного ефекту зумовлено усією сукупністю ознак. В таблиці наведено приклади конкретного виконання композиції: технічні рішення згідно з заявкою, контрольні приклади прототипу, а також їхні порівняльні властивості. Таблиця Модифіковане епоксикомпозитне покриття № 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Компоненти 2 Адгезійний шар Епоксидна діанова смола Отверджувач поліетилен-поліамін (ПЕПА) Наповнювач Оксид хрому, 10-20мкм Склобій, 60мкм Аеросил Обробка композиції у високочастотному магнітному полі Поверхневий шар Епоксидна діанова смола Новолачна фенольна смола Отверджувач поліетилен-поліамін (ПЕПА) Наповнювач Оксид міді, 63мкм Ферит, 40мкм Тугоплавка комплексна сполука Червоний шлам, 1020мкм Обробка композиції ультрафіолетовим опроміненням і у постійному магнітному полі Композиція згідно з винаходом І II III 3 4 5 Контрольні приклади прототип І 6 II 7 III 8 IV 9 V 10 VI 11 VII 12 VIII 13 IX 14 X 15 І 16 II 17 III 18 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 8 10 12 6 6 12 8 10 10 12 8 14 15 10 12 15 20 30 40 5 10 20 40 30 30 40 20 50 60 80 2 120 3 160 4 + + + + + + + + + + + + + 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 30 40 50 8 10 12 6 6 12 8 10 10 12 8 14 15 10.0 10.0 10.0 60 30 70 40 80 50 40 10 50 20 70 30 70 50 80 30 60 50 60 40 80 40 90 60 100 70 100 140 180 40 50 60 + + + + + + + + + + + + + 53,4 55,2 63,8 56,0 57,9 54,8 56,4 55,3 56,4 55,4 60,3 53,2 51,8 38,8 36,6 32,4 54,4 55,7 67,2 68,0 69,7 66,3 67,5 68,0 64,3 68,9 67,3 60,2 57,7 32,6 34,2 35,9 Характеристики епоксикомпозитного покриття 1 2 Адгезійна міцність, МПа Когезійна міцність, МПа Примітка: + обробка композиції енергетичними полями; - обробку композиції енергетичними полями не проводили Дослідження адгезійної і когезійної міцності при розтягу покриттів проводили на розривній машині FM-1000. При дослідженнях зразок навантажували ступінчасто з кроком збільшення зовнішнього навантаження на 250Н. Для випробувань використано стандартний плоский зразок (ГОСТ 3248-81) зі сталі Ст.3, на який до половини довжини робочої частини з обох сторін основи симетрично наносили покриття. Перед проведенням досліджень на одну зі сторін зразка наклеювали тензодатчики для визначення деформацій основи і покриття, а на другу наносили мітки для визначення деформації оптичним методом після руйнування тензодатчиків. На основі отриманих результатів досліджень шляхом зіставлення механічних характеристик будували криві залежності напружень від відносних деформацій у покритті, після чого розраховували адгезійну і когезійну міцність покриття.

Дивитися

Додаткова інформація

Назва патенту англійською

Modified epoxycomposite covering

Автори англійською

Buketov Andrii Viktorovych, Stukhliak Petro Danylovych, Dobrotvor Ihor Hryhorovych

Назва патенту російською

Модифицированное эпоксикомпозитное покрытие

Автори російською

Букетов Андрей Викторович, Стухляк Петр Данилович, Добротвор Игорь Григорьевич

МПК / Мітки

МПК: C09D 4/00

Мітки: епоксикомпозитне, покриття, модифіковане

Код посилання

<a href="https://ua.patents.su/2-32290-modifikovane-epoksikompozitne-pokrittya.html" target="_blank" rel="follow" title="База патентів України">Модифіковане епоксикомпозитне покриття</a>

Подібні патенти
