Завантажити PDF файл.

Формула / Реферат

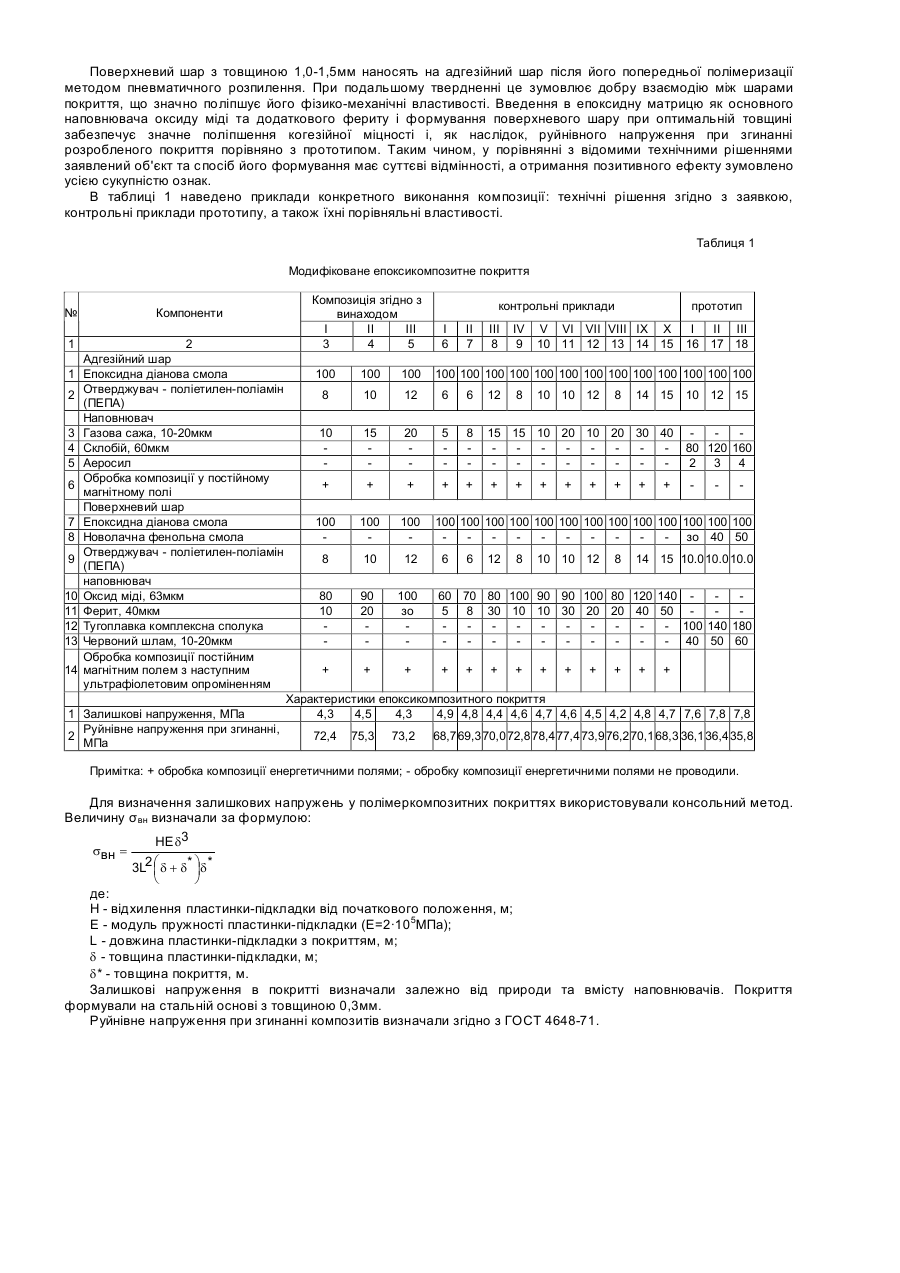

Модифіковане епоксикомпозитне покриття, що містить адгезійний і поверхневий шари, виконані з композиції, яка містить епоксидну діанову смолу, отверджувач та дисперсний наповнювач, яке відрізняється тим, що оброблена постійним магнітним полем композиція адгезійного шару як дисперсний наповнювач містить газову сажу, а оброблена постійним магнітним полем з наступним ультрафіолетовим опроміненням композиція поверхневого шару як дисперсний наповнювач містить дисперсні частки оксиду міді та фериту, з наступним співвідношенням інгредієнтів у шарах, мас. ч.:

Адгезійний шар:

епоксидна діанова смола

100

отверджувач

8-12

дисперсний наповнювач:

газова сажа, 10-20 мкм

10-20

Поверхневий шар:

епоксидна діанова смола

100

отверджувач

8-12

дисперсний наповнювач:

оксид міді, 63 мкм

80-100

ферит, 40 мкм

10-30.

Текст

Корисна модель відноситься до області отримання композитних покриттів для збільшення ресурсу роботи деталей машин та механізмів технологічного устаткування в машинобудуванні, радіотехнічній, хімічній і харчовій промисловості. Відома полімерна композиція [пат. Японії №63183914, Кл. 29.07.88 "Епоксидна композиція для силових електричних пристроїв"] містить (мас. ч.): епоксидна смола на основі дифенілпропану - 30, фенольноноволачна смола - 4, прискорювач тверднення на основі імідазолу - 2 та наповнювач - Аl2О3 - 60. Недоліком композиції є невисокі тиксотропні властивості наповненої системи, що зумовлює погіршення фізико-механічних властивостей захисних покриттів. Найбільш близькою за технічною суттю до покриття, яке заявляється, є полімеркомпозитнене покриття [а.с. SU №1434762 А1, Кл. ДСК "Полімеркомпозитне покриття"], що містить адгезійний і поверхневий шари, виконані з композиції, яка містить епоксидну діанову смолу, отверджувач та дисперсний наповнювач. Недоліком відомого покриття є високі показники залишкових напружень і низькі фізико-механічні властивості, зокрема руйнівне напруження при згинанні. Вказані недоліки зумовлюють швидке старіння покриття, що сприяє погіршенню його фізико-механічних властивостей. В основу корисної моделі поставлено задачу зниження залишкових напружень і підвищення показників руйнівного напруження при згинанні захисного покриття шляхом виконання модифікованого епоксикомпозитного покриття, що містить адгезійний і поверхневий шари, виконані з композиції, яка містить епоксидну діанову смолу, отверджувач та дисперсний наповнювач, причому оброблена постійним магнітним полем композиція адгезійного шару як дисперсний наповнювач містить газову сажу, а оброблена постійним магнітним полем з наступним ультрафіолетовим опроміненням композиція поверхневого шару як дисперсний наповнювач містить дисперсні частки оксиду міді та фериту, з наступним співвідношенням інгредієнтів у шарах, мас.ч.: Адгезійний шар: епоксидна діанова смола 100 отверджувач 8-12 дисперсний наповнювач: газова сажа, 10-20мкм 10-20 Поверхневий шар: епоксидна діанова смола 100 отверджувач 8-12 дисперсний наповнювач: оксид міді, 63мкм 80-100 ферит, 40мкм 10-30. Як зв'язувач для захисного покриття вибрано низькомолекулярну епоксидну діанову смолу марки ЕД-20 (ГОСТ 10687-76), яка у скловидному стані характеризується високими фізико-механічними властивостями та незначними показниками залишкових напружень. Для зшивання епоксидного зв'язувача використано отверджувач поліетилен-поліамін (ПЕПА) (ТУ 6-02-594-73). Отверджувач у зв'язувач вводили при стехіометричному співвідношенні компонентів. Газову сажу вводили для збільшення адгезійної взаємодії на межі поділу фаз "захисне покриття - металева основа", а також для поліпшення когезійної міцності адгезійного шару покриття. Введення у адгезійний шар наповнювача газової сажі до 10мас. ч. на 100мас. ч. смоли ЕД-20 призводить до зменшення об'єму полімеру у стані поверхневих шарів, при цьому адгезійна і когезійна міцність покриття знижується. Введення газової сажі понад 20мас. ч. на 100мас. ч. смоли ЕД-20 зумовлює підвищення залишкових напружень у покритті внаслідок значної кількості дефектів поверхневих шарів навколо дисперсних часток наповнювача. В такому випадку при експлуатації покриття швидко руйнується. Введення у поверхневий шар як основного дисперсного наповнювача оксиду міді та додаткового фериту при оптимальному вмісті забезпечує формування стійкого до седиментації шару покриття з високою когезійною міцністю. Збільшення вмісту оксиду міді та фериту зумовлює виникнення напруженого стану та дефектів у поверхневих шарах, що призводить до зменшення когезійної міцності і, відповідно, до зменшення показників руйнівного напруження при згинанні матеріалу. Обробка епоксидної композиції з дисперсним наповнювачем для адгезійного шару у постійному магнітному полі (до введення отверджувача) поліпшує змочування часток наповнювача епоксидним олігомером за рахунок підвищення температури зв'язувача, а також забезпечує міжфазову взаємодію між доменами макромолекул зв'язувача і частками наповнювача, що поліпшує адгезійну та когезійну міцність захисного покриття. Обробка епоксидної композиції з дисперсним наповнювачем для поверхневого шару у постійному магнітному полі з наступним ультрафіолетовим опроміненням (до введення отверджувача) забезпечує фізичну взаємодію доменів макромолекул на початковому етапі, а у подальшому - утворення вільних активних радикалів у зв'язувачі і подальшу їх рекомбінацію з активними центрами на поверхні дисперсних часток, що підвищує руйнівне напруження при згинанні захисного покриття. Нанесення на стальну основу (Ст.3) методом пневматичного розпилення адгезійного шару з товщиною 0,10,3мм, який містить 10-20мас.ч. газової сажі дозволяє суттєво підвищити адгезійну і когезійну міцність, а також знизити залишкові напруження у розробленому покритті. Термообробка адгезійного шару при температурі Т=323±2К протягом t=1,5-2,0год забезпечує високий ступінь зшивання епоксидної смоли на межі поділу фаз "захисне покриття - металева основа". Виконання адгезійного шару з товщиною, яка менша 0,1мм і більша від 0,3мм, підвищує показники залишкових напружень у захисному покритті. Крім того, термообробка шару при температурі, яка вища оптимальних режимів та з тривалістю, більшою за t=2,0год, зумовлює зменшення міжшарової взаємодії, що погіршує фізико-механічні властивості покриття. Полімеризація шару при температурно-часових режимах, які нижчі від оптимальних значень, погіршує технологічні умови формування захисних покриттів. Поверхневий шар з товщиною 1,0-1,5мм наносять на адгезійний шар після його попередньої полімеризації методом пневматичного розпилення. При подальшому твердненні це зумовлює добру взаємодію між шарами покриття, що значно поліпшує його фізико-механічні властивості. Введення в епоксидну матрицю як основного наповнювача оксиду міді та додаткового фериту і формування поверхневого шару при оптимальній товщині забезпечує значне поліпшення когезійної міцності і, як наслідок, руйнівного напруження при згинанні розробленого покриття порівняно з прототипом. Таким чином, у порівнянні з відомими технічними рішеннями заявлений об'єкт та спосіб його формування має суттєві відмінності, а отримання позитивного ефекту зумовлено усією сукупністю ознак. В таблиці 1 наведено приклади конкретного виконання композиції: технічні рішення згідно з заявкою, контрольні приклади прототипу, а також їхні порівняльні властивості. Таблиця 1 Модифіковане епоксикомпозитне покриття № Компоненти 1 2 Адгезійний шар 1 Епоксидна діанова смола Отверджувач - поліетилен-поліамін 2 (ПЕПА) Наповнювач 3 Газова сажа, 10-20мкм 4 Склобій, 60мкм 5 Аеросил Обробка композиції у постійному 6 магнітному полі Поверхневий шар 7 Епоксидна діанова смола 8 Новолачна фенольна смола Отверджувач - поліетилен-поліамін 9 (ПЕПА) наповнювач 10 Оксид міді, 63мкм 11 Ферит, 40мкм 12 Тугоплавка комплексна сполука 13 Червоний шлам, 10-20мкм Обробка композиції постійним 14 магнітним полем з наступним ультрафіолетовим опроміненням 1 Залишкові напруження, МПа Руйнівне напруження при згинанні, 2 МПа Композиція згідно з винаходом І II III 3 4 5 контрольні приклади І 6 II 7 III 8 прототип IV V VI VII VIII IX X І II III 9 10 11 12 13 14 15 16 17 18 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 8 10 12 6 6 12 10 15 20 5 8 15 15 10 20 10 20 30 40 - 80 120 160 2 3 4 + + + + + + 100 100 100 8 10 12 80 10 90 20 100 зо + + + 8 + 10 10 12 + + + 8 + 14 15 10 12 15 + + 100 100 100 100 100 100 100 100 100 100 100 100 100 - зо 40 50 6 6 12 8 10 10 12 8 14 15 10.010.010.0 60 70 80 100 90 90 100 5 8 30 10 10 30 20 80 120 140 20 40 50 - 100 140 - 40 50 + + + + + + + + + 180 60 + Характеристики епоксикомпозитного покриття 4,3 4,5 4,3 4,9 4,8 4,4 4,6 4,7 4,6 4,5 4,2 4,8 4,7 7,6 7,8 7,8 72,4 75,3 73,2 68,769,370,072,878,477,473,976,270,168,3 36,136,435,8 Примітка: + обробка композиції енергетичними полями; - обробку композиції енергетичними полями не проводили. Для визначення залишкових напружень у полімеркомпозитних покриттях використовували консольний метод. Величину σвн визначали за формулою: HE d3 sвн = 3L2 æ d + d* öd * ç ÷ è ø де: Н - відхилення пластинки-підкладки від початкового положення, м; Е - модуль пружності пластинки-підкладки (Е=2·105МПа); L - довжина пластинки-підкладки з покриттям, м; d - товщина пластинки-підкладки, м; d* - товщина покриття, м. Залишкові напруження в покритті визначали залежно від природи та вмісту наповнювачів. Покриття формували на стальній основі з товщиною 0,3мм. Руйнівне напруження при згинанні композитів визначали згідно з ГОСТ 4648-71.

Дивитися

Додаткова інформація

Назва патенту англійською

Modified epoxycomposite coating

Автори англійською

Buketov Andrii Viktorovych, Stukhliak Petro Danylovych, Dobrotvor Ihor Hryhorovych

Назва патенту російською

Модифицированное эпоксикомпозитное покрытие

Автори російською

Букетов Андрей Викторович, Стухляк Петр Данилович, Добротвор Игорь Григорьевич

МПК / Мітки

МПК: C09D 4/00

Мітки: модифіковане, епоксикомпозитне, покриття

Код посилання

<a href="https://ua.patents.su/2-32289-modifikovane-epoksikompozitne-pokrittya.html" target="_blank" rel="follow" title="База патентів України">Модифіковане епоксикомпозитне покриття</a>

Подібні патенти
