Фундамент будівлі, споруди терасного типу, яку зведено на схилі
Номер патенту: 32592
Опубліковано: 26.05.2008
Автори: Андронов Андрій Валентинович, Барикін Борис Юрійович, Видрицька Марина Петрівна
Формула / Реферат
Фундамент будівлі, споруди терасного типу, яку зведено на схилі, що містить плоску жорстку залізобетонну решітку з поздовжніх і поперечних стрічок, які укладаються на сплановану поверхню, і упорну конструкцію, який відрізняється тим, що упорна конструкція виконана у вигляді буроін'єкційних анкерів, установлюваних всередині поздовжніх стрічок на 1/3-2/3 нижньої частини фундаменту нагору по схилу, при цьому кут закріплення анкера до площини фундаменту становить 45-85 °.
Текст

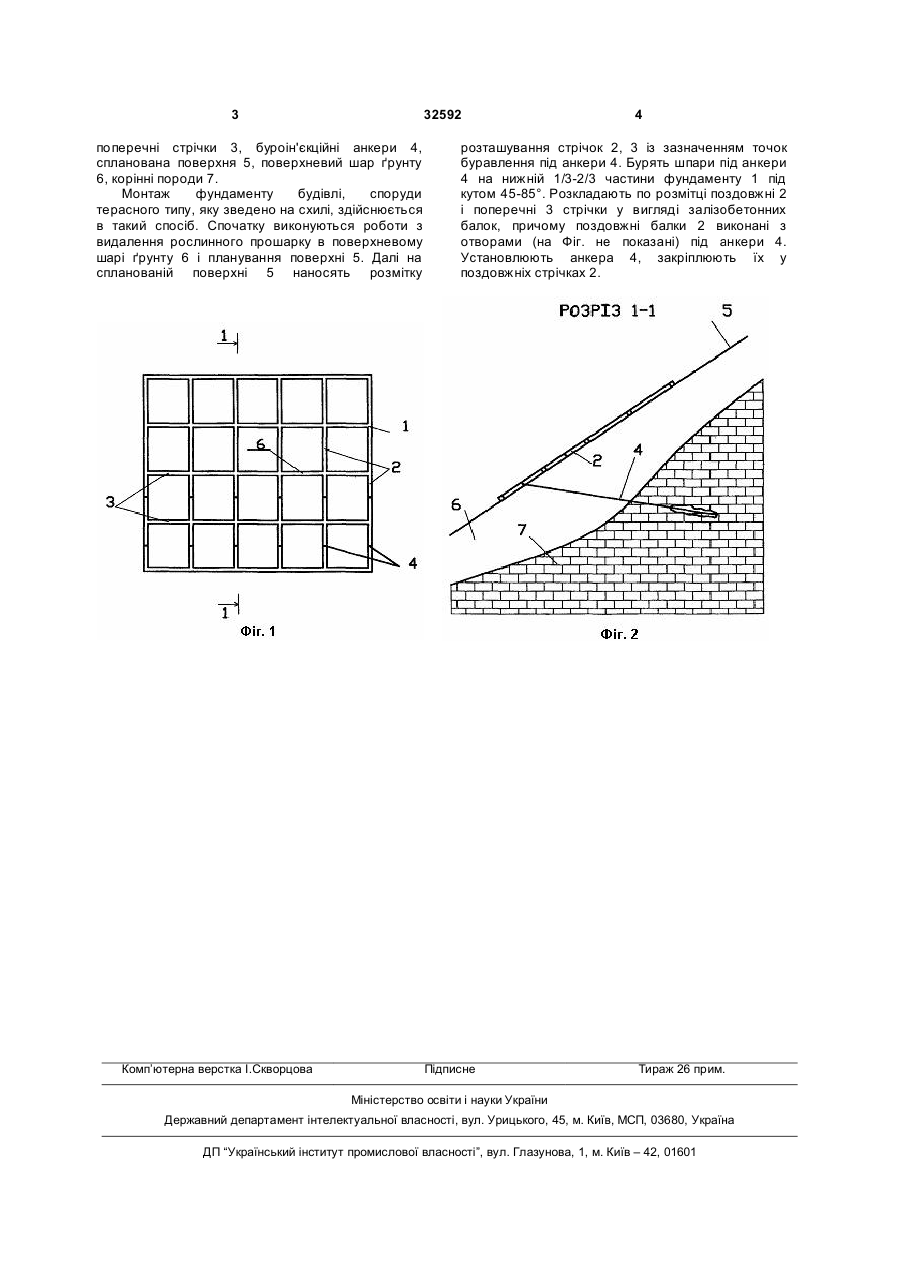

Фундамент UA БУДІВНИЦТВА, будівлі, споруди терасного типу, яку зведено на схилі, що містить плоску жорстку 3 32592 поперечні стрічки 3, буроін'єкційні анкери 4, спланована поверхня 5, поверхневий шар ґрунту 6, корінні породи 7. Монтаж фундаменту будівлі, споруди терасного типу, яку зведено на схилі, здійснюється в такий спосіб. Спочатку виконуються роботи з видалення рослинного прошарку в поверхневому шарі ґрунту 6 і планування поверхні 5. Далі на спланованій поверхні 5 наносять розмітку Комп’ютерна верстка І.Скворцова 4 розташування стрічок 2, 3 із зазначенням точок буравлення під анкери 4. Бурять шпари під анкери 4 на нижній 1/3-2/3 частини фундаменту 1 під кутом 45-85°. Розкладають по розмітці поздовжні 2 і поперечні 3 стрічки у вигляді залізобетонних балок, причому поздовжні балки 2 виконані з отворами (на Фіг. не показані) під анкери 4. Установлюють анкера 4, закріплюють їх у поздовжніх стрічках 2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBasement of building, construction of terrace type arranged on hillside
Автори англійськоюBarykin Borys Yuriiovych, Vydrytska Maryna Petrivna, Andronov Andrii Valentynovych
Назва патенту російськоюФундамент дома, строения террасного типа, возведенного на склоне
Автори російськоюБарыкин Борис Юрьевич, Выдрицкая Марина Петровна, Андронов Андрей Валентинович
МПК / Мітки
МПК: E02D 27/32
Мітки: схилі, зведеної, будівлі, типу, терасного, яку, споруди, фундамент
