Відрізний пристрій для токарних автоматів

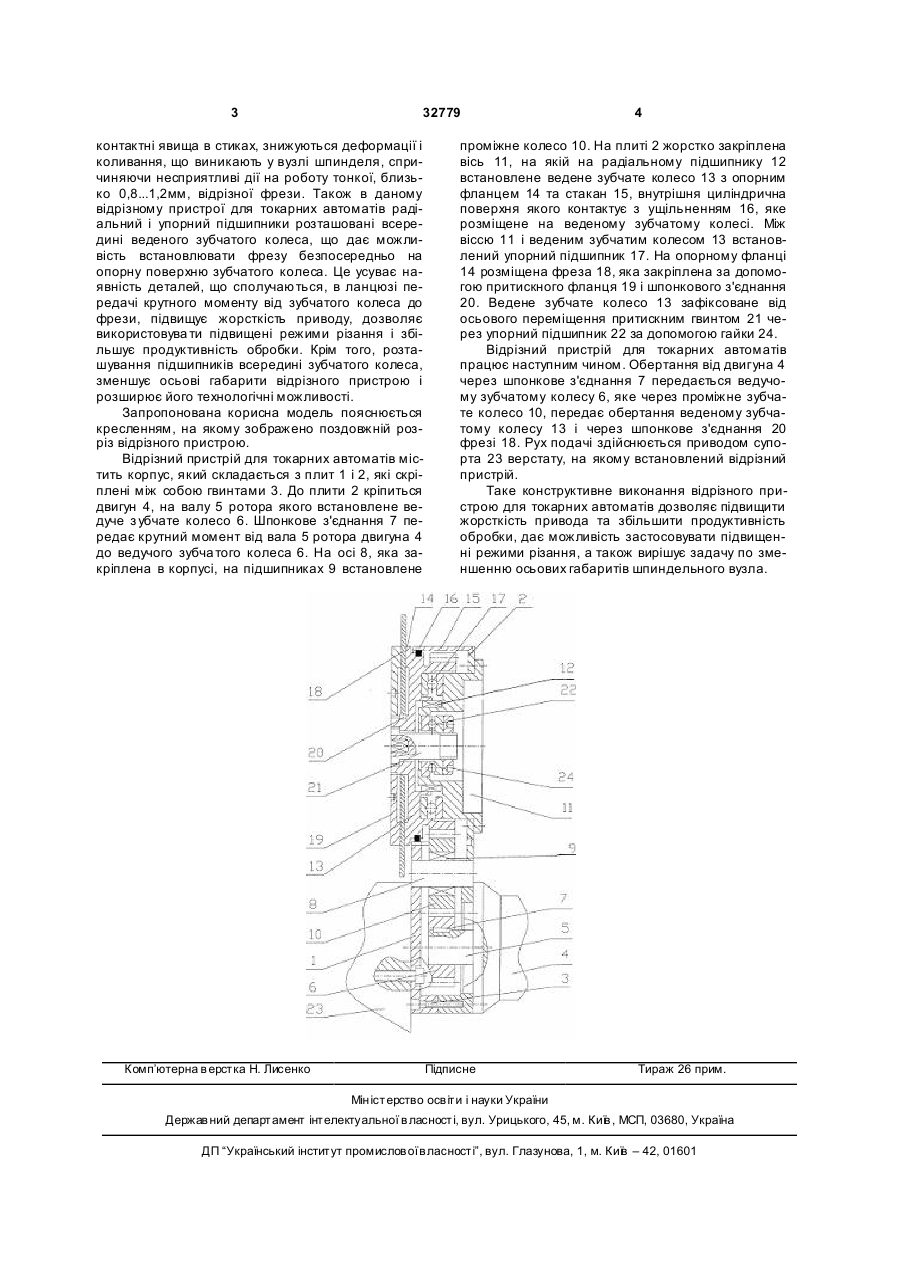

Відрізний пристрій для токарних автоматів, який містить корпус, фрезу, встановлену між опор 3 32779 контактні явища в стиках, знижуються деформації і коливання, що виникають у вузлі шпинделя, спричиняючи несприятливі дії на роботу тонкої, близько 0,8...1,2мм, відрізної фрези. Також в даному відрізному пристрої для токарних автоматів радіальний і упорний підшипники розташовані всередині веденого зубчатого колеса, що дає можливість встановлювати фрезу безпосередньо на опорну поверхню зубчатого колеса. Це усуває наявність деталей, що сполучаються, в ланцюзі передачі крутного моменту від зубчатого колеса до фрези, підвищує жорсткість приводу, дозволяє використовува ти підвищені режими різання і збільшує продуктивність обробки. Крім того, розташування підшипників всередині зубчатого колеса, зменшує осьові габарити відрізного пристрою і розширює його технологічні можливості. Запропонована корисна модель пояснюється кресленням, на якому зображено поздовжній розріз відрізного пристрою. Відрізний пристрій для токарних автоматів містить корпус, який складається з плит 1 і 2, які скріплені між собою гвинтами 3. До плити 2 кріпиться двигун 4, на валу 5 ротора якого встановлене ведуче з убчате колесо 6. Шпонкове з'єднання 7 передає крутний момент від вала 5 ротора двигуна 4 до ведучого зубча того колеса 6. На осі 8, яка закріплена в корпусі, на підшипниках 9 встановлене Комп’ютерна в ерстка Н. Лисенко 4 проміжне колесо 10. На плиті 2 жорстко закріплена вісь 11, на якій на радіальному підшипнику 12 встановлене ведене зубчате колесо 13 з опорним фланцем 14 та стакан 15, внутрішня циліндрична поверхня якого контактує з ущільненням 16, яке розміщене на веденому зубчатому колесі. Між віссю 11 і веденим зубчатим колесом 13 встановлений упорний підшипник 17. На опорному фланці 14 розміщена фреза 18, яка закріплена за допомогою притискного фланця 19 і шпонкового з'єднання 20. Ведене зубчате колесо 13 зафіксоване від осьового переміщення притискним гвинтом 21 через упорний підшипник 22 за допомогою гайки 24. Відрізний пристрій для токарних автоматів працює наступним чином. Обертання від двигуна 4 через шпонкове з'єднання 7 передається ведучому зубчатому колесу 6, яке через проміжне зубчате колесо 10, передає обертання веденому зубчатому колесу 13 і через шпонкове з'єднання 20 фрезі 18. Рух подачі здійснюється приводом супорта 23 верстату, на якому встановлений відрізний пристрій. Таке конструктивне виконання відрізного пристрою для токарних автоматів дозволяє підвищити жорсткість привода та збільшити продуктивність обробки, дає можливість застосовувати підвищенні режими різання, а також вирішує задачу по зменшенню осьових габаритів шпиндельного вузла. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
