Покажчик напруги безконтактний комбінований
Номер патенту: 3300
Опубліковано: 15.11.2004
Автори: Красінський Віктор Миколайович, Толочко Михайло Іванович, Тюкаєв Володимир Костянтинович
Формула / Реферат
Покажчик напруги безконтактний комбінований, який містить приймальну антену, конденсатор, чутливий елемент, компаратор, індикаторні транзисторні елементи, який відрізняється тим, що як чутливий елемент встановлено польовий транзистор, з'єднаний ізольованими затворами з однією з обкладинок конденсатора, а з виходу польового транзистора сигнал, інтегрований ємністю, надходить на вхід компаратора, на другий вхід якого подається з параметричного стабілізатора опорна напруга, вихід компаратора з'єднаний через резистор з базою транзистора першого вихідного каскаду, послідовно в емітер якого ввімкнено резистор, а в колектор - виконавчий світлодіод, емітер першого вихідного каскаду з'єднано з базою другого вихідного каскаду, в колектор якого ввімкнено звуковий виконавчий елемент.
Текст

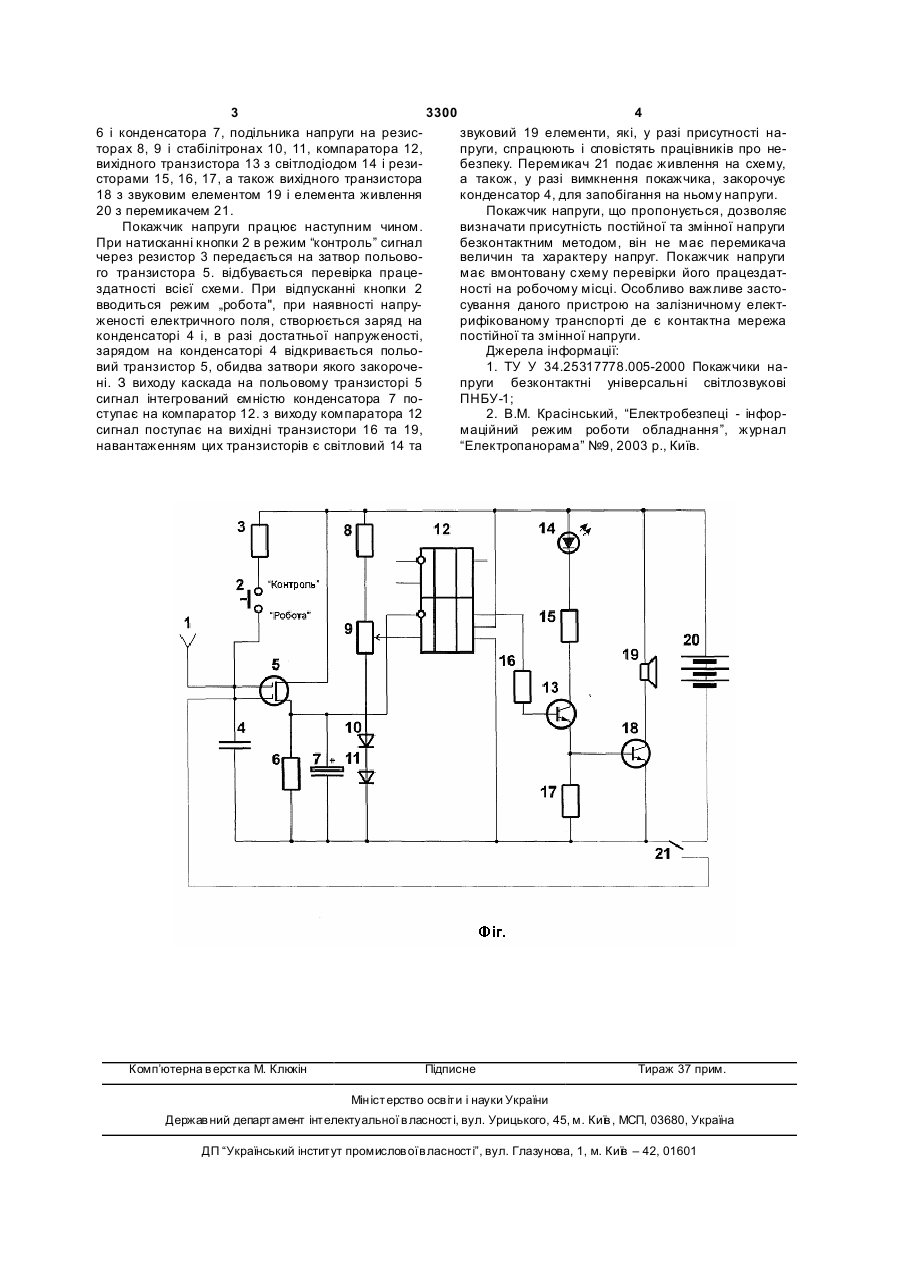

Покажчик напруги безконтактний комбінований, який містить приймальну антену, конденсатор, чутливий елемент, компаратор, індикаторні транзисторні елементи, який відрізняє ться тим, що як чутли вий елемент вста 3 3300 4 6 і конденсатора 7, подільника напруги на резисзвуковий 19 елементи, які, у разі присутності наторах 8, 9 і стабілітронах 10, 11, компаратора 12, пруги, спрацюють і сповістять працівників про невихідного транзистора 13 з світлодіодом 14 і резибезпеку. Перемикач 21 подає живлення на схему, сторами 15, 16, 17, а також вихідного транзистора а також, у разі вимкнення покажчика, закорочує 18 з звуковим елементом 19 і елемента живлення конденсатор 4, для запобігання на ньому напруги. 20 з перемикачем 21. Покажчик напруги, що пропонується, дозволяє Покажчик напруги працює наступним чином. визначати присутність постійної та змінної напруги При натисканні кнопки 2 в режим “контроль” сигнал безконтактним методом, він не має перемикача через резистор 3 передається на затвор польововеличин та характеру напруг. Покажчик напруги го транзистора 5. відбувається перевірка працемає вмонтовану схему перевірки його працездатздатності всієї схеми. При відпусканні кнопки 2 ності на робочому місці. Особливо важливе застовводиться режим „робота", при наявності напрусування даного пристрою на залізничному електженості електричного поля, створюється заряд на рифікованому транспорті де є контактна мережа конденсаторі 4 і, в разі достатньої напруженості, постійної та змінної напруги. зарядом на конденсаторі 4 відкривається польоДжерела інформації: вий транзистор 5, обидва затвори якого закороче1. ТУ У 34.25317778.005-2000 Покажчики нані. З виходу каскада на польовому транзисторі 5 пруги безконтактні універсальні світлозвукові сигнал інтегрований ємністю конденсатора 7 поПНБУ-1; ступає на компаратор 12. з виходу компаратора 12 2. В.М. Красінський, “Електробезпеці - інфорсигнал поступає на вихідні транзистори 16 та 19, маційний режим роботи обладнання”, журнал навантаженням цих транзисторів є світловий 14 та “Електропанорама” №9, 2003 р., Київ. Комп’ютерна в ерстка М. Клюкін Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Автори англійськоюKrasinckyi Viktor Mykolaiovych
Автори російськоюКрасинский Виктор Николаевич
МПК / Мітки
МПК: G01R 19/00
Мітки: безконтактний, напруги, комбінований, покажчик
Код посилання
<a href="https://ua.patents.su/2-3300-pokazhchik-naprugi-bezkontaktnijj-kombinovanijj.html" target="_blank" rel="follow" title="База патентів України">Покажчик напруги безконтактний комбінований</a>
