Покажчик струму короткого замикання

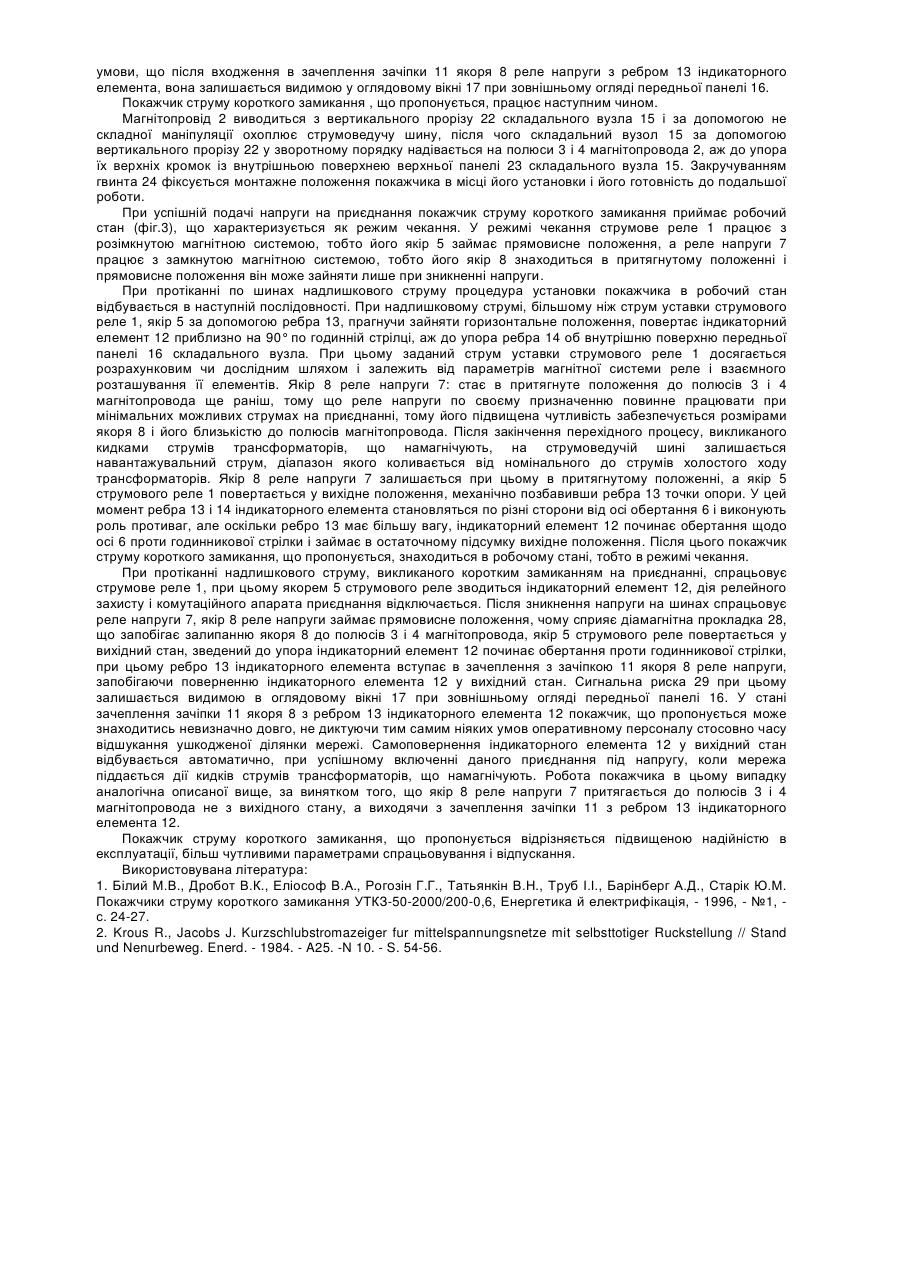

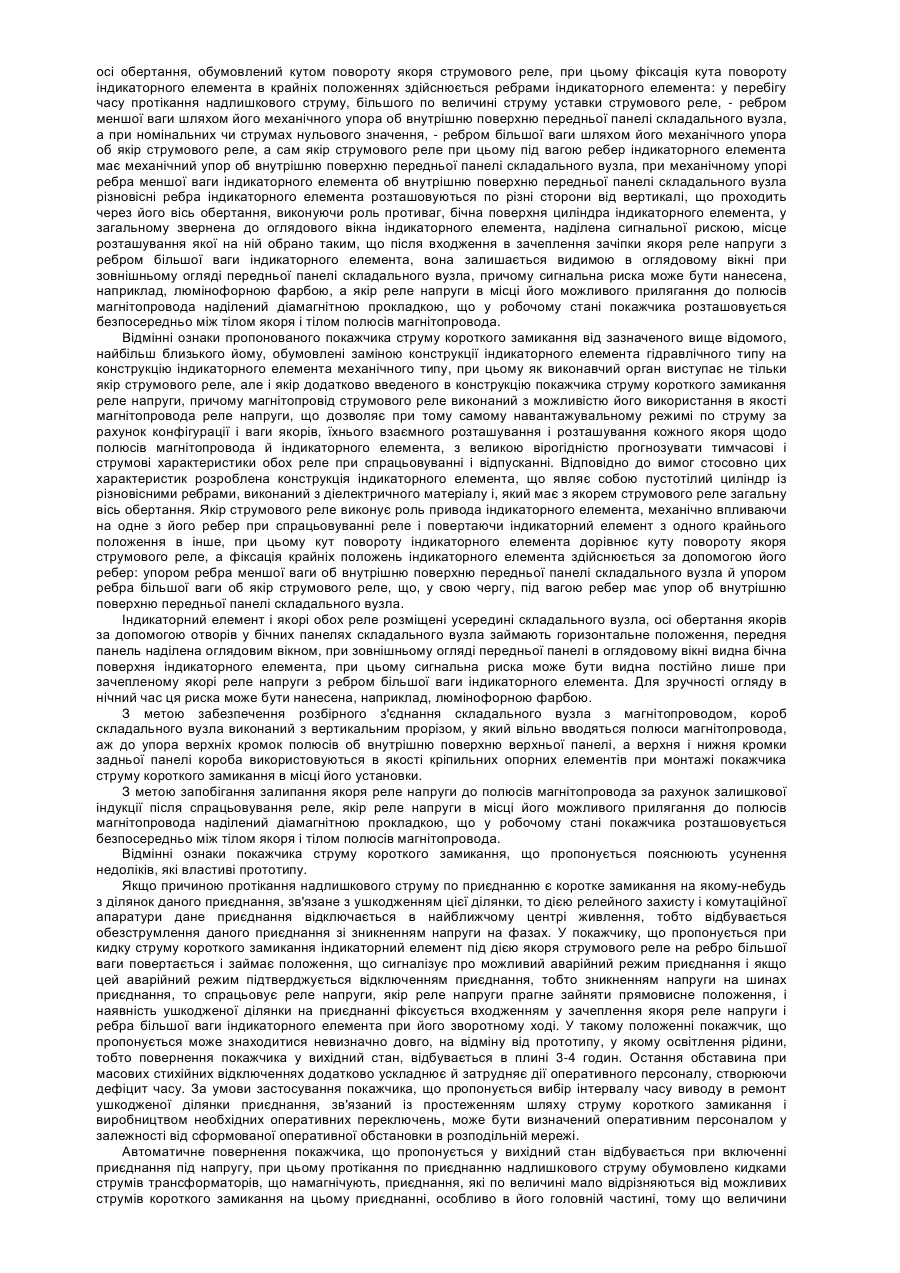

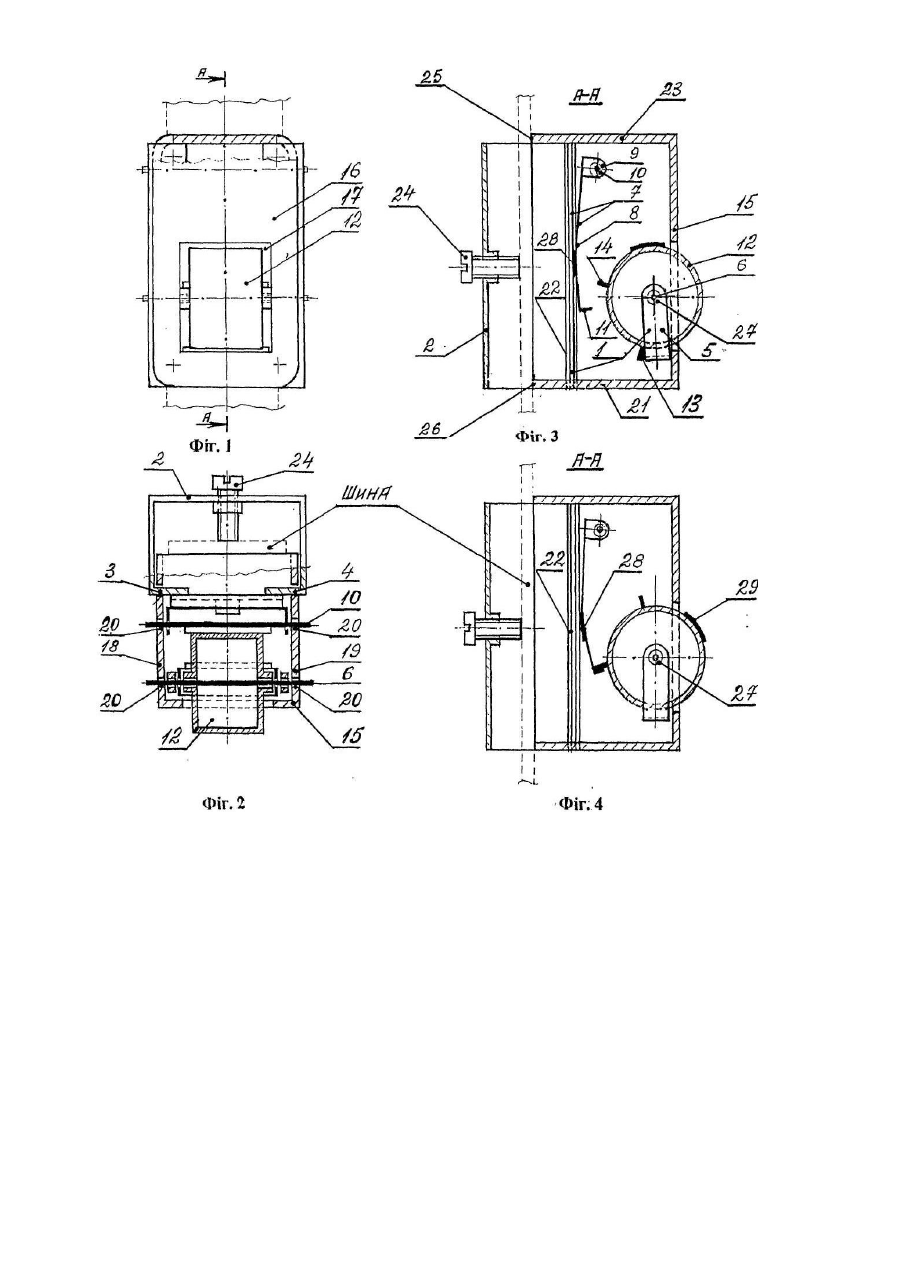

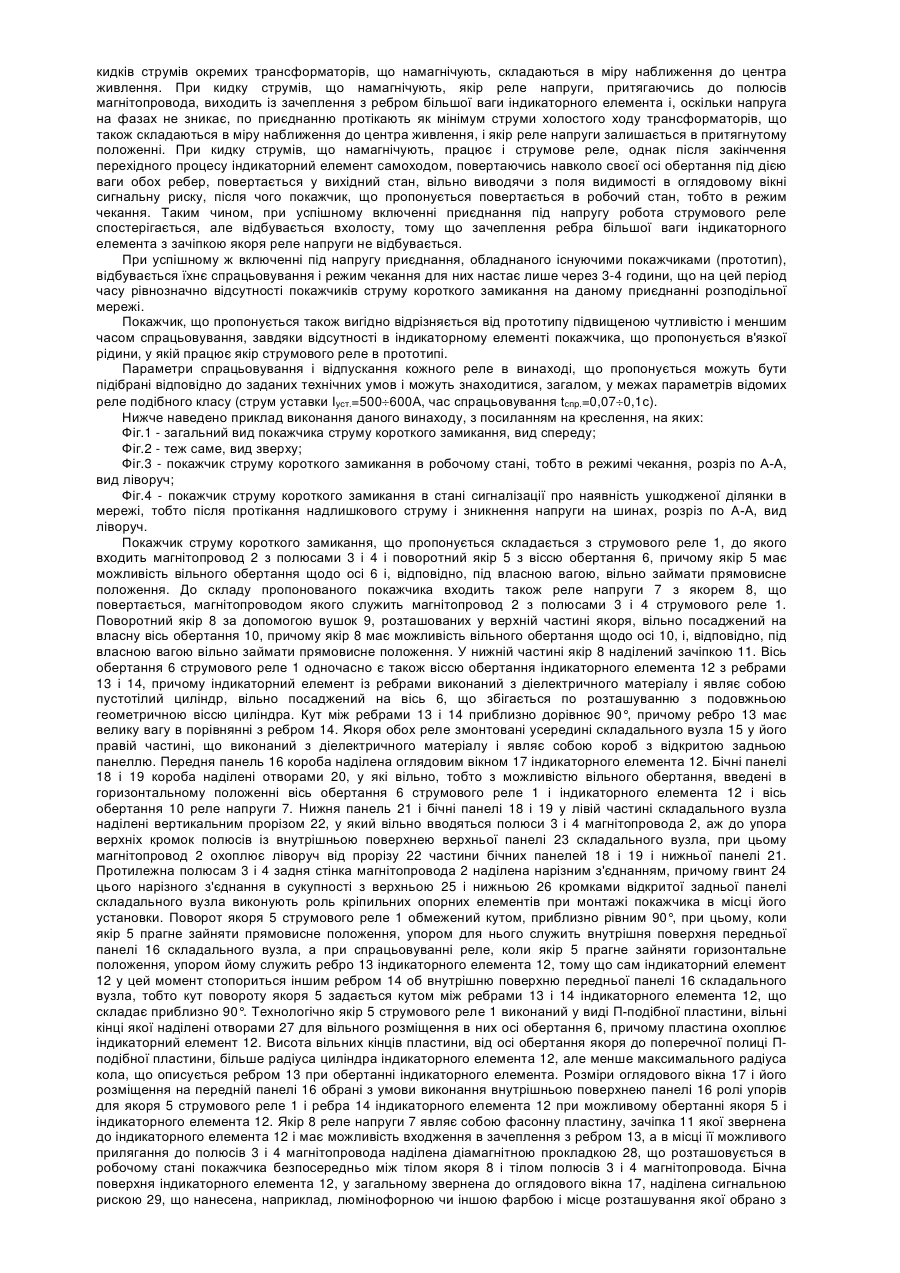

1. Покажчик струму короткого замикання, що містить струмове реле, що складається з магнітопроводу з полюсами і поворотним якорем з віссю обертання, індикаторний елемент, що фіксує протікання надлишкового струму механічним впливом на нього якоря при досягненні надлишковим струмом величини струму уставки реле, при цьому якір реле й індикаторний елемент розміщені усередині складального вузла, виконаного з діелектричного матеріалу і з можливістю рознімного з'єднання з магнітопроводом, який відрізняється тим, що покажчик струму короткого замикання додатково оснащений реле напруги, при цьому магнітопровід струмового реле одночасно служить магнітопроводом реле напруги, а якір реле напруги виконаний з віссю обертання, індикаторний елемент виконаний з діелектричного матеріалу у вигляді пустотілого циліндра з двома різноосьвими ребрами, розташованими на його бічній поверхні і зовні витягнутими відносно неї в радіальному напрямку, причому циліндр вільно посаджений на вісь обертання поворотного якоря струмового реле, що збігається по розташуванню з подовжньою геометричною віссю циліндра, якір струмового реле виконаний у вигляді П-подібної пластини з отворами на вільних кінцях, що охоплює циліндр і за допомогою цих отворів вільно посадженої на власну вісь обертання, поворотний якір реле напруги виконаний у вигляді відрізка пластини, верхня частина якої наділена вушками з отворами, за допомогою яких поворотний якір реле напруги вільно посаджений на власну вісь обертання, а нижня частина пластини має зачіпку, складальний вузол виконаний у вигляді короба з відкритою задньою панеллю, верхня і нижня кромки якої виконують роль кріпильних опорних елементів при монтажі покажчика струму короткого замикання в місці встановлення, передня панель короба має оглядове вікно індикаторного елемента, нижня і бічна панелі в лівій частині короба виконані з вертикальним прорізом, у який вільно вводяться полюси магнітопроводу до упора верхніх кромок полюсів з тілом верхньої панелі, при цьому магнітопровід ліворуч від прорізу охоплює частину бічних і нижніх панелей, бічні панелі мають отвори, у які вільно вводяться в горизонтальному положенні загальна вісь обертання якоря струмового реле й індикаторного елемента і вісь обертання якоря реле напруги, причому взаємне розташування цих осей і розташування кожної осі на бічних панелях складального вузла, а, отже, і просторове розташування обох якорів реле в їхньому прямовисному положенні стосовно полюсів магнітопроводу вибрано з наступних умов: з можливості досягнення заданого струму уставки струмового реле і з урахуванням виконання при цьому якорем струмового реле роботи з повороту індикаторного елемента механічним впливом якоря на ребро більшої ваги індикаторного елемента, з можливості входження в зачеплення зачіпки якоря реле напруги з ребром більшої ваги індикаторного елемента при зменшенні величини надлишкового струму, більшого по величині струму уставки струмового реле, до нульового значення, з можливості досягнення в повітряному зазорі між якорем реле напруги і полюсами магнітопроводу величини мінімальної індукції, що забезпечує вихід якоря реле напруги з зачеплення з ребром більшої ваги індикаторного елемента.

2. Покажчик струму короткого замикання за п. 1, який відрізняється тим, що індикаторний елемент має заданий кут повороту щодо своєї осі обертання, обумовлений кутом повороту якоря струмового реле, при цьому фіксація кута повороту індикаторного елемента в крайніх положеннях здійснюється ребрами індикаторного елемента: у перебігу часу протікання надлишкового струму, більшого за величину струму уставки струмового реле, - ребром меншої ваги шляхом його механічного упора на внутрішню поверхню передньої панелі складального вузла, а при номінальних значеннях або при відсутності струму, - ребром більшої ваги шляхом його механічного упора на якір струмового реле, а сам якір струмового реле при цьому під вагою ребер індикаторного елемента має механічний упор на внутрішню поверхню передньої панелі складального вузла.

3. Покажчик струму короткого замикання за п. 1 або п. 2, який відрізняється тим, що при механічному упорі ребра меншої ваги індикаторного елемента на внутрішню поверхню передньої панелі складального вузла, різноосьові ребра індикаторного елемента розташовуються по різні сторони від вертикалі, що проходить через його вісь обертання, виконуючи роль противаг.

4. Покажчик струму короткого замикання за будь-яким з попередніх пунктів, який відрізняється тим, що бічна поверхня циліндра індикаторного елемента обернена до оглядового вікна індикаторного елемента, має сигнальну риску, місце розташування якої на ній вибрано таким, що після входження в зачеплення зачіпки якоря реле напруги з ребром більшої ваги індикаторного елемента, вона залишається видимою в оглядовому вікні при зовнішньому огляді передньої панелі складального вузла.

5. Покажчик струму короткого замикання за п. 1 та п. 4, який відрізняється тим, що сигнальна риска може бути нанесена, наприклад, люмінофорною фарбою.

6. Покажчик струму короткого замикання за п. 1, який відрізняється тим, що якір реле напруги в місці його можливого прилягання до полюсів магнітопроводу має діамагнітну прокладку, що у робочому стані покажчика розташовується безпосередньо між тілом якоря і тілом полюсів магнітопроводу.
