Апарат для вирощування мікроорганізмів
Формула / Реферат
Апарат для вирощування мікроорганізмів, що складається із реактора, барботажного аераційного пристрою, охолоджувальної сорочки, патрубків підведення живлення і відведення культурального середовища та витяжної труби, який відрізняється тим, що сорочка охолодження гідравлічно зв'язана з випарником теплового насоса, до якого також входять компресор, регулювальний вентиль і конденсатор, гідравлічно з'єднаний з технологічними теплообмінними апаратами і збірником гарячої води.
Текст

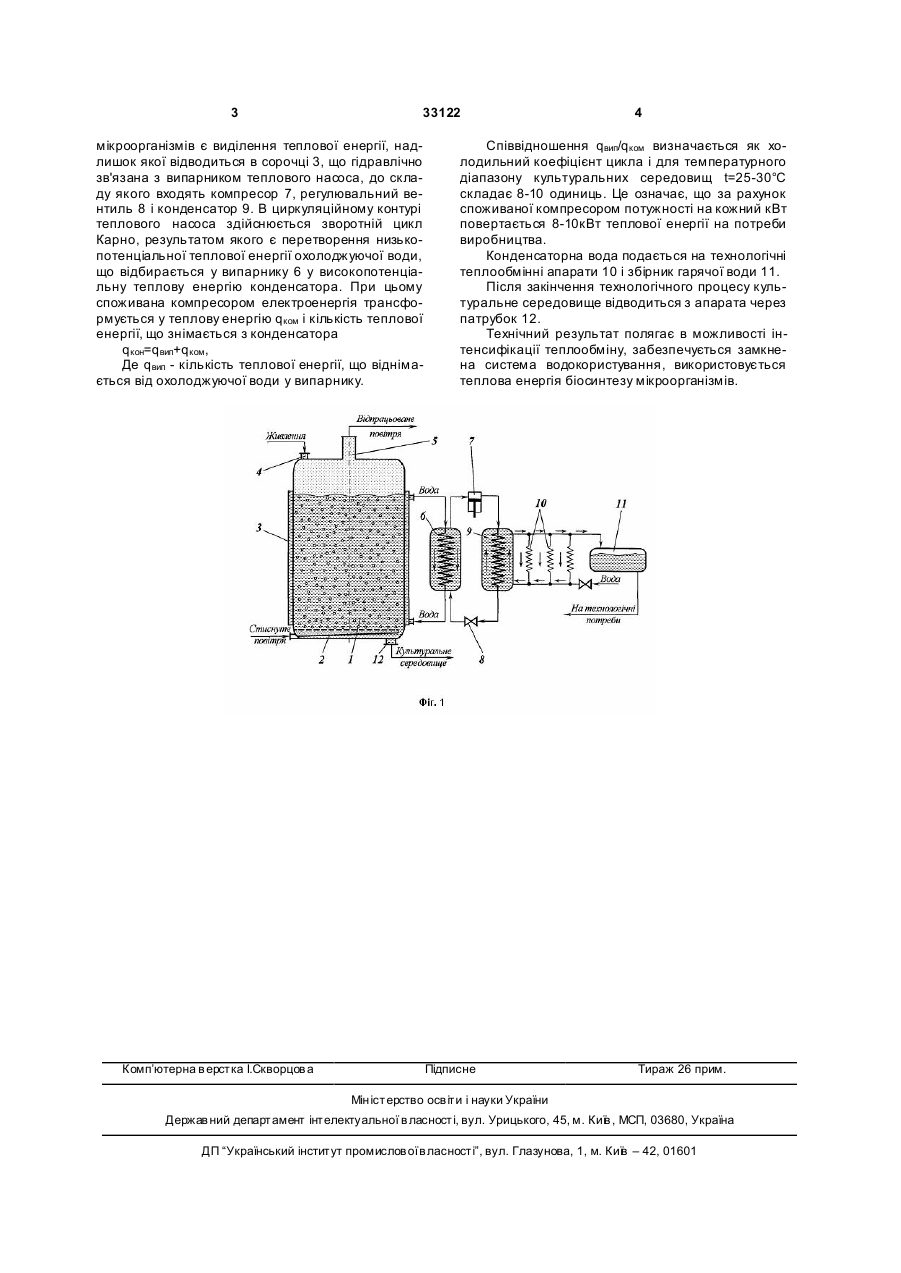

Апарат для вирощування мікроорганізмів, що складається із реактора, барботажного аераційного пристрою, охолоджувальної сорочки, патрубків 3 33122 мікроорганізмів є виділення теплової енергії, надлишок якої відводиться в сорочці 3, що гідравлічно зв'язана з випарником теплового насоса, до складу якого входять компресор 7, регулювальний вентиль 8 і конденсатор 9. В циркуляційному контурі теплового насоса здійснюється зворотній цикл Карно, результатом якого є перетворення низькопотенціальної теплової енергії охолоджуючої води, що відбирається у випарнику 6 у високопотенціальну теплову енергію конденсатора. При цьому споживана компресором електроенергія трансформується у теплову енергію qком і кількість теплової енергії, що знімається з конденсатора qкон=qвип+qком , Де qвип - кількість теплової енергії, що віднімається від охолоджуючої води у випарнику. Комп’ютерна в ерстка І.Скворцов а 4 Співвідношення qвип/qком визначається як холодильний коефіцієнт цикла і для температурного діапазону культуральних середовищ t=25-30°С складає 8-10 одиниць. Це означає, що за рахунок споживаної компресором потужності на кожний кВт повертається 8-10кВт теплової енергії на потреби виробництва. Конденсаторна вода подається на технологічні теплообмінні апарати 10 і збірник гарячої води 11. Після закінчення технологічного процесу культуральне середовище відводиться з апарата через патрубок 12. Технічний результат полягає в можливості інтенсифікації теплообміну, забезпечується замкнена система водокористування, використовується теплова енергія біосинтезу мікроорганізмів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for culturing of microorganisms
Автори англійськоюPiddubnyi Volodymyr Antonovych
Назва патенту російськоюАппарат для выращивания микроорганизмов
Автори російськоюПоддубный Владимир Антонович
МПК / Мітки
МПК: C12M 1/02
Мітки: вирощування, апарат, мікроорганізмів
