Стабілізуюча пластинка
Номер патенту: 33218
Опубліковано: 10.06.2008
Автори: Лілякевич Андрій Анатолійович, Музиченко Петро Федорович, Радомський Олександр Анатолійович
Формула / Реферат
Стабілізуюча пластинка у вигляді жолобоподібної пластинки з отворами для гвинтів, яка відрізняється тим, що пластинка виконана із з'єднаних між собою кілець з отворами, на дистальному кінці пластина переходить у гачок з плоскою площадкою, загнутий в бік ввігнутої поверхні пластини, який має кут повороту у 180° та довжину після повороту, що досягає нижнього краю дистального отвору пластинки, на дистальній частині пластинки розміщений пелюсток із отвором.
Текст

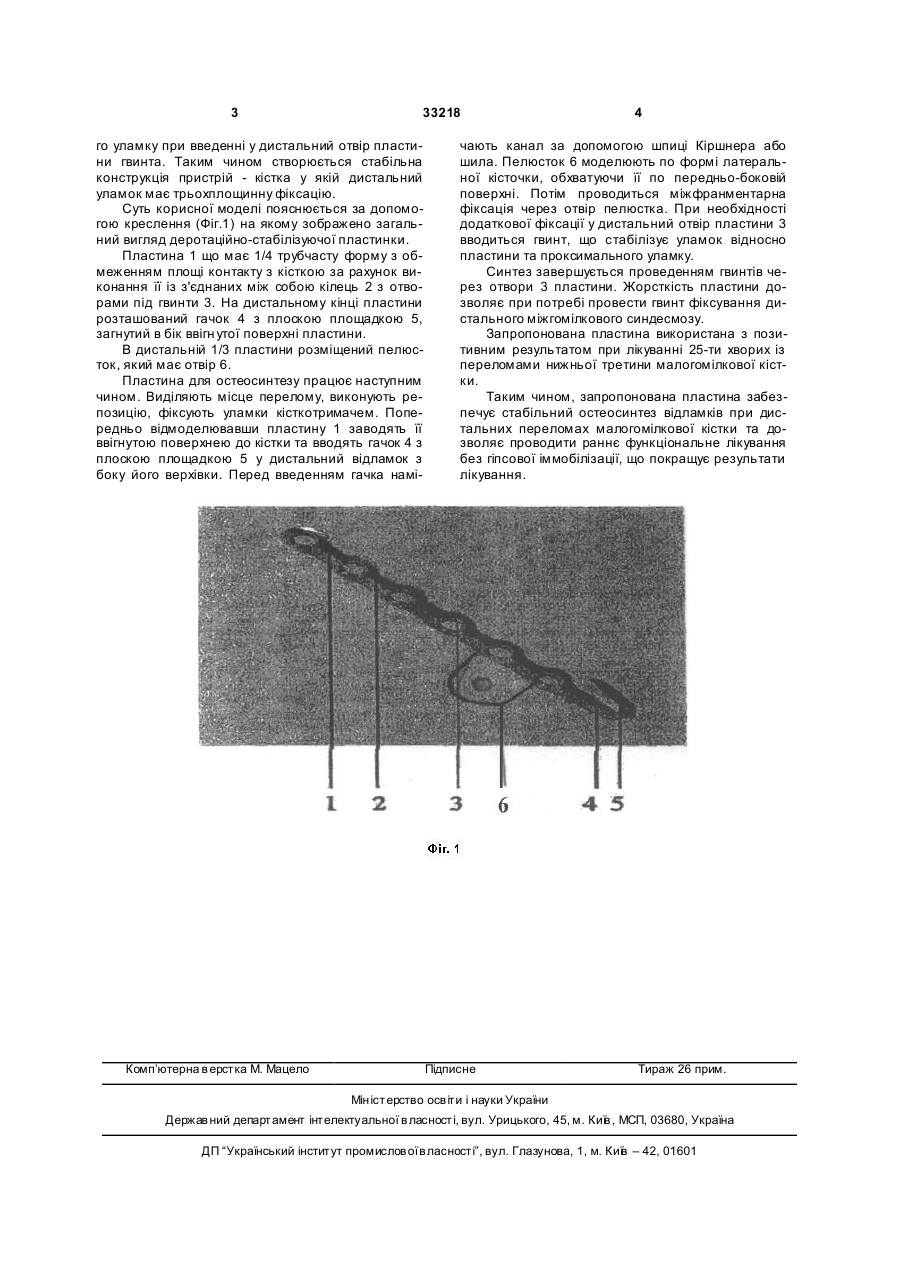

Стабілізуюча пластинка у вигляді жолобоподібної пластинки з отворами для гвинтів, яка відріз 3 33218 го уламку при введенні у дистальний отвір пластини гвинта. Таким чином створюється стабільна конструкція пристрій - кістка у якій дистальний уламок має трьохплощинну фіксацію. Суть корисної моделі пояснюється за допомогою креслення (Фіг.1) на якому зображено загальний вигляд деротаційно-стабілізуючої пластинки. Пластина 1 що має 1/4 трубчасту форму з обмеженням площі контакту з кісткою за рахунок виконання її із з'єднаних між собою кілець 2 з отворами під гвинти 3. На дистальному кінці пластини розташований гачок 4 з плоскою площадкою 5, загнутий в бік ввігн утої поверхні пластини. В дистальній 1/3 пластини розміщений пелюсток, який має отвір 6. Пластина для остеосинтезу працює наступним чином. Виділяють місце перелому, виконують репозицію, фіксують уламки кісткотримачем. Попередньо відмоделювавши пластину 1 заводять її ввігнутою поверхнею до кістки та вводять гачок 4 з плоскою площадкою 5 у дистальний відламок з боку його верхівки. Перед введенням гачка намі Комп’ютерна в ерстка М. Мацело 4 чають канал за допомогою шпиці Кіршнера або шила. Пелюсток 6 моделюють по формі латеральної кісточки, обхватуючи її по передньо-боковій поверхні. Потім проводиться міжфранментарна фіксація через отвір пелюстка. При необхідності додаткової фіксації у дистальний отвір пластини 3 вводиться гвинт, що стабілізує уламок відносно пластини та проксимального уламку. Синтез завершується проведенням гвинтів через отвори 3 пластини. Жорсткість пластини дозволяє при потребі провести гвинт фіксування дистального міжгомілкового синдесмозу. Запропонована пластина використана з позитивним результатом при лікуванні 25-ти хворих із переломами нижньої третини малогомілкової кістки. Таким чином, запропонована пластина забезпечує стабільний остеосинтез відламків при дистальних переломах малогомілкової кістки та дозволяє проводити раннє функціональне лікування без гіпсової іммобілізації, що покращує результати лікування. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStabilizing plate
Автори англійськоюMuzychenko Petro Fedorovych, Radomskyi Oleksandr Anatoliiovych, Liliakevych Andrii Anatoliiovych
Назва патенту російськоюСтабилизирующая пластинка
Автори російськоюМузыченко Петр Федорович, Радомский Александр Анатольевич, Лилякевич Андрей Анатольевич
МПК / Мітки
МПК: A61B 17/56
Мітки: стабілізуюча, пластинка
