Затворне торцеве ущільнення

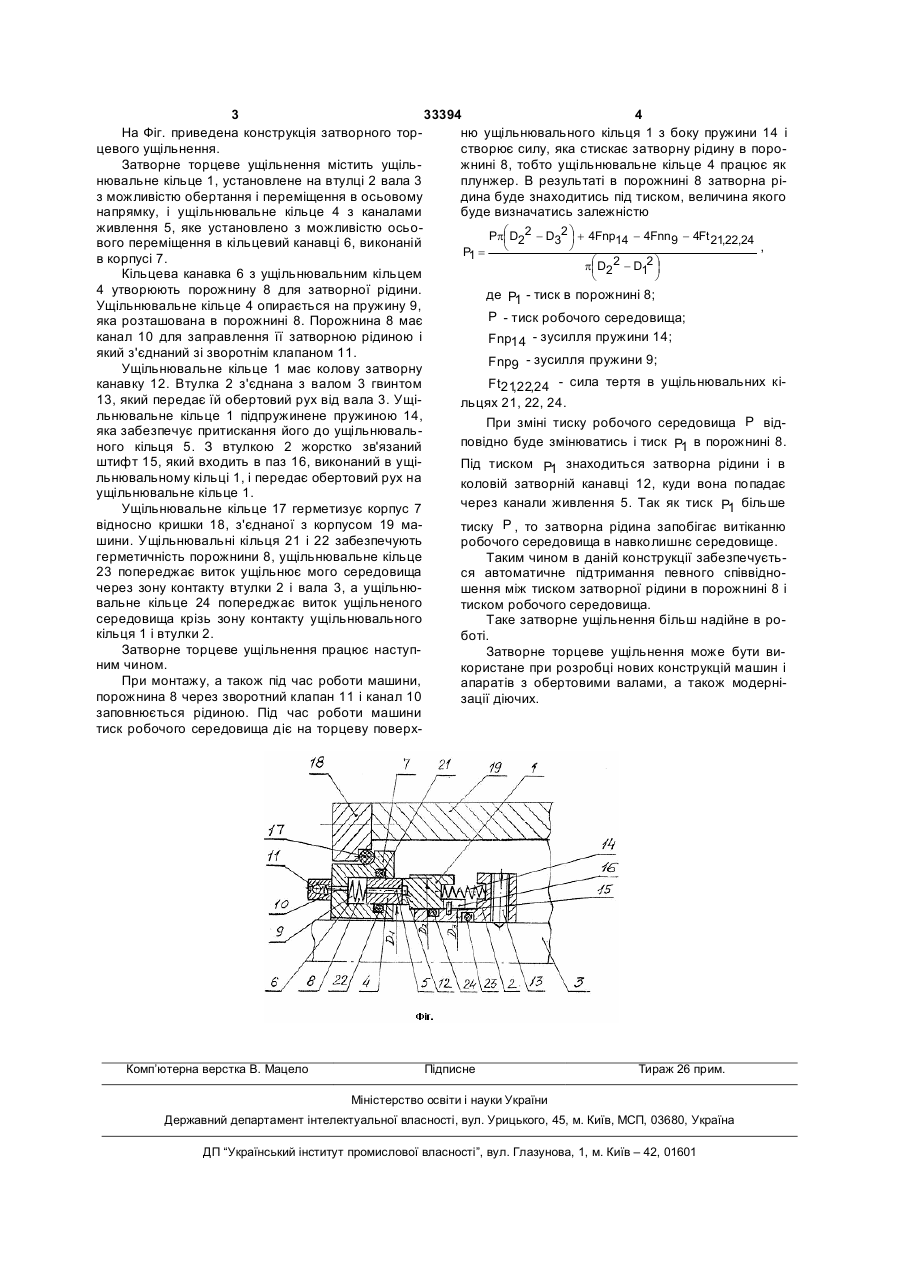

Затворне торцеве ущільнення, що містить пару тертя у вигляді ущільнювального кільця, встановленого на втулці вала з можливістю обер 3 33394 4 ню ущільнювального кільця 1 з боку пружини 14 і На Фіг. приведена конструкція затворного торстворює силу, яка стискає затворну рідину в пороцевого ущільнення. жнині 8, тобто ущільнювальне кільце 4 працює як Затворне торцеве ущільнення містить ущільплунжер. В результаті в порожнині 8 затворна рінювальне кільце 1, установлене на втулці 2 вала 3 дина буде знаходитись під тиском, величина якого з можливістю обертання і переміщення в осьовому буде визначатись залежністю напрямку, і ущільнювальне кільце 4 з каналами живлення 5, яке установлено з можливістю осьоPpæ D22 - D32 ö + 4Fnp14 - 4Fnn9 - 4Ft 21,22,24 ÷ ç вого переміщення в кільцевий канавці 6, виконаній ø è , P = 1 в корпусі 7. pæ D22 - D12 ö ÷ ç Кільцева канавка 6 з ущільнювальним кільцем ø è 4 утворюють порожнину 8 для затворної рідини. де P1 - тиск в порожнині 8; Ущільнювальне кільце 4 опирається на пружину 9, P - тиск робочого середовища; яка розташована в порожнині 8. Порожнина 8 має канал 10 для заправлення її затворною рідиною і Fnp14 - зусилля пружини 14; який з'єднаний зі зворотнім клапаном 11. Fnp9 - зусилля пружини 9; Ущільнювальне кільце 1 має колову затворну канавку 12. Втулка 2 з'єднана з валом 3 гвинтом Ft21 22,24 - сила тертя в ущільнювальних кі, 13, який передає їй обертовий рух від вала 3. Ущільцях 21, 22, 24. льнювальне кільце 1 підпружинене пружиною 14, При зміні тиску робочого середовища P відяка забезпечує притискання його до ущільнювальповідно буде змінюватись і тиск P1 в порожнині 8. ного кільця 5. З втулкою 2 жорстко зв'язаний штифт 15, який входить в паз 16, виконаний в ущіПід тиском P1 знаходиться затворна рідини і в льнювальному кільці 1, і передає обертовий рух на коловій затворній канавці 12, куди вона попадає ущільнювальне кільце 1. через канали живлення 5. Так як тиск P1 більше Ущільнювальне кільце 17 герметизує корпус 7 відносно кришки 18, з'єднаної з корпусом 19 матиску P , то затворна рідина запобігає витіканню шини. Ущільнювальні кільця 21 і 22 забезпечують робочого середовища в навколишнє середовище. герметичність порожнини 8, ущільнювальне кільце Таким чином в даній конструкції забезпечуєть23 попереджає виток ущільнює мого середовища ся автоматичне підтримання певного співвідночерез зону контакту втулки 2 і вала 3, а ущільнюшення між тиском затворної рідини в порожнині 8 і вальне кільце 24 попереджає виток ущільненого тиском робочого середовища. середовища крізь зону контакту ущільнювального Таке затворне ущільнення більш надійне в рокільця 1 і втулки 2. боті. Затворне торцеве ущільнення працює наступЗатворне торцеве ущільнення може бути виним чином. користане при розробці нових конструкцій машин і При монтажу, а також під час роботи машини, апаратів з обертовими валами, а також модерніпорожнина 8 через зворотний клапан 11 і канал 10 зації діючих. заповнюється рідиною. Під час роботи машини тиск робочого середовища діє на торцеву поверх Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
