Торцеве ущільнення

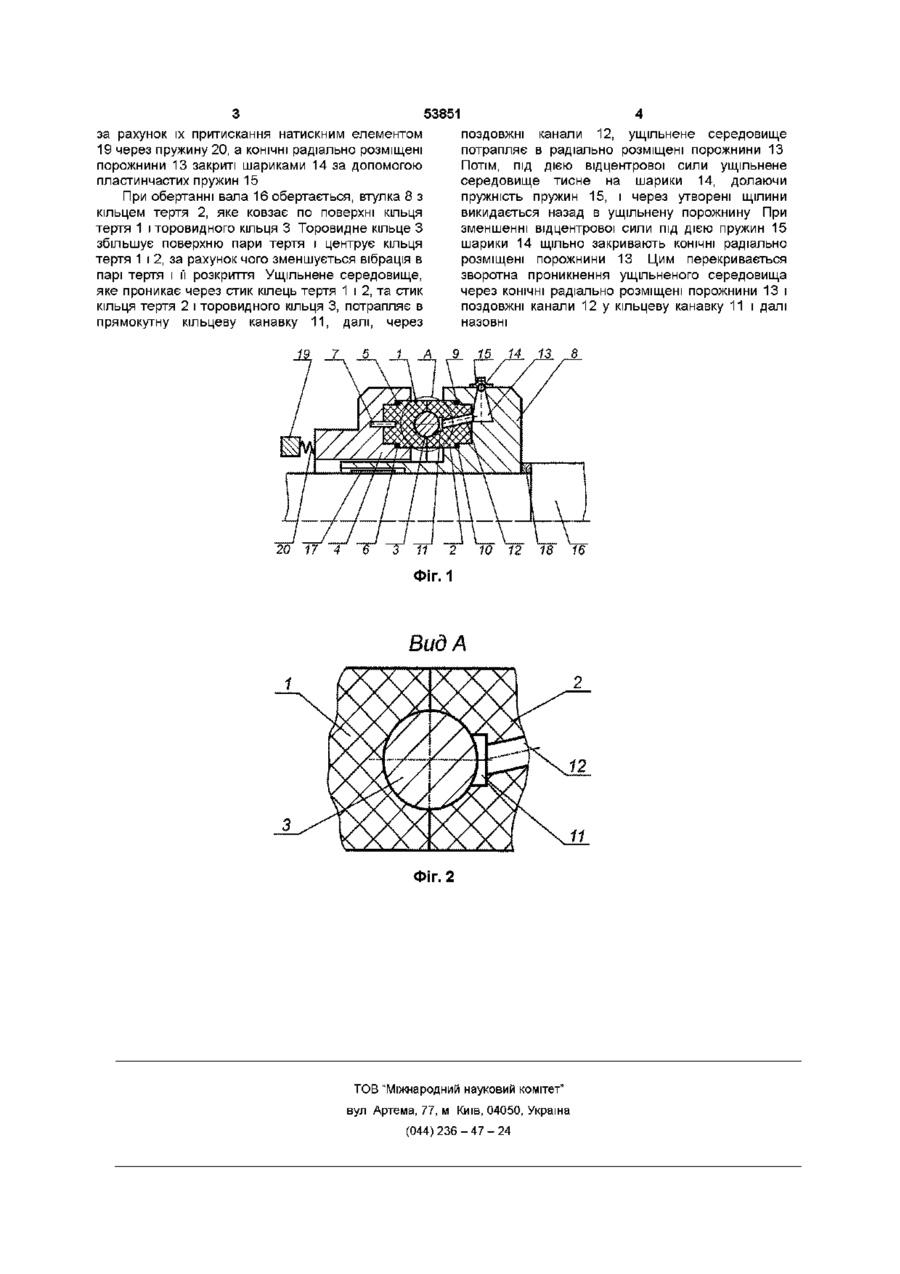

Торцеве ущільнення, що містить корпус, втулку, вал, обертове та необертове ущільнювальні кільця, які контактують між собою по плоскій поверхні тертя, причому на поверхні тертя обертового кільця виконана кільцева канавка, яка, з боку основи, сполучена осьовими каналами з конічними радіально розміщеними порожнинами, які сполучені з ущільненою порожниною, з якою вони розділені шариками за допомогою закріплених на ЗОВНІШНІЙ поверхні обертового ущільнювального кільця пластинчастих пружин, яке відрізняється тим, що на поверхні кілець тертя виконані кільцеві канавки напівкруглого перерізу так, що при їх збиранні створюється тороподібна порожнина, в яку встановлюється тороподібне кільце, що контактує з кільцями тертя по поверхні згаданої порожнини Винахід належить до ущільнювальних пристроїв обертових валів насосів, машин та апаратів хімічної, нафтопереробної та інших галузей промисловості Відоме торцеве ущільнення (Ас СССР № 2028525) найбільш близьке за своєю технічною суттю до запропонованого, що містить корпус, втулку, вал, обертове та необертове ущільнювальні кільця, які контактують між собою по плоскій поверхні тертя, причому, на поверхні тертя обертового кільця виконана кільцева канавка, яка, з боку основи, сполучена осьовими каналами з конічними радіально розміщеними порожнинами, які сполучені з ущільненою порожниною, з якою вони розділені шариками за допомогою закріплених на ЗОВНІШНІЙ поверхні обертового ущільнювального кільця кільцями, тертя, по поверхні згаданої порожнини На фіг 1 зображене торцеве ущільнення, загальний вигляд, на фіг 2 - вид А на фіг 1 Торцеве ущільнення складається з необертового та обертового кілець тертя 1 та 2 на торцевій поверхні яких виконані кільцеві канавки напівкруглого перерізу так, що при збиранні утворюють торовидну порожнину, в яку встановлено торовидне кільце 3 Необертове, рухоме в осьовому напрямку, кільце тертя 1, встановлене в корпусі 4, загерметизоване за допомогою вторинних ущільнень 5 та 6 і закріплене штифтами 7 Обертове кільце 2 встановлене у втулці 8 і загерметизоване вторинними ущільненнями 9 та 10 На дні кільцевої канавки напівкруглого перерізу кільця тертя 2 виконана кільцева канавка прямокутного перерізу 11 з'єднана поздовжніми каналами 12 з конічними радіально розміщеними порожнинами 13, які виконані у втулці 8 Порожнини 13 закриті шариками 14 за допомогою пластинчастих пружин 15 Втулка 8 з'єднана з валом 16 за допомогою шпонки 17 і герметизується вторинним, ущільненням 18, Необертове кільце тертя 1 притиснуте до обертового кільця 2 натисним елементом 19 через пружину 20 пластинчастих пружин Основним недоліком відомого торцевого ущільнення є те, що під час роботи торцевого ущільнення в парі тертя виникає вібрація та розкриття стику із-за радіальної та кутової неспіввісності кілець тертя Задача винаходу - зменшити радіальну та кутову неспіввісності кілець тертя Технічний результат досягається тим, що на поверхні кілець тертя виконані кільцеві канавки напівкруглого перерізу так, що при збиранні утворюється торовидна порожнина, в яку встановлено торовидне кільце, яке контактує з Ущільнення працює наступним чином При зупиненому валу 16 герметизація ущільнення здійснюється стиком, кілець тертя 1 і 2 і стиком кілець тертя 1 і 2 зторовидним кільцем З, ю 00 со ю 53851 за рахунок їх притискання натискним елементом 19 через пружину 20, а КОНІЧНІ радіально розміщені порожнини 13 закриті шариками 14 за допомогою пластинчастих пружин 15 При обертанні вала 16 обертається, втулка 8 з кільцем тертя 2, яке ковзає по поверхні кільця тертя 1 і торовидного кільця 3 Торовидне кільце З збільшує поверхню пари тертя і центрує кільця тертя 1 і 2, за рахунок чого зменшується вібрація в парі тертя і її розкриття Ущільнене середовище, яке проникає через стик кілець тертя 1 і 2, та стик кільця тертя 2 і торовидного кільця 3, потрапляє в прямокутну кільцеву канавку 1 1 , далі, через 19 20 17 поздовжні канали 12, ущільнене середовище потрапляє в радіально розміщені порожнини 13 Потім, ПІД ДІЄЮ відцентрової сили ущільнене середовище тисне на шарики 14, долаючи пружність пружин 15, і через утворені щілини викидається назад в ущільнену порожнину При зменшенні відцентрової сили під дією пружин 15 шарики 14 щільно закривають КОНІЧНІ радіально розміщені порожнини 13 Цим перекривається зворотна проникнення ущільненого середовища через КОНІЧНІ радіально розміщені порожнини 13 і поздовжні канали 12 у кільцеву канавку 11 і далі назовні 15 4 14 6 13 8 18 7 16 ФІГ. 1 Вид А Фіг. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
