Пристрій для захисту опор морських стаціонарних платформ від дії льоду
Номер патенту: 33417
Опубліковано: 25.06.2008
Автори: Ажермачов Геннадій Арсентійович, Ажермачов Сергій Геннадійович
Формула / Реферат
1. Пристрій для захисту опор морських стаціонарних платформ від дії льоду, що включає закріплений на опорі зрізаний конус, розміщений меншою основою вниз, з наскрізним отвором поздовж висоти, виконаний з можливістю ковзання поздовж опори, який містить порожнину, що сполучена з баластним насосом, розміщені на зовнішній поверхні конуса поздовжні ребра, який відрізняється тим, що додатково містить закріплену на консолі з можливістю радіального та кругового переміщення вертикальну штангу, яка в свою чергу виконана з можливістю переміщення у вертикальному напрямі, оснащену різальним елементом.
2. Пристрій за п.1, який відрізняється тим, що консоль закріплена на зрізаному конусі.
Текст

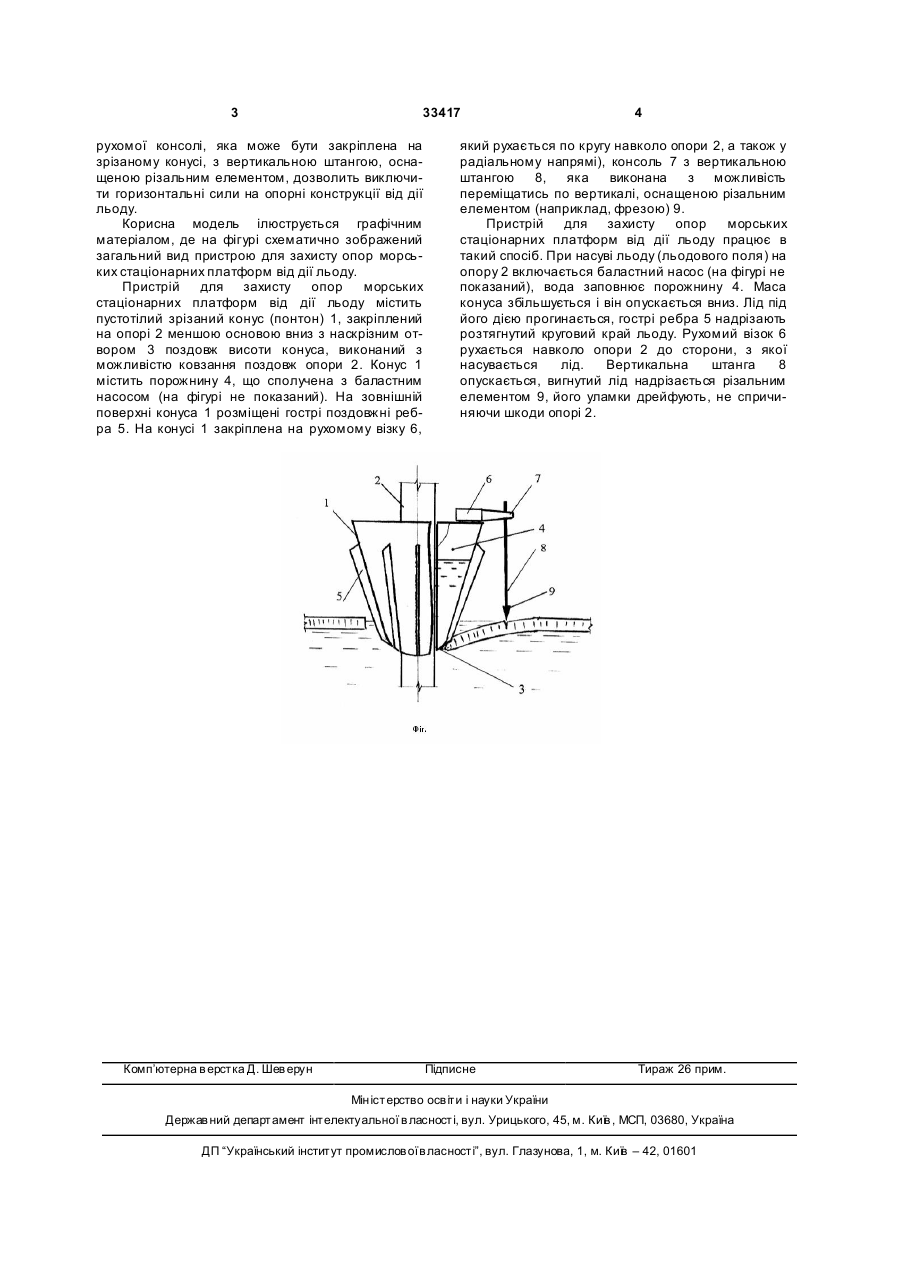

1. Пристрій для захисту опор морських стаціонарних платформ від дії льоду, що включає закріплений на опорі зрізаний конус, розміщений меншою основою вниз, з наскрізним отвором поздовж 3 33417 рухомої консолі, яка може бути закріплена на зрізаному конусі, з вертикальною штангою, оснащеною різальним елементом, дозволить виключити горизонтальні сили на опорні конструкції від дії льоду. Корисна модель ілюструється графічним матеріалом, де на фігурі схематично зображений загальний вид пристрою для захисту опор морських стаціонарних платформ від дії льоду. Пристрій для захисту опор морських стаціонарних платформ від дії льоду містить пустотілий зрізаний конус (понтон) 1, закріплений на опорі 2 меншою основою вниз з наскрізним отвором 3 поздовж висоти конуса, виконаний з можливістю ковзання поздовж опори 2. Конус 1 містить порожнину 4, що сполучена з баластним насосом (на фігурі не показаний). На зовнішній поверхні конуса 1 розміщені гострі поздовжні ребра 5. На конусі 1 закріплена на рухомому візку 6, Комп’ютерна в ерстка Д. Шев ерун 4 який рухається по кругу навколо опори 2, а також у радіальному напрямі), консоль 7 з вертикальною штангою 8, яка виконана з можливість переміщатись по вертикалі, оснащеною різальним елементом (наприклад, фрезою) 9. Пристрій для захисту опор морських стаціонарних платформ від дії льоду працює в такий спосіб. При насуві льоду (льодового поля) на опору 2 включається баластний насос (на фігурі не показаний), вода заповнює порожнину 4. Маса конуса збільшується і він опускається вниз. Лід під його дією прогинається, гострі ребра 5 надрізають розтягнутий круговий край льоду. Рухомий візок 6 рухається навколо опори 2 до сторони, з якої насувається лід. Вертикальна штанга 8 опускається, вигнутий лід надрізається різальним елементом 9, його уламки дрейфують, не спричиняючи шкоди опорі 2. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for protection of supports of offshore stationary platforms against effect of ice
Автори англійськоюAzhermachov Hennadii Arsentiiovych, Azhermachov Serhii Hennadiiovych
Назва патенту російськоюУстройство для защиты опор морских стационарных платформ от действия льда
Автори російськоюАжермачов Геннадий Арсентьевич, Ажермачов Сергей Геннадиевич
МПК / Мітки
МПК: E02B 17/00, E02B 15/00
Мітки: пристрій, льоду, платформ, дії, морських, опор, стаціонарних, захисту
