Збірний різець
Номер патенту: 33418
Опубліковано: 25.06.2008
Формула / Реферат
Збірний різець із клиновим механізмом закріплення різальної пластини у гнізді державки на підкладці й опорному штифті за допомогою кріпильної планки, який відрізняється тим, що кріпильна планка виконана з прямокутним вирізом, сторони якого відповідають розмірам різальної пластини, і встановлена на державці з можливістю переміщення уздовж однієї з діагоналей різальної пластини, при цьому опорний штифт розміщений з умови знаходження його осі і зазначеної діагоналі в одній площині.
Текст

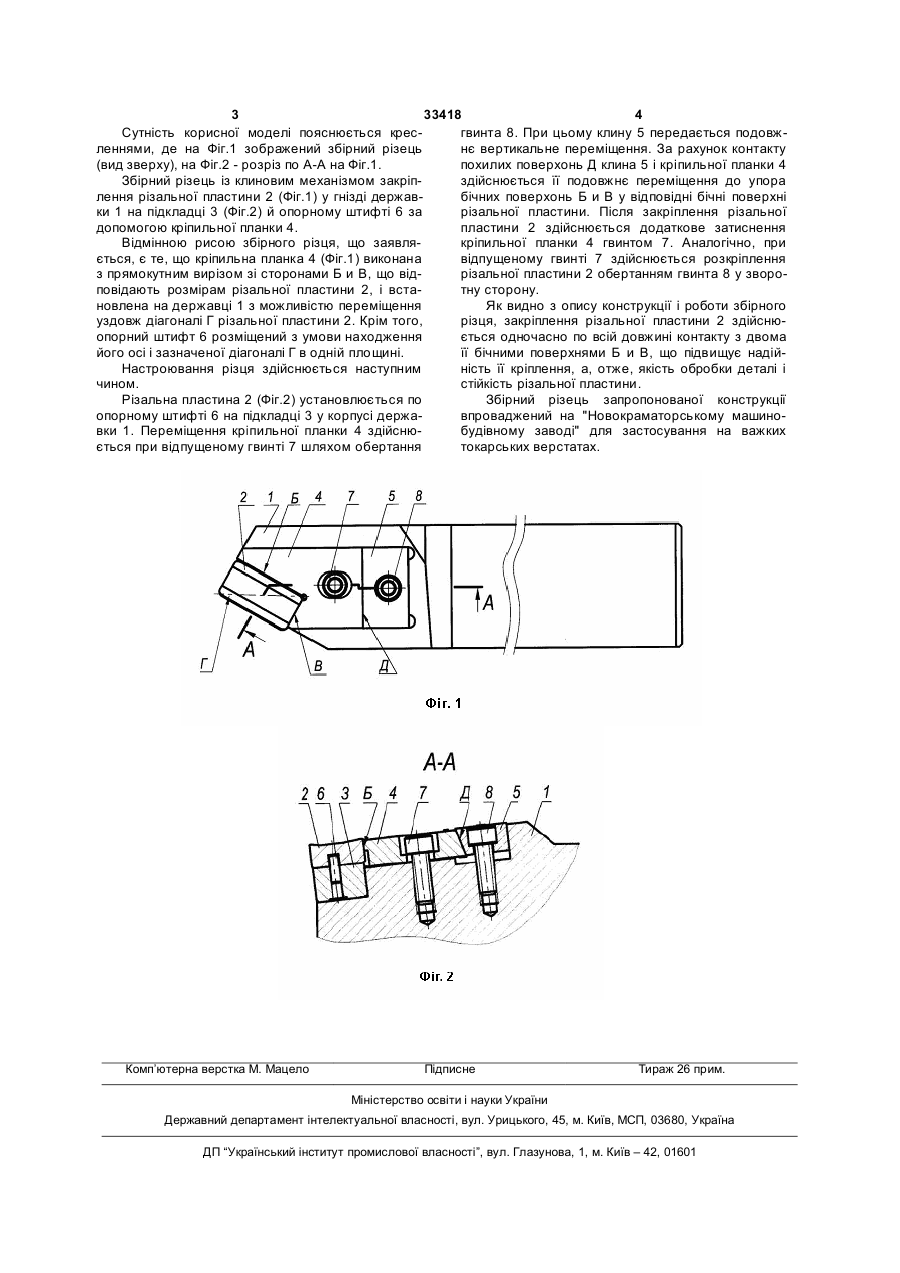

Збірний різець із клиновим механізмом закріплення різальної пластини у гнізді державки на під 3 33418 4 гвинта 8. При цьому клину 5 передається подовжСутність корисної моделі пояснюється креснє вертикальне переміщення. За рахунок контакту леннями, де на Фіг.1 зображений збірний різець похилих поверхонь Д клина 5 і кріпильної планки 4 (вид зверху), на Фіг.2 - розріз по А-А на Фіг.1. здійснюється її подовжнє переміщення до упора Збірний різець із клиновим механізмом закріпбічних поверхонь Б и В у відповідні бічні поверхні лення різальної пластини 2 (Фіг.1) у гнізді державрізальної пластини. Після закріплення різальної ки 1 на підкладці 3 (Фіг.2) й опорному штифті 6 за пластини 2 здійснюється додаткове затиснення допомогою кріпильної планки 4. кріпильної планки 4 гвинтом 7. Аналогічно, при Відмінною рисою збірного різця, що заявлявідпущеному гвинті 7 здійснюється розкріплення ється, є те, що кріпильна планка 4 (Фіг.1) виконана різальної пластини 2 обертанням гвинта 8 у звороз прямокутним вирізом зі сторонами Б и В, що відтну сторону. повідають розмірам різальної пластини 2, і встаЯк видно з опису конструкції і роботи збірного новлена на державці 1 з можливістю переміщення різця, закріплення різальної пластини 2 здійснюуздовж діагоналі Г різальної пластини 2. Крім того, ється одночасно по всій довжині контакту з двома опорний штифт 6 розміщений з умови находження її бічними поверхнями Б и В, що підвищує надіййого осі і зазначеної діагоналі Г в одній площині. ність її кріплення, а, отже, якість обробки деталі і Настроювання різця здійснюється наступним стійкість різальної пластини. чином. Збірний різець запропонованої конструкції Різальна пластина 2 (Фіг.2) установлюється по впроваджений на "Новокраматорському машиноопорному штифті 6 на підкладці 3 у корпусі держабудівному заводі" для застосування на важких вки 1. Переміщення кріпильної планки 4 здійснютокарських верстатах. ється при відпущеному гвинті 7 шляхом обертання Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюComposite cutter
Автори англійськоюNoskov Vitalii Vasyliovych, Patsiora Andrii Pavlovych
Назва патенту російськоюСборный резец
Автори російськоюНосков Виталий Васильевич, Пациора Андрей Павлович
МПК / Мітки
МПК: B23B 27/16
