Кернорвач

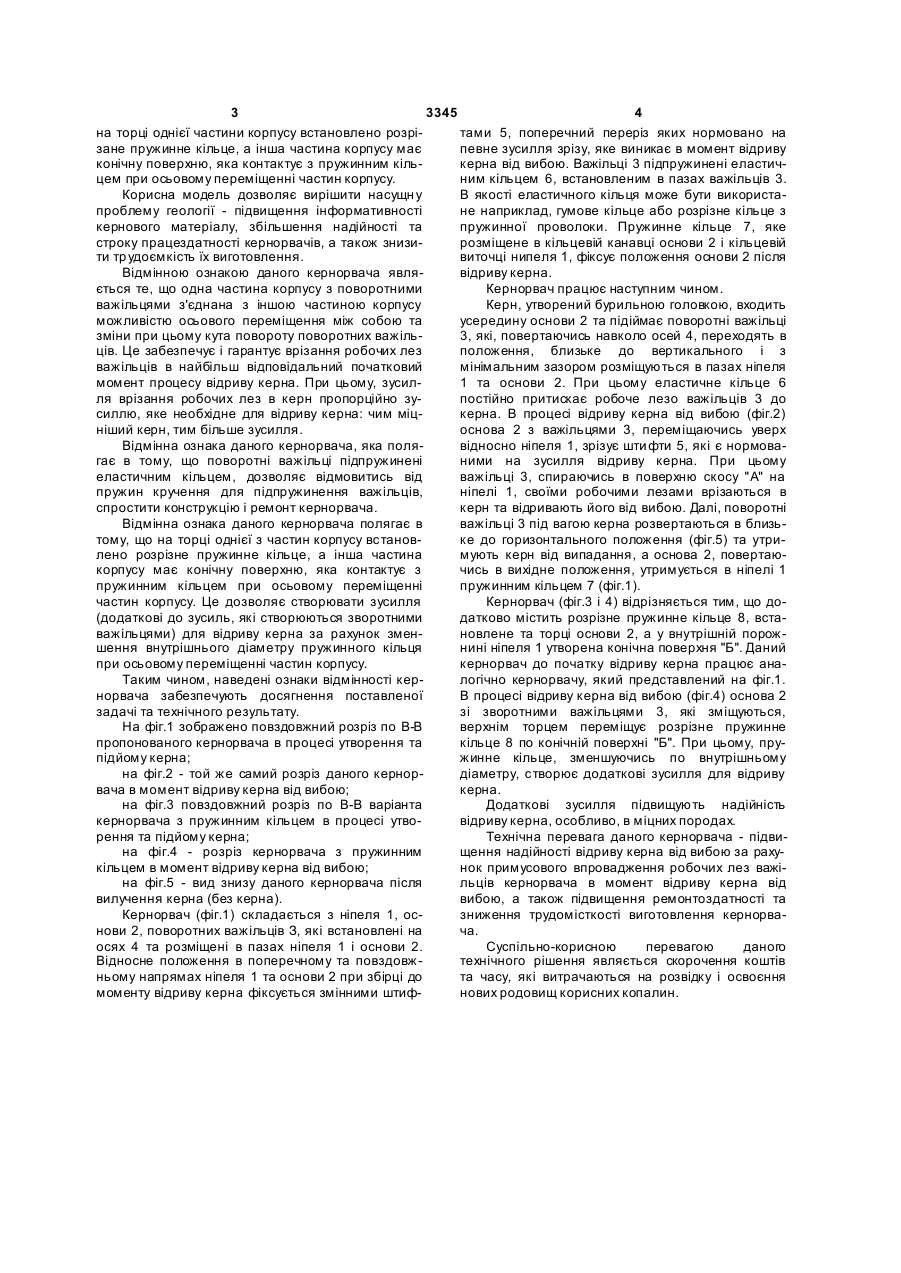

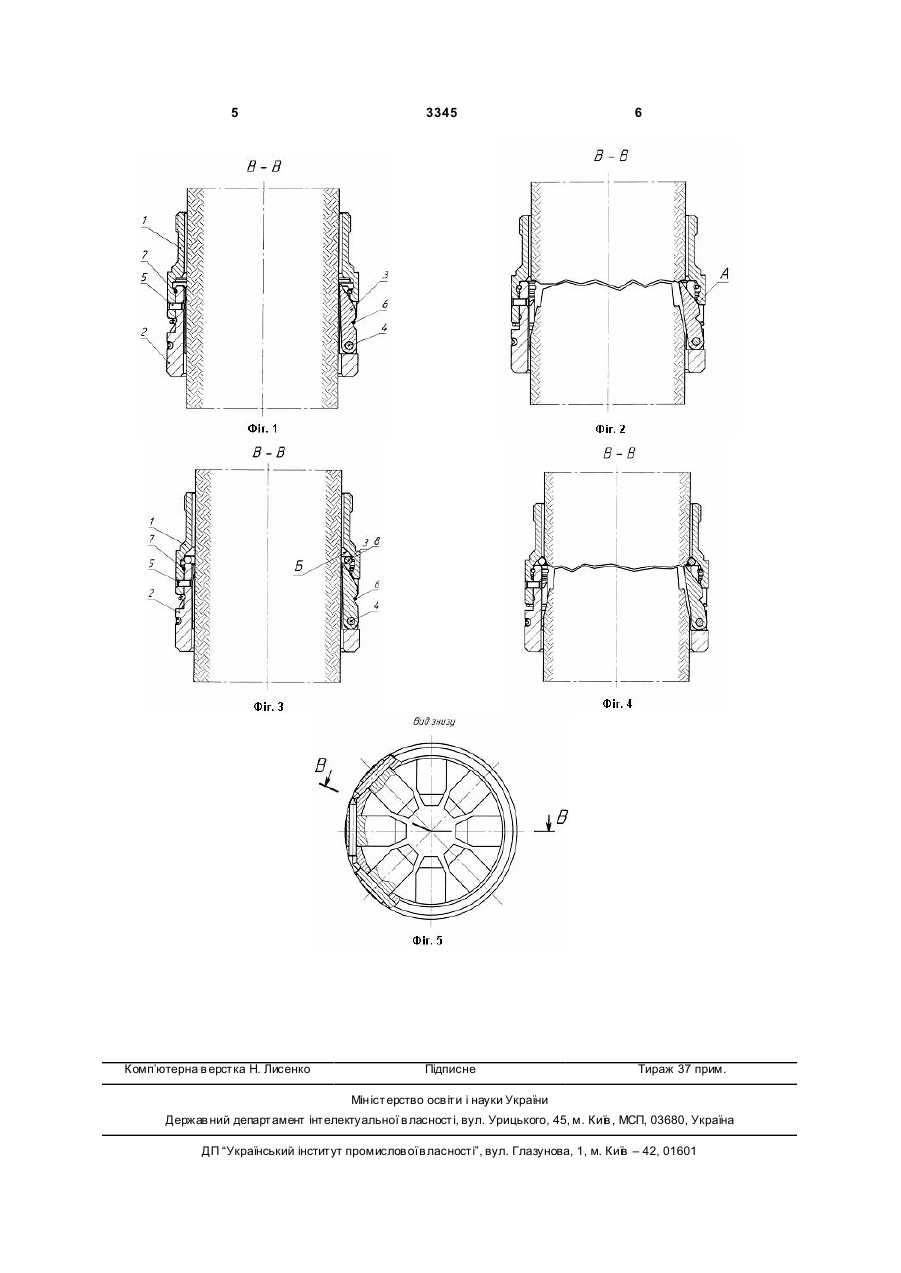

1. Керновач, який містить корпус з двох частин з вікнами, що утворені при з'єднанні частин корпусу, поворотні важільці, підпружинені пружинами 3 3345 4 на торці однієї частини корпусу встановлено розрітами 5, поперечний переріз яких нормовано на зане пружинне кільце, а інша частина корпусу має певне зусилля зрізу, яке виникає в момент відриву конічну поверхню, яка контактує з пружинним кількерна від вибою. Важільці 3 підпружинені еластичцем при осьовому переміщенні частин корпусу. ним кільцем 6, встановленим в пазах важільців 3. Корисна модель дозволяє вирішити насущн у В якості еластичного кільця може бути використапроблему геології - підвищення інформативності не наприклад, гумове кільце або розрізне кільце з кернового матеріалу, збільшення надійності та пружинної проволоки. Пружинне кільце 7, яке строку працездатності кернорвачів, а також знизирозміщене в кільцевій канавці основи 2 і кільцевій ти тр удоємкість їх виготовлення. виточці нипеля 1, фіксує положення основи 2 після Відмінною ознакою даного кернорвача являвідриву керна. ється те, що одна частина корпусу з поворотними Кернорвач працює наступним чином. важільцями з'єднана з іншою частиною корпусу Керн, утворений бурильною головкою, входить можливістю осьового переміщення між собою та усередину основи 2 та підіймає поворотні важільці зміни при цьому кута повороту поворотних важіль3, які, повертаючись навколо осей 4, переходять в ців. Це забезпечує і гарантує врізання робочих лез положення, близьке до вертикального і з важільців в найбільш відповідальний початковий мінімальним зазором розміщуються в пазах ніпеля момент процесу відриву керна. При цьому, зусил1 та основи 2. При цьому еластичне кільце 6 ля врізання робочих лез в керн пропорційно зупостійно притискає робоче лезо важільців 3 до силлю, яке необхідне для відриву керна: чим міцкерна. В процесі відриву керна від вибою (фіг.2) ніший керн, тим більше зусилля. основа 2 з важільцями 3, переміщаючись уверх Відмінна ознака даного кернорвача, яка полявідносно ніпеля 1, зрізує шти фти 5, які є нормовагає в тому, що поворотні важільці підпружинені ними на зусилля відриву керна. При цьому еластичним кільцем, дозволяє відмовитись від важільці 3, спираючись в поверхню скосу "А" на пружин кручення для підпружинення важільців, ніпелі 1, своїми робочими лезами врізаються в спростити конструкцію і ремонт кернорвача. керн та відривають його від вибою. Далі, поворотні Відмінна ознака даного кернорвача полягає в важільці 3 під вагою керна розвертаються в близьтому, що на торці однієї з частин корпусу встановке до горизонтального положення (фіг.5) та утрилено розрізне пружинне кільце, а інша частина мують керн від випадання, а основа 2, повертаюкорпусу має конічну поверхню, яка контактує з чись в вихідне положення, утримується в ніпелі 1 пружинним кільцем при осьовому переміщенні пружинним кільцем 7 (фіг.1). частин корпусу. Це дозволяє створювати зусилля Кернорвач (фіг.3 і 4) відрізняється тим, що до(додаткові до зусиль, які створюються зворотними датково містить розрізне пружинне кільце 8, вставажільцями) для відриву керна за рахунок зменновлене та торці основи 2, а у внутрішній порожшення внутрішнього діаметру пружинного кільця нині ніпеля 1 утворена конічна поверхня "Б". Даний при осьовому переміщенні частин корпусу. кернорвач до початку відриву керна працює анаТаким чином, наведені ознаки відмінності керлогічно кернорвачу, який представлений на фіг.1. норвача забезпечують досягнення поставленої В процесі відриву керна від вибою (фіг.4) основа 2 задачі та технічного результату. зі зворотними важільцями 3, які зміщуються, На фіг.1 зображено повздовжний розріз по В-В верхнім торцем переміщує розрізне пружинне пропонованого кернорвача в процесі утворення та кільце 8 по конічній поверхні "Б". При цьому, прупідйому керна; жинне кільце, зменшуючись по внутрішньому на фіг.2 - той же самий розріз даного кернордіаметру, створює додаткові зусилля для відриву вача в момент відриву керна від вибою; керна. на фіг.3 повздовжний розріз по В-В варіанта Додаткові зусилля підвищують надійність кернорвача з пружинним кільцем в процесі утвовідриву керна, особливо, в міцних породах. рення та підйому керна; Технічна перевага даного кернорвача - підвина фіг.4 - розріз кернорвача з пружинним щення надійності відриву керна від вибою за рахукільцем в момент відриву керна від вибою; нок примусового впровадження робочих лез важіна фіг.5 - вид знизу даного кернорвача після льців кернорвача в момент відриву керна від вилучення керна (без керна). вибою, а також підвищення ремонтоздатності та Кернорвач (фіг.1) складається з ніпеля 1, осзниження трудомісткості виготовлення кернорванови 2, поворотних важільців З, які встановлені на ча. осях 4 та розміщені в пазах ніпеля 1 і основи 2. Суспільно-корисною перевагою даного Відносне положення в поперечному та повздовжтехнічного рішення являється скорочення коштів ньому напрямах ніпеля 1 та основи 2 при збірці до та часу, які витрачаються на розвідку і освоєння моменту відриву керна фіксується змінними штифнових родовищ корисних копалин. 5 Комп’ютерна в ерстка Н. Лисенко 3345 6 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
