Опріснювач

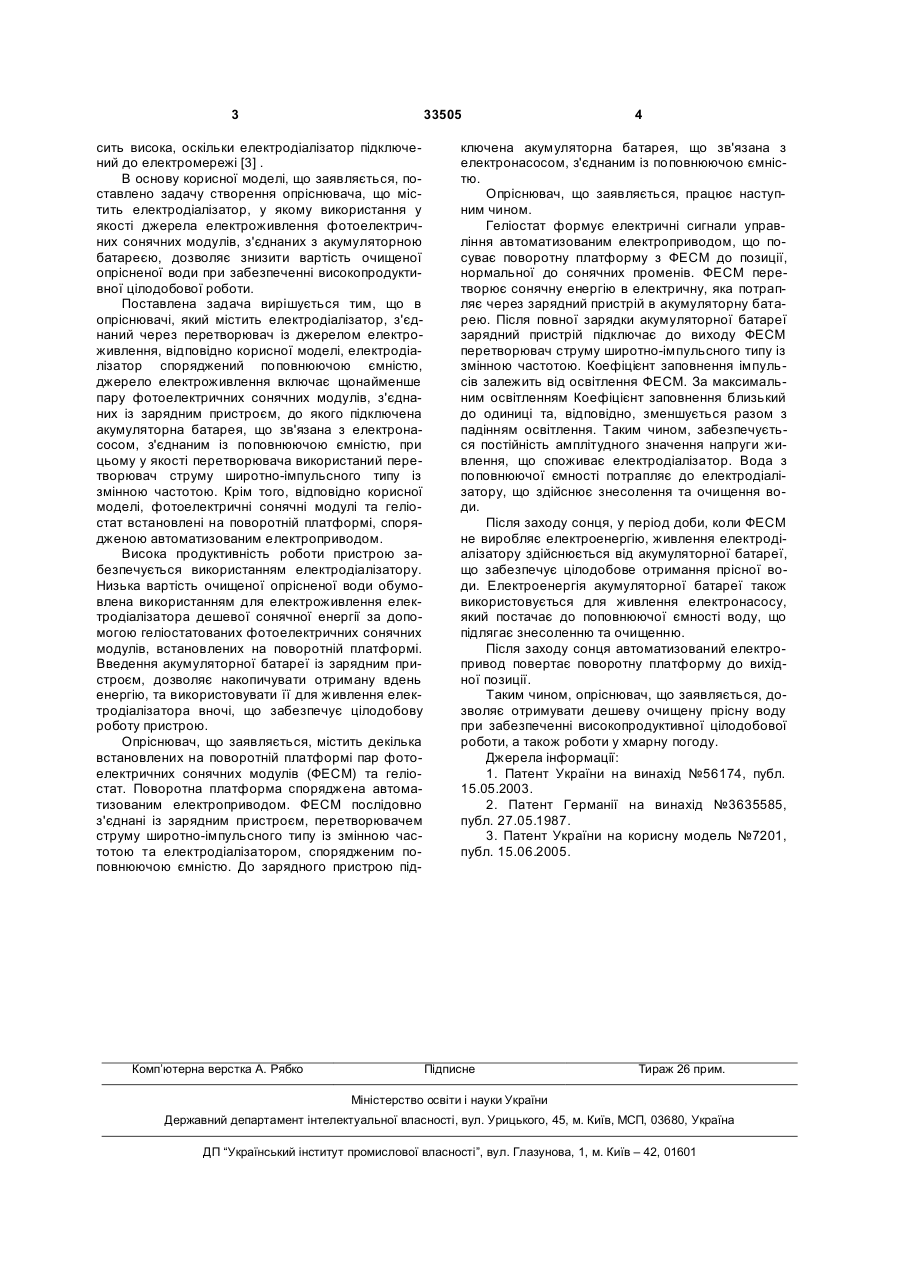

1. Опріснювач, що містить електродіалізатор, з'єднаний через перетворювач із джерелом електроживлення, який відрізняється тим, що елект 3 33505 сить висока, оскільки електродіалізатор підключений до електромережі [3] . В основу корисної моделі, що заявляється, поставлено задачу створення опріснювача, що містить електродіалізатор, у якому використання у якості джерела електроживлення фотоелектричних сонячних модулів, з'єднаних з акумуляторною батареєю, дозволяє знизити вартість очищеної опрісненої води при забезпеченні високопродуктивної цілодобової роботи. Поставлена задача вирішується тим, що в опріснювачі, який містить електродіалізатор, з'єднаний через перетворювач із джерелом електроживлення, відповідно корисної моделі, електродіалізатор споряджений поповнюючою ємністю, джерело електроживлення включає щонайменше пару фотоелектричних сонячних модулів, з'єднаних із зарядним пристроєм, до якого підключена акумуляторна батарея, що зв'язана з електронасосом, з'єднаним із поповнюючою ємністю, при цьому у якості перетворювача використаний перетворювач струму широтно-імпульсного типу із змінною частотою. Крім того, відповідно корисної моделі, фотоелектричні сонячні модулі та геліостат встановлені на поворотній платформі, спорядженою автоматизованим електроприводом. Висока продуктивність роботи пристрою забезпечується використанням електродіалізатору. Низька вартість очищеної опрісненої води обумовлена використанням для електроживлення електродіалізатора дешевої сонячної енергії за допомогою геліостатованих фотоелектричних сонячних модулів, встановлених на поворотній платформі. Введення акумуляторної батареї із зарядним пристроєм, дозволяє накопичувати отриману вдень енергію, та використовувати її для живлення електродіалізатора вночі, що забезпечує цілодобову роботу пристрою. Опріснювач, що заявляється, містить декілька встановлених на поворотній платформі пар фотоелектричних сонячних модулів (ФЕСМ) та геліостат. Поворотна платформа споряджена автоматизованим електроприводом. ФЕСМ послідовно з'єднані із зарядним пристроєм, перетворювачем струму широтно-імпульсного типу із змінною частотою та електродіалізатором, спорядженим поповнюючою ємністю. До зарядного пристрою під Комп’ютерна верстка А. Рябко 4 ключена акумуляторна батарея, що зв'язана з електронасосом, з'єднаним із поповнюючою ємністю. Опріснювач, що заявляється, працює наступним чином. Геліостат формує електричні сигнали управління автоматизованим електроприводом, що посуває поворотну платформу з ФЕСМ до позиції, нормальної до сонячних променів. ФЕСМ перетворює сонячну енергію в електричну, яка потрапляє через зарядний пристрій в акумуляторну батарею. Після повної зарядки акумуляторної батареї зарядний пристрій підключає до виходу ФЕСМ перетворювач струму широтно-імпульсного типу із змінною частотою. Коефіцієнт заповнення імпульсів залежить від освітлення ФЕСМ. За максимальним освітленням Коефіцієнт заповнення близький до одиниці та, відповідно, зменшується разом з падінням освітлення. Таким чином, забезпечується постійність амплітудного значення напруги живлення, що споживає електродіалізатор. Вода з поповнюючої ємності потрапляє до електродіалізатору, що здійснює знесолення та очищення води. Після заходу сонця, у період доби, коли ФЕСМ не виробляє електроенергію, живлення електродіалізатору здійснюється від акумуляторної батареї, що забезпечує цілодобове отримання прісної води. Електроенергія акумуляторної батареї також використовується для живлення електронасосу, який постачає до поповнюючої ємності воду, що підлягає знесоленню та очищенню. Після заходу сонця автоматизований електропривод повертає поворотну платформу до вихідної позиції. Таким чином, опріснювач, що заявляється, дозволяє отримувати дешеву очищену прісну воду при забезпеченні високопродуктивної цілодобової роботи, а також роботи у хмарну погоду. Джерела інформації: 1. Патент України на винахід №56174, публ. 15.05.2003. 2. Патент Германії на винахід №3635585, публ. 27.05.1987. 3. Патент України на корисну модель №7201, публ. 15.06.2005. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
