Сонячний опріснювач
Текст

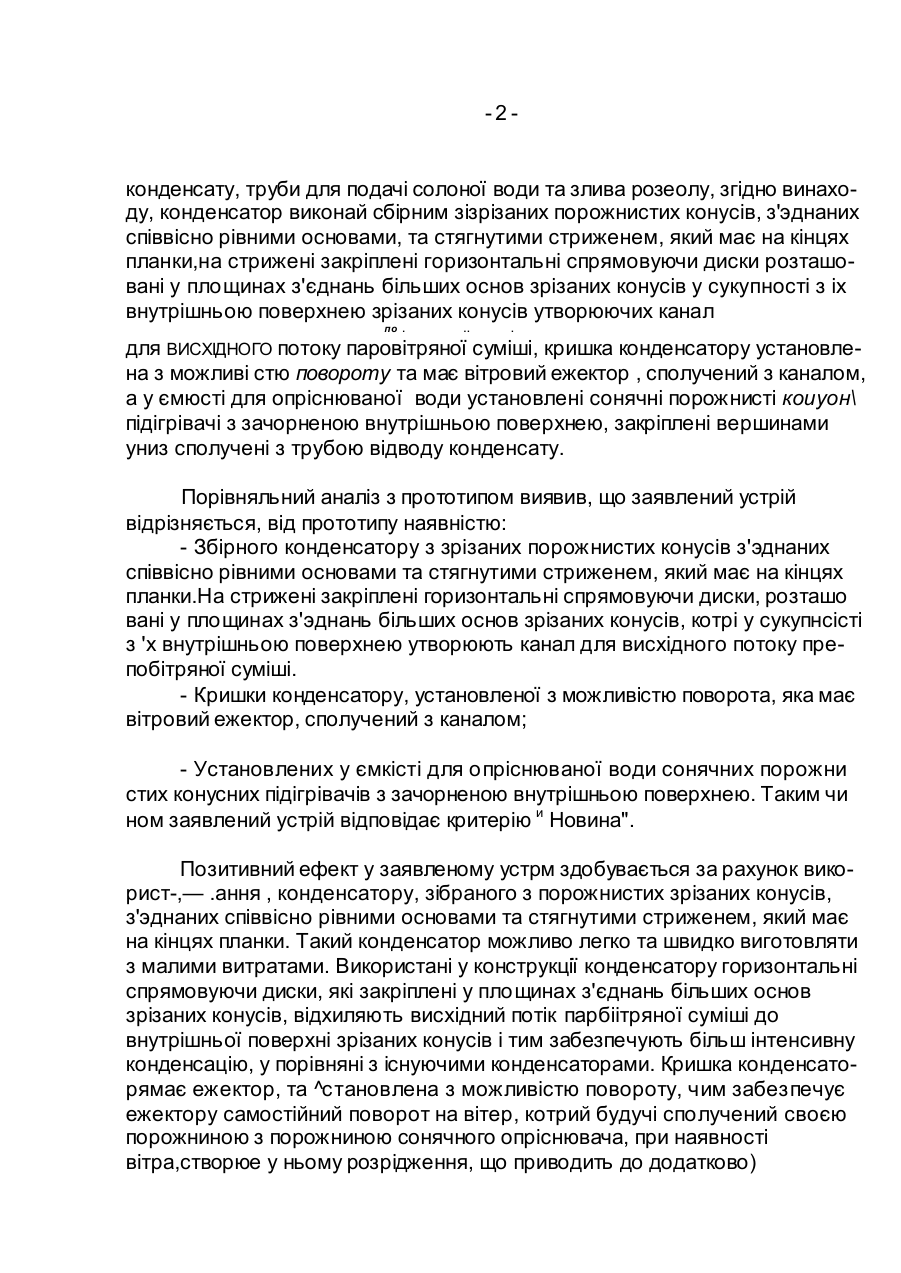

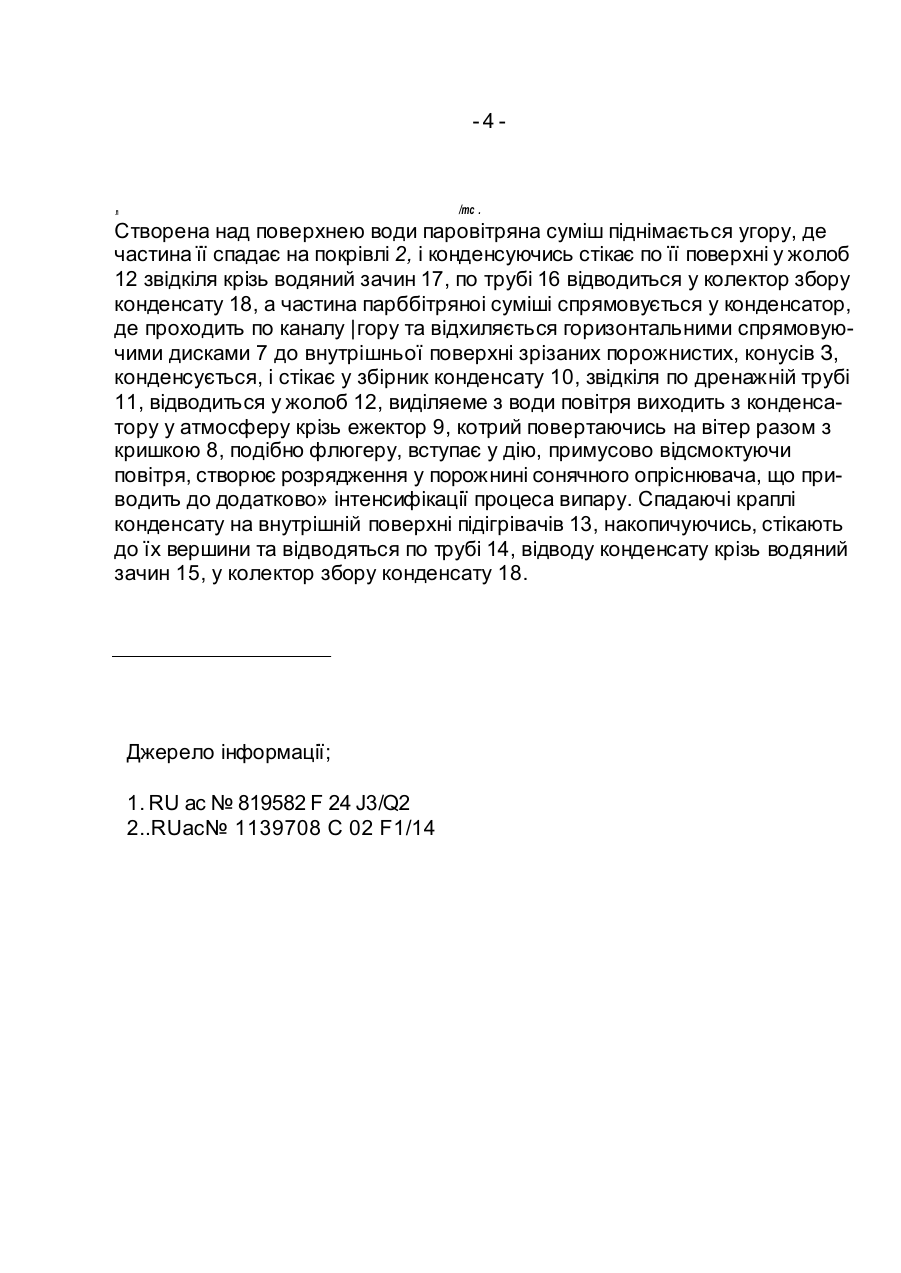

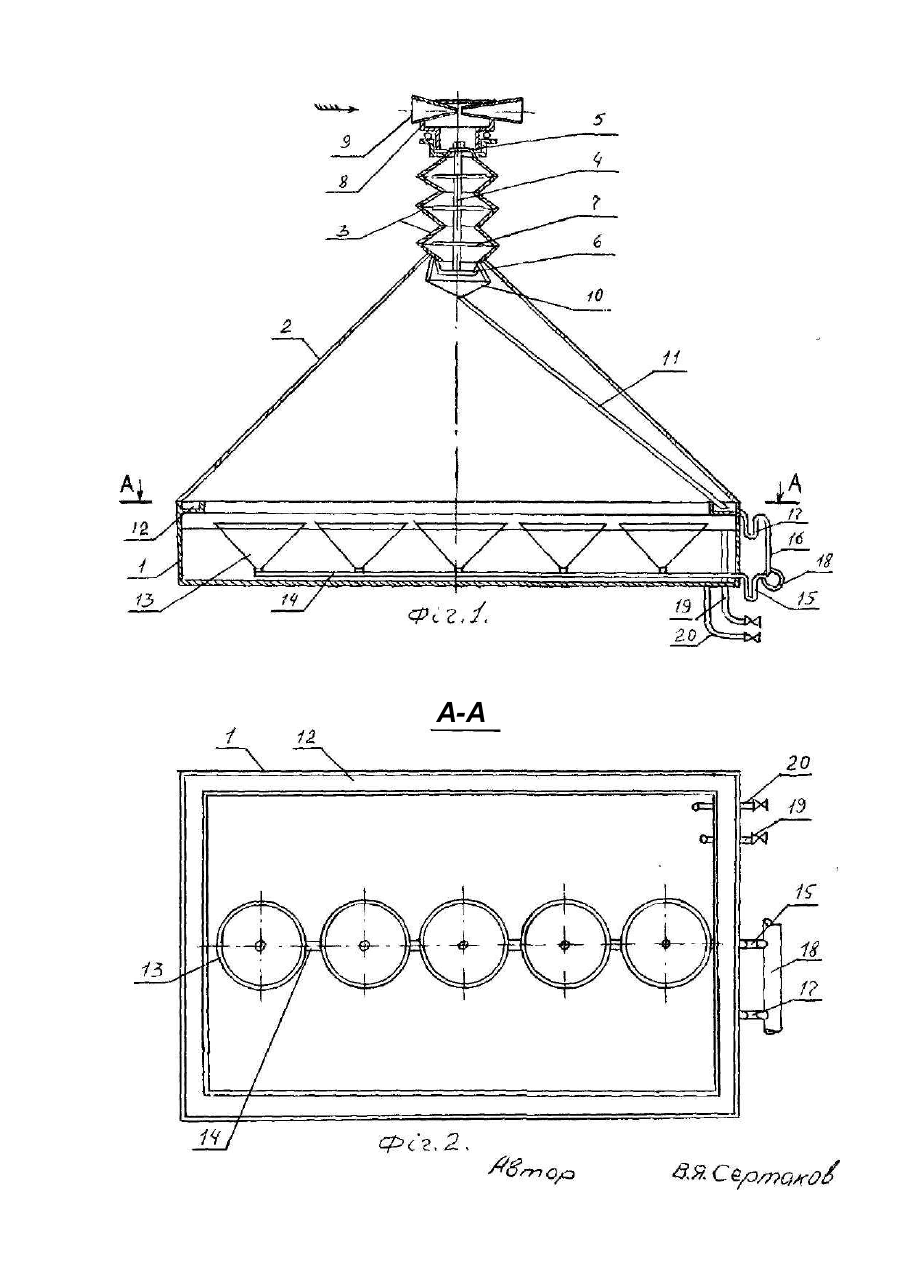

gg МПКЄ02Р1/04 Сонячний опріснювач Винахід відноситься до геліотехніки, а саме до геліотехнічного устаткування, яке використовує сонячну енергію для опріснення та очищення води. Відомий сонячний опріснювач ,який містить ємкість для опріснюваної води з прозорою покрівлею. Конденсатор у вигляді конусної труби, установленої більшою основою на покрівлі, вітродвигун з вентилятором, установлені на вертикальному валу з опорою, розміщеною у ємкості для оприснюваемій води, устрій для збирання та відводу конденсата та патрубки для подачі солоної води, та злива розсолу (1). Але цей опріснювач характеризується великою масою вала двигуна з вентилятором, складністю виготовлення та низькою інтенсивністю випару. Відомий сонячний опріснювач, який містить ємкість для опріснюваної" води з прозорою покрівлею, розміщений над покрівлею конденсатор, з кришкою,з ребрами на теплообмінної поверхні, вітродвигун з вентилятором установлені на вертикальному валу, устрій для збирання та відведення конденсату і патрубки для подачі солоної води та злива розсолу,який містить циркуляційну трубу, установлену співвісно у конденсаторі, з утворюванням каналу для висхідного потоку парбіітряної суміши та спіральною спрямовуючою перегородкою, розташованої у каналі (2) (прототип). Недоліком відомого опріснювача виявляється складність виготовлення конденсатору, накопичування у замкнутому простору під покрівлею, виділяючегося з води повітря, яке при ії нагріванні знижує інтенсивність випару, а участь повітря у циркуляції приводить до утрати тепла. У винаході "Сонячний опріснювач" поставлене завдання шляхом виконання конденсатора збірним з усічених конусів, поворотної кришки, яка містить вітровий ежектор, та розміщенних у ємкості для опріснюваної води сонячних порожнистих підігрівачів, забезпечити збільшення інтенсивності випару води полегшити процес виготовлення та зменшити вагу пристрою. Поставленне завдання вирішується тим, що сонячний опріснювач, який містить ємкість для опріснюваної води з прозорою покрівлею, розміщений над покрівлею конденсатор з кришкою та каналом для висхідного потоку паровітряної суміші, устрій для збирання та відведеня -2конденсату, труби для подачі солоної води та злива розеолу, згідно винаходу, конденсатор виконай сбірним зізрізаних порожнистих конусів, з'эднаних співвісно рівними основами, та стягнутими стриженем, який має на кінцях планки,на стрижені закріплені горизонтальні спрямовуючи диски розташовані у площинах з'єднань більших основ зрізаних конусів у сукупності з іх внутрішньою поверхнею зрізаних конусів утворюючих канал по . .. . для ВИСХІДНОГО потоку паровітряної суміші, кришка конденсатору установлена з можливі стю повороту та має вітровий ежектор , сполучений з каналом, а у ємюсті для опріснюваної води установлені сонячні порожнисті коиуон\ підігрівачі з зачорненою внутрішньою поверхнею, закріплені вершинами униз сполучені з трубою відводу конденсату. Порівняльний аналіз з прототипом виявив, що заявлений устрій відрізняється, від прототипу наявністю: - Збірного конденсатору з зрізаних порожнистих конусів з'эднаних співвісно рівними основами та стягнутими стриженем, який має на кінцях планки.На стрижені закріплені горизонтальні спрямовуючи диски, розташо вані у площинах з'эднань більших основ зрізаних конусів, котрі у сукупнсісті з 'х внутрішньою поверхнею утворюють канал для висхідного потоку препобітряної суміші. - Кришки конденсатору, установленої з можливістю поворота, яка має вітровий ежектор, сполучений з каналом; - Установлених у ємкісті для опріснюваної води сонячних порожни стих конусних підігрівачів з зачорненою внутрішньою поверхнею. Таким чи ном заявлений устрій відповідає критерію и Новина". Позитивний ефект у заявленому устрм здобувається за рахунок використ-,— .ання , конденсатору, зібраного з порожнистих зрізаних конусів, з'эднаних співвісно рівними основами та стягнутими стриженем, який має на кінцях планки. Такий конденсатор можливо легко та швидко виготовляти з малими витратами. Використані у конструкції конденсатору горизонтальні спрямовуючи диски, які закріплені у площинах з'єднань більших основ зрізаних конусів, відхиляють висхідний потік парбіітряної суміші до внутрішньої поверхні зрізаних конусів і тим забезпечують більш інтенсивну конденсацію, у порівняні з існуючими конденсаторами. Кришка конденсаторямає ежектор, та ^становлена з можливістю повороту, чим забезпечує ежектору самостійний поворот на вітер, котрий будучі сполучений своєю порожниною з порожниною сонячного опріснювача, при наявності вітра,створюе у ньому розрідження, що приводить до додатково) -3інтенсифікації процеса випару, тому що при знижені тиску знижується температура випару води. Крім того, крізь ежектор, при вітрі більш інтенсивно ніж як без вітру виділяється у атмосферу повітря, яке виділяється з води при її нагріванні та перешкоджує відриву фльок паровіторової суміші від поверхні випару води. Порожнисті сонячні конусні підігрівачі, установлені вершинами |низ у ємкісті для опріснюва МЕОЇ ВОДИ, сприймають від проникаючи»' крізь прозору покрівлю сонячну радіацію тепло своєї'внутрїшнею поверхнею передають його глибинним шарам звідкіля иагрт маси води піднімаються на поверхню, де додатково нагріваються безпосередньо від проникаючий крізь прозору покрівлю сонячної радіації, що приводить до інтенсіфіікації процесу випару, причому зменшення площин випару на величину суми площин основ порожнистих конусних сонячних підігрівачів компенсується у більшій ступені сумой площин іх конусних теплопередаючих поверхностей, тому що площина конусу більше площини його основи. Чим забезпечуэться збільшення площини нагріву у тому ж самому об'змі. На фігурі 1 зображений загальний вид сонячного опріснювача у розрізі. На фігурі 2 зображений розріз по А-А. Сонячний опрісн ювач, який містить ємкість для опріснюваємої води 1, з прозорою покрівлею 2, конденсатор,зібраний з порожнистих зрізаних конусів 3, з'эднаних співвісно рівними основами та стягнутими стриженем 4, який має на кінцях планки 5,6, закріплені на стрижені горизонтальні диски 7,розташовані у площинах з'єднань більших основ зрізаних конусів та у сукупності з іх внутрішньою поверхнею утворюючих канал для висхідного потоку паровітряноїі суміші, кришку 8, конденсатора встановлену з можливістю поворота , та яка має вітровий ежектор 9, сбірник 10, конденсату з дренажною трубою 11, жолоб 12, розташований по периметру ємкісті для опріснюваємій води, порожнисті сонячні конічні підігрівачі 13, з зачорненою внутрішньою поверхнею та установлені вершинами униз у ємкісті для опріснюваємій води, сполучені з трубою відводу конденсату 14, водяним з ачином 15 колектором сбора конденсату, трубу 16,з водяним зачином 17, з'єднаючіїколоб з колектором сбора конденсату 18, трубу 19 подачі солоноі води та злива розсолу 20. Сонячний опріснювач працює наступним чином: Проникаючі крізь прозору покрівлю 2 сонячна радіація нагріває воду у ємкісті 1, та внутрішню поверхню конусних підігрівачів 13, котрі поглинаючи тепло передають його глибинним шарам води, що приводить до підвищення загальної температури опріснювано1/ води інтенсифікуя процес випару. -4 /тс . л Створена над поверхнею води паровітряна суміш піднімається угору, де частина її спадає на покрівлі 2, і конденсуючись стікає по її поверхні у жолоб 12 звідкіля крізь водяний зачин 17, по трубі 16 відводиться у колектор збору конденсату 18, а частина парббітряноі суміші спрямовується у конденсатор, де проходить по каналу |гору та відхиляється горизонтальними спрямовуючими дисками 7 до внутрішньої поверхні зрізаних порожнистих, конусів З, конденсується, і стікає у збірник конденсату 10, звідкіля по дренажній трубі 11, відводиться у жолоб 12, виділяеме з води повітря виходить з конденсатору у атмосферу крізь ежектор 9, котрий повертаючись на вітер разом з кришкою 8, подібно флюгеру, вступає у дію, примусово відсмоктуючи повітря, створює розрядження у порожнині сонячного опріснювача, що приводить до додатково» інтенсифікації процеса випару. Спадаючі краплі конденсату на внутрішній поверхні підігрівачів 13, накопичуючись, стікають до їх вершини та відводяться по трубі 14, відводу конденсату крізь водяний зачин 15, у колектор збору конденсату 18. Джерело інформації; 1. RU ас № 819582 F 24 J3/Q2 2..RUac№ 1139708 С 02 F1/14 А-А
ДивитисяДодаткова інформація
Автори англійськоюSertakov Vitalii Yakovych
Автори російськоюСертаков Виталий Яковлевич
МПК / Мітки
МПК: C02F 1/04
Мітки: сонячний, опріснювач
