Фрикційний варіатор
Формула / Реферат
Фрикційний варіатор, що містить корпус з установленим в ньому з можливістю обертання підпружиненим диском, плоский ролик з механізмом переміщення, взаємодіючий з диском, і приводний агрегат, який відрізняється тим, що ролик виконаний параболічним і установлений на діаметрально розміщених осях в рухомому кронштейні, а механізм переміщення ролика виконаний у вигляді рейкової передачі з рухомими і нерухомими рейками і розміщеними між ними зубчастими колесами, жорстко зв'язаними з рухомим кронштейном, додатково встановлений механізм безступеневого настроювання передаточного відношення, виконаний у вигляді гвинта з рукояткою, жорстко зв'язаного з рейками, і пружина, один торець якої опирається на рейки, протилежний - в корпус, і податливий трос, один кінець якого з'єднаний з осями ролика, а другий кінець - з приводним агрегатом.
Текст

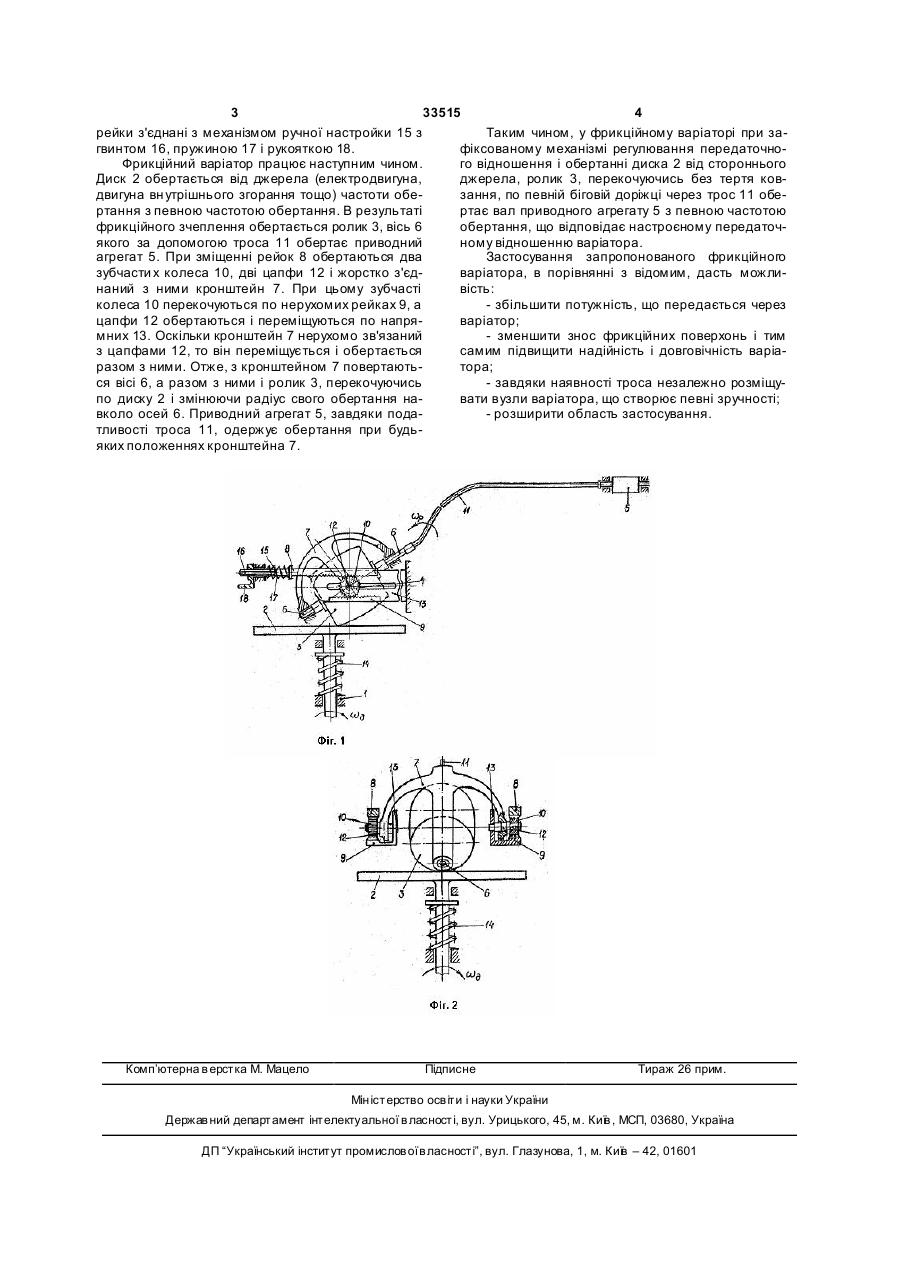

Фрикційний варіатор, що містить корпус з установленим в ньому з можливістю обертання підпружиненим диском, плоский ролик з механізмом переміщення, взаємодіючий з диском, і приводний агрегат, який відрізняється тим, що ролик виконаний параболічним і установлений на діаметрально розміщених осях в рухомому кронштейні, 3 33515 4 рейки з'єднані з механізмом ручної настройки 15 з Таким чином, у фрикційному варіаторі при загвинтом 16, пружиною 17 і рукояткою 18. фіксованому механізмі регулювання передаточноФрикційний варіатор працює наступним чином. го відношення і обертанні диска 2 від стороннього Диск 2 обертається від джерела (електродвигуна, джерела, ролик 3, перекочуючись без тертя ковдвигуна вн утрішнього згорання тощо) частоти обезання, по певній біговій доріжці через трос 11 обертання з певною частотою обертання. В результаті ртає вал приводного агрегату 5 з певною частотою фрикційного зчеплення обертається ролик 3, вісь 6 обертання, що відповідає настроєному передаточякого за допомогою троса 11 обертає приводний ному відношенню варіатора. агрегат 5. При зміщенні рейок 8 обертаються два Застосування запропонованого фрикційного зубчасти х колеса 10, дві цапфи 12 і жорстко з'єдваріатора, в порівнянні з відомим, дасть можлинаний з ними кронштейн 7. При цьому зубчасті вість: колеса 10 перекочуються по нерухомих рейках 9, а - збільшити потужність, що передається через цапфи 12 обертаються і переміщуються по напряваріатор; мних 13. Оскільки кронштейн 7 нерухомо зв'язаний - зменшити знос фрикційних поверхонь і тим з цапфами 12, то він переміщується і обертається самим підвищити надійність і довговічність варіаразом з ними. Отже, з кронштейном 7 повертаютьтора; ся вісі 6, а разом з ними і ролик 3, перекочуючись - завдяки наявності троса незалежно розміщупо диску 2 і змінюючи радіус свого обертання навати вузли варіатора, що створює певні зручності; вколо осей 6. Приводний агрегат 5, завдяки пода- розширити область застосування. тливості троса 11, одержує обертання при будьяких положеннях кронштейна 7. Комп’ютерна в ерстка М. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFriction variator
Автори англійськоюBozhok Arkadii Mykhailovych
Назва патенту російськоюФрикционный вариатор
Автори російськоюБожок Аркадий Михайлович
МПК / Мітки
МПК: F16D 3/00
Мітки: фрикційний, варіатор
