Лобовий фрикційний варіатор

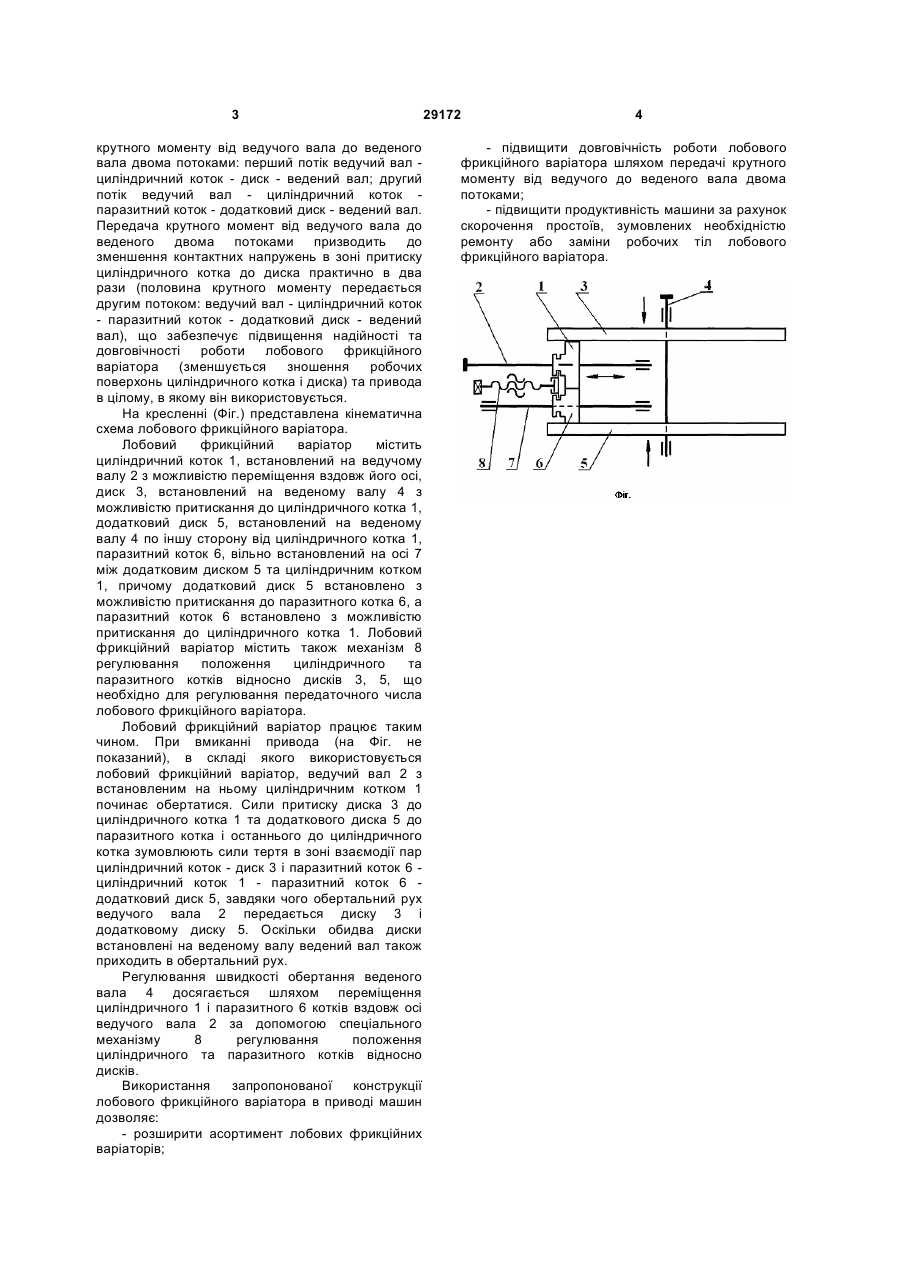

Лобовий фрикційний варіатор, що містить циліндричний коток, встановлений на ведучому валу з можливістю переміщення вздовж його осі, 3 крутного моменту від ведучого вала до веденого вала двома потоками: перший потік ведучий вал циліндричний коток - диск - ведений вал; другий потік ведучий вал - циліндричний коток паразитний коток - додатковий диск - ведений вал. Передача крутного момент від ведучого вала до веденого двома потоками призводить до зменшення контактних напружень в зоні притиску циліндричного котка до диска практично в два рази (половина крутного моменту передається другим потоком: ведучий вал - циліндричний коток - паразитний коток - додатковий диск - ведений вал), що забезпечує підвищення надійності та довговічності роботи лобового фрикційного варіатора (зменшується зношення робочих поверхонь циліндричного котка і диска) та привода в цілому, в якому він використовується. На кресленні (Фіг.) представлена кінематична схема лобового фрикційного варіатора. Лобовий фрикційний варіатор містить циліндричний коток 1, встановлений на ведучому валу 2 з можливістю переміщення вздовж його осі, диск 3, встановлений на веденому валу 4 з можливістю притискання до циліндричного котка 1, додатковий диск 5, встановлений на веденому валу 4 по іншу сторону від циліндричного котка 1, паразитний коток 6, вільно встановлений на осі 7 між додатковим диском 5 та циліндричним котком 1, причому додатковий диск 5 встановлено з можливістю притискання до паразитного котка 6, а паразитний коток 6 встановлено з можливістю притискання до циліндричного котка 1. Лобовий фрикційний варіатор містить також механізм 8 регулювання положення циліндричного та паразитного котків відносно дисків 3, 5, що необхідно для регулювання передаточного числа лобового фрикційного варіатора. Лобовий фрикційний варіатор працює таким чином. При вмиканні привода (на Фіг. не показаний), в складі якого використовується лобовий фрикційний варіатор, ведучий вал 2 з встановленим на ньому циліндричним котком 1 починає обертатися. Сили притиску диска 3 до циліндричного котка 1 та додаткового диска 5 до паразитного котка і останнього до циліндричного котка зумовлюють сили тертя в зоні взаємодії пар циліндричний коток - диск 3 і паразитний коток 6 циліндричний коток 1 - паразитний коток 6 додатковий диск 5, завдяки чого обертальний рух ведучого вала 2 передається диску 3 і додатковому диску 5. Оскільки обидва диски встановлені на веденому валу ведений вал також приходить в обертальний рух. Регулювання швидкості обертання веденого вала 4 досягається шляхом переміщення циліндричного 1 і паразитного 6 котків вздовж осі ведучого вала 2 за допомогою спеціального механізму 8 регулювання положення циліндричного та паразитного котків відносно дисків. Використання запропонованої конструкції лобового фрикційного варіатора в приводі машин дозволяє: - розширити асортимент лобових фрикційних варіаторів; 29172 4 - підвищити довговічність роботи лобового фрикційного варіатора шляхом передачі крутного моменту від ведучого до веденого вала двома потоками; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл лобового фрикційного варіатора.
