Роторно-поршневий двигун внутрішнього згоряння
Формула / Реферат
Роторно-поршневий двигун внутрішнього згоряння, що містить корпус з отворами для газообміну, робочі камери, утворені циліндричними поверхнями і розміщеними в них роторами-поршнями на загальній осі і розділені перегородкою з каналами, що з'єднують нагнітальну і робочу камери, який відрізняється тим, що ротори-поршні виконані в формі кулачків з більшим радіусом, рівним радіусові циліндра, і переходом до меншого радіуса кулачка, у корпусі виконані гнізда, в яких розміщені важелі-заслінки з можливістю зворотно-поступального руху із закріпленим одним боком на опорах, що регулюються, а другий бік торцем притиснутий до периферії ротора-поршня і розділяє робочі камери, причому пара роторів-поршнів кожних півоберти виконує чотири цикли двигуна внутрішнього згоряння.
Текст

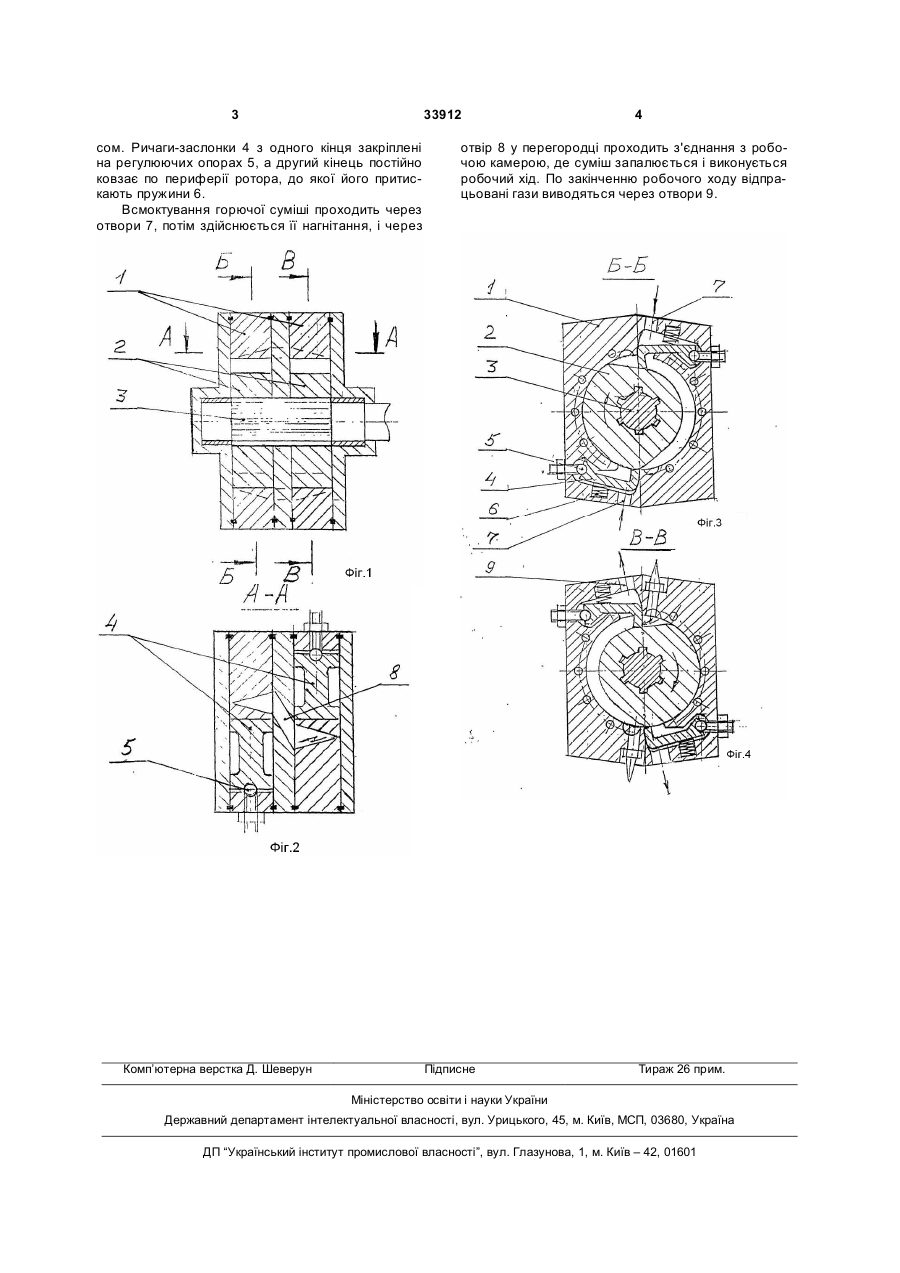

Роторно-поршневий двигун внутрішнього згоряння, що містить корпус з отворами для газообміну, робочі камери, утворені циліндричними поверхнями і розміщеними в них роторамипоршнями на загальній осі і розділені перегород 3 33912 сом. Ричаги-заслонки 4 з одного кінця закріплені на регулюючих опорах 5, а другий кінець постійно ковзає по периферії ротора, до якої його притискають пружини 6. Всмоктування горючої суміші проходить через отвори 7, потім здійснюється її нагнітання, і через Комп’ютерна верстка Д. Шеверун 4 отвір 8 у перегородці проходить з'єднання з робочою камерою, де суміш запалюється і виконується робочий хід. По закінченню робочого ходу відпрацьовані гази виводяться через отвори 9. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotor-piston combustion engine
Автори англійськоюKintsel Arkadii Anatoliiovych
Назва патенту російськоюРоторно-поршневой двигатель внутреннего сгорания
Автори російськоюКинцель Аркадий Анатольевич
МПК / Мітки
МПК: F02B 53/00
Мітки: згоряння, внутрішнього, двигун, роторно-поршневий
