Теплоакумулюючий матеріал

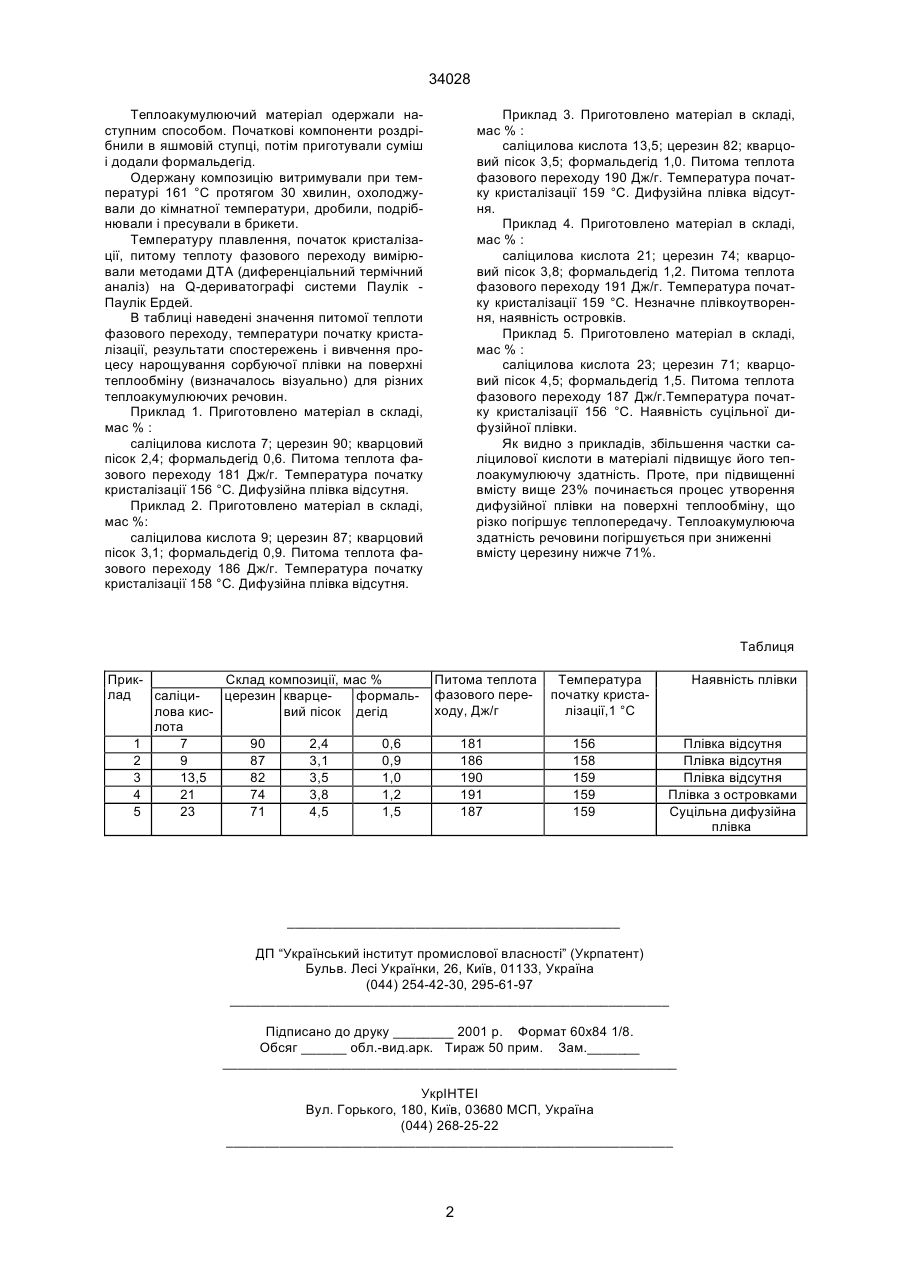

Теплоакумулюючий матеріал, який включає органічну речовину, який відрізняється тим, що 34028 Теплоакумулюючий матеріал одержали наступним способом. Початкові компоненти роздрібнили в яшмовій ступці, потім приготували суміш і додали формальдегід. Одержану композицію витримували при температурі 161 °С протягом 30 хвилин, охолоджували до кімнатної температури, дробили, подрібнювали і пресували в брикети. Температуру плавлення, початок кристалізації, питому теплоту фазового переходу вимірювали методами ДТА (диференціальний термічний аналіз) на Q-дериватографі системи Паулік Паулік Ердей. В таблиці наведені значення питомої теплоти фазового переходу, температури початку кристалізації, результати спостережень і вивчення процесу нарощування сорбуючої плівки на поверхні теплообміну (визначалось візуально) для різних теплоакумулюючих речовин. Приклад 1. Приготовлено матеріал в складі, мас % : саліцилова кислота 7; церезин 90; кварцовий пісок 2,4; формальдегід 0,6. Питома теплота фазового переходу 181 Дж/г. Температура початку кристалізації 156 °С. Дифузійна плівка відсутня. Приклад 2. Приготовлено матеріал в складі, мас %: саліцилова кислота 9; церезин 87; кварцовий пісок 3,1; формальдегід 0,9. Питома теплота фазового переходу 186 Дж/г. Температура початку кристалізації 158 °С. Дифузійна плівка відсутня. Приклад 3. Приготовлено матеріал в складі, мас % : саліцилова кислота 13,5; церезин 82; кварцовий пісок 3,5; формальдегід 1,0. Питома теплота фазового переходу 190 Дж/г. Температура початку кристалізації 159 °С. Дифузійна плівка відсутня. Приклад 4. Приготовлено матеріал в складі, мас % : саліцилова кислота 21; церезин 74; кварцовий пісок 3,8; формальдегід 1,2. Питома теплота фазового переходу 191 Дж/г. Температура початку кристалізації 159 °С. Незначне плівкоутворення, наявність островків. Приклад 5. Приготовлено матеріал в складі, мас % : саліцилова кислота 23; церезин 71; кварцовий пісок 4,5; формальдегід 1,5. Питома теплота фазового переходу 187 Дж/г.Температура початку кристалізації 156 °С. Наявність суцільної дифузійної плівки. Як видно з прикладів, збільшення частки саліцилової кислоти в матеріалі підвищує його теплоакумулюючу здатність. Проте, при підвищенні вмісту вище 23% починається процес утворення дифузійної плівки на поверхні теплообміну, що різко погіршує теплопередачу. Теплоакумулююча здатність речовини погіршується при зниженні вмісту церезину нижче 71%. Таблиця Cклад композиції, мас % Приклад формальсаліцицерезин кварцевий пісок дегід лова кислота 1 7 90 2,4 0,6 2 9 87 3,1 0,9 3 13,5 82 3,5 1,0 4 21 74 3,8 1,2 5 23 71 4,5 1,5 Питома теплота Температура фазового пере- початку кристаходу, Дж/г лізації,1 °С 181 186 190 191 187 156 158 159 159 159 Наявність плівки Плівка відсутня Плівка відсутня Плівка відсутня Плівка з островками Суцільна дифузійна плівка ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 2
