Пристрій для контролю співвісності фланця й труби та перпендикулярності ущільнювальної поверхні фланця повздовжній осі труби

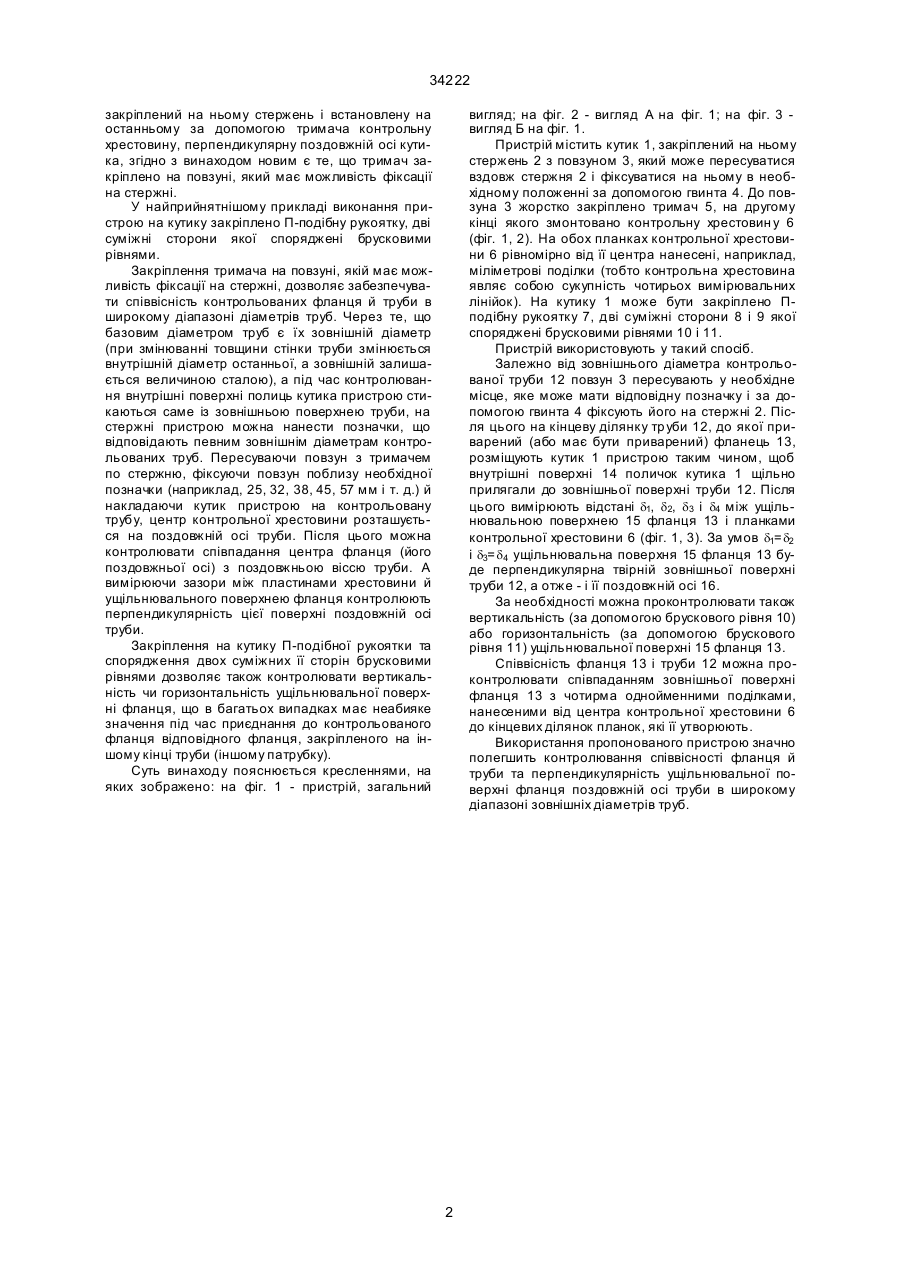

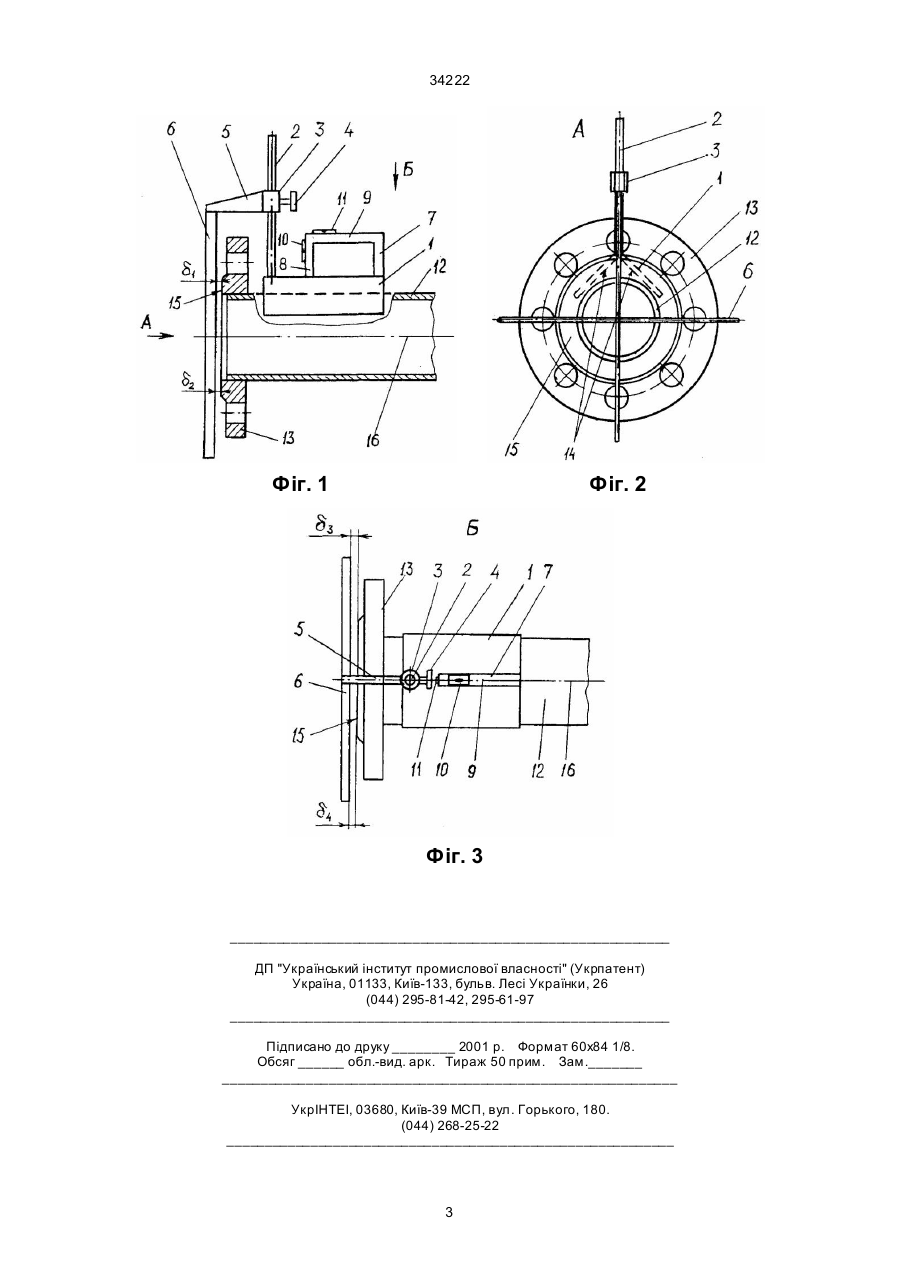

1. Пристрій для контролю співвісності фланця й труби та перпендикулярності ущільнювальної по 34222 закріплений на ньому стержень і встановлену на останньому за допомогою тримача контрольну хрестовину, перпендикулярну поздовжній осі кутика, згідно з винаходом новим є те, що тримач закріплено на повзуні, який має можливість фіксації на стержні. У найприйнятнішому прикладі виконання пристрою на кутику закріплено П-подібну рукоятку, дві суміжні сторони якої споряджені брусковими рівнями. Закріплення тримача на повзуні, якій має можливість фіксації на стержні, дозволяє забезпечувати співвісність контрольованих фланця й труби в широкому діапазоні діаметрів труб. Через те, що базовим діаметром труб є їх зовнішній діаметр (при змінюванні товщини стінки труби змінюється внутрішній діаметр останньої, а зовнішній залишається величиною сталою), а під час контролювання внутрішні поверхні полиць кутика пристрою стикаються саме із зовнішньою поверхнею труби, на стержні пристрою можна нанести позначки, що відповідають певним зовнішнім діаметрам контрольованих труб. Пересуваючи повзун з тримачем по стержню, фіксуючи повзун поблизу необхідної позначки (наприклад, 25, 32, 38, 45, 57 мм і т. д.) й накладаючи кутик пристрою на контрольовану трубу, центр контрольної хрестовини розташується на поздовжній осі труби. Після цього можна контролювати співпадання центра фланця (його поздовжньої осі) з поздовжньою віссю труби. А вимірюючи зазори між пластинами хрестовини й ущільнювального поверхнею фланця контролюють перпендикулярність цієї поверхні поздовжній осі труби. Закріплення на кутику П-подібної рукоятки та спорядження двох суміжних її сторін брусковими рівнями дозволяє також контролювати вертикальність чи горизонтальність ущільнювальної поверхні фланця, що в багатьох випадках має неабияке значення під час приєднання до контрольованого фланця відповідного фланця, закріпленого на іншому кінці труби (іншому патрубку). Суть винаходу пояснюється кресленнями, на яких зображено: на фіг. 1 - пристрій, загальний вигляд; на фіг. 2 - вигляд А на фіг. 1; на фіг. 3 вигляд Б на фіг. 1. Пристрій містить кутик 1, закріплений на ньому стержень 2 з повзуном 3, який може пересуватися вздовж стержня 2 і фіксуватися на ньому в необхідному положенні за допомогою гвинта 4. До повзуна 3 жорстко закріплено тримач 5, на другому кінці якого змонтовано контрольну хрестовин у 6 (фіг. 1, 2). На обох планках контрольної хрестовини 6 рівномірно від її центра нанесені, наприклад, міліметрові поділки (тобто контрольна хрестовина являє собою сукупність чотирьох вимірювальних лінійок). На кутику 1 може бути закріплено Пподібну рукоятку 7, дві суміжні сторони 8 і 9 якої споряджені брусковими рівнями 10 і 11. Пристрій використовують у такий спосіб. Залежно від зовнішнього діаметра контрольованої труби 12 повзун 3 пересувають у необхідне місце, яке може мати відповідну позначку і за допомогою гвинта 4 фіксують його на стержні 2. Після цього на кінцеву ділянку тр уби 12, до якої приварений (або має бути приварений) фланець 13, розміщують кутик 1 пристрою таким чином, щоб внутрішні поверхні 14 поличок кутика 1 щільно прилягали до зовнішньої поверхні труби 12. Після цього вимірюють відстані d1, d2, d3 і d4 між ущільнювальною поверхнею 15 фланця 13 і планками контрольної хрестовини 6 (фіг. 1, 3). За умов d1=d2 і d3=d4 ущільнювальна поверхня 15 фланця 13 буде перпендикулярна твірній зовнішньої поверхні труби 12, а отже - і її поздовжній осі 16. За необхідності можна проконтролювати також вертикальність (за допомогою брускового рівня 10) або горизонтальність (за допомогою брускового рівня 11) ущільнювальної поверхні 15 фланця 13. Співвісність фланця 13 і труби 12 можна проконтролювати співпаданням зовнішньої поверхні фланця 13 з чотирма однойменними поділками, нанесеними від центра контрольної хрестовини 6 до кінцевих ділянок планок, які її утворюють. Використання пропонованого пристрою значно полегшить контролювання співвісності фланця й труби та перпендикулярність ущільнювальної поверхні фланця поздовжній осі труби в широкому діапазоні зовнішніх діаметрів труб. 2 34222 Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
