Литий композиційний сплав

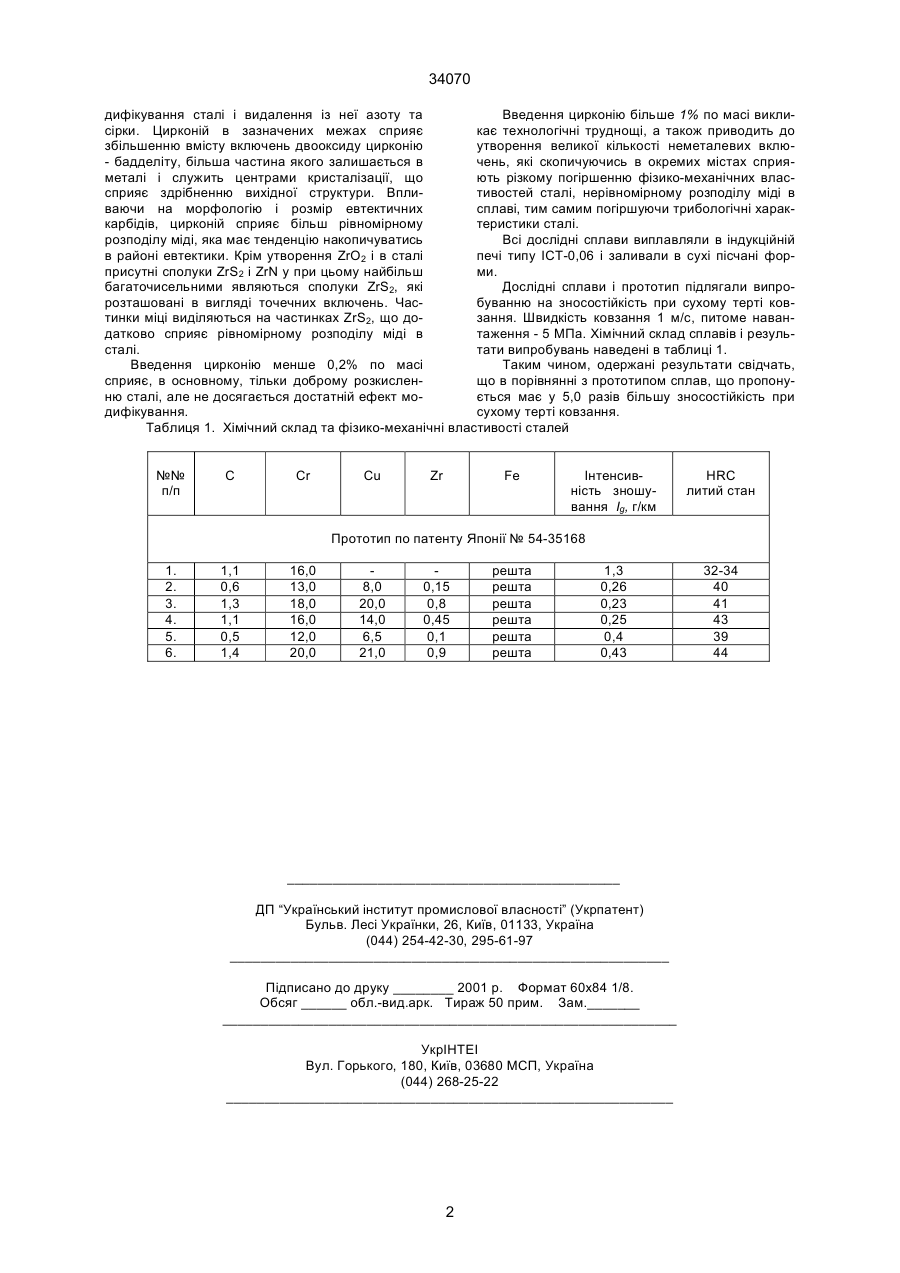

Литий композиційний сплав, що вміщує вуглець, хром, залізо, який відрізняється тим, що він додатково легований міддю і цирконієм при такому співвідношенні компонентів, мас. %: вуглець 0,6 - 1,3 хром 13-19 мідь 8 -20 цирконій 0,2 - 1,0 залізо решта. (19) (21) 99052922 (22) 26.05.1999 (24) 15.02.2001 (46) 15.02.2001, Бюл. №1, 2001р (72) Новицький Віктор Григорович, Тихонович Вадим Іванович, Гаврилюк Володимир Петрович, Панасенко Діна Данилівна (73) Фізико-технологічний інститут металів та сплавів Hаціональної академії наук України 34070 дифікування сталі і видалення із неї азоту та Введення цирконію більше 1% по масі виклисірки. Цирконій в зазначених межах сприяє кає технологічні труднощі, а також приводить до збільшенню вмісту включень двооксиду цирконію утворення великої кількості неметалевих вклю- бадделіту, більша частина якого залишається в чень, які скопичуючись в окремих містах сприяметалі і служить центрами кристалізації, що ють різкому погіршенню фізико-механічних влассприяє здрібненню вихідної структури. Вплитивостей сталі, нерівномірному розподілу міді в ваючи на морфологію і розмір евтектичних сплаві, тим самим погіршуючи трибологічні хараккарбідів, цирконій сприяє більш рівномірному теристики сталі. розподілу міді, яка має тенденцію накопичуватись Всі дослідні сплави виплавляли в індукційній в районі евтектики. Крім утворення ZrO2 і в сталі печі типу ІСТ-0,06 і заливали в сухі пісчані форприсутні сполуки ZrS2 і ZrN у при цьому найбільш ми. багаточисельними являються сполуки ZrS2, які Дослідні сплави і прототип підлягали випророзташовані в вигляді точечних включень. Часбуванню на зносостійкість при сухому терті ковтинки міці виділяються на частинках ZrS2, що дозання. Швидкість ковзання 1 м/с, питоме навандатково сприяє рівномірному розподілу міді в таження - 5 МПа. Хімічний склад сплавів і резульсталі. тати випробувань наведені в таблиці 1. Введення цирконію менше 0,2% по масі Таким чином, одержані результати свідчать, сприяє, в основному, тільки доброму розкисленщо в порівнянні з прототипом сплав, що пропонуню сталі, але не досягається достатній ефект моється має у 5,0 разів більшу зносостійкість при дифікування. сухому терті ковзання. Таблиця 1. Хімічний склад та фізико-механічні властивості сталей №№ п/п С Сr Cu Zr Fe Інтенсивність зношування Іg, г/км НRC литий стан Прототип по патенту Японії № 54-35168 1. 2. 3. 4. 5. 6. 1,1 0,6 1,3 1,1 0,5 1,4 16,0 13,0 18,0 16,0 12,0 20,0 8,0 20,0 14,0 6,5 21,0 0,15 0,8 0,45 0,1 0,9 решта решта решта решта решта решта 1,3 0,26 0,23 0,25 0,4 0,43 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 2 32-34 40 41 43 39 44
