Диспергатор

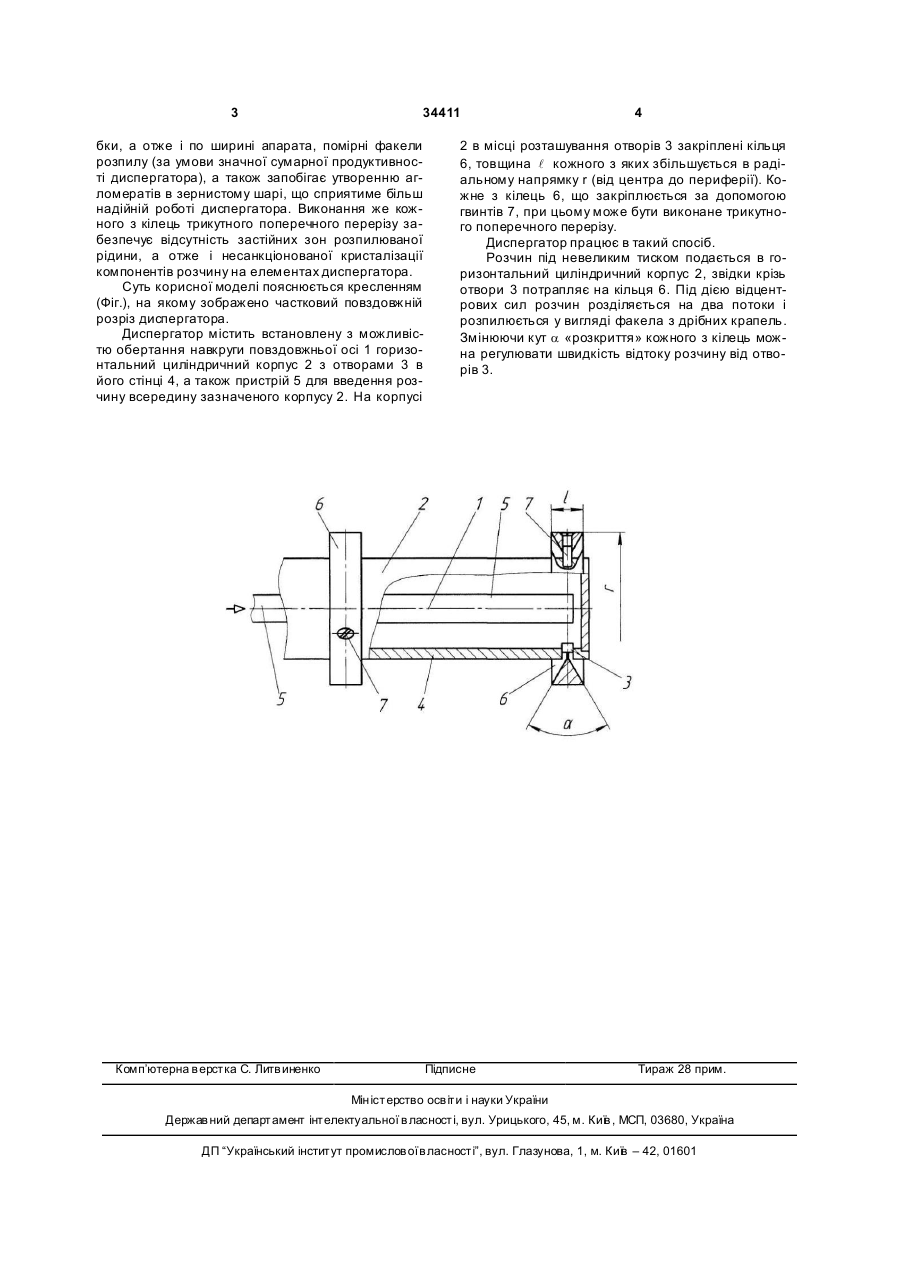

1. Диспергатор, що містить встановлений з можливістю обертання навколо повздовжньої осі горизонтальний циліндричний корпус з отворами в його стінці, а також пристрій для введення розчину всередину зазначеного корпусу, який відрізняється тим, що на корпусі в місці розташування отворів закріплені кільця, товщина кожного з яких збільшується в радіальному напрямку. 2. Диспергатор за п.1, який відрізняється тим, що кожне з кілець виконане трикутного поперечного перерізу. (19) (21) u200803180 (22) 12.03.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ДОРОШЕНКО ДМИТРО ВІКТОРОВИЧ, UA, КОРНІЄНКО ЯРОСЛАВ МИКИТОВИЧ, U A, МАГАЗІЙ ПЕТРО МИКОЛАЙОВИЧ, U A, МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 34411 бки, а отже і по ширині апарата, помірні факели розпилу (за умови значної сумарної продуктивності диспергатора), а також запобігає утворенню агломератів в зернистому шарі, що сприятиме більш надійній роботі диспергатора. Виконання же кожного з кілець трикутного поперечного перерізу забезпечує відсутність застійних зон розпилюваної рідини, а отже і несанкціонованої кристалізації компонентів розчину на елементах диспергатора. Суть корисної моделі пояснюється кресленням (Фіг.), на якому зображено частковий повздовжній розріз диспергатора. Диспергатор містить встановлену з можливістю обертання навкруги повздовжньої осі 1 горизонтальний циліндричний корпус 2 з отворами 3 в його стінці 4, а також пристрій 5 для введення розчину всередину зазначеного корпусу 2. На корпусі Комп’ютерна в ерстка C. Литв иненко 4 2 в місці розташування отворів 3 закріплені кільця 6, товщина l кожного з яких збільшується в радіальному напрямку r (від центра до периферії). Кожне з кілець 6, що закріплюється за допомогою гвинтів 7, при цьому може бути виконане трикутного поперечного перерізу. Диспергатор працює в такий спосіб. Розчин під невеликим тиском подається в горизонтальний циліндричний корпус 2, звідки крізь отвори 3 потрапляє на кільця 6. Під дією відцентрових сил розчин розділяється на два потоки і розпилюється у вигляді факела з дрібних крапель. Змінюючи кут a «розкриття» кожного з кілець можна регулювати швидкість відтоку розчину від отворів 3. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
