Бризкальна градирня
Номер патенту: 34550
Опубліковано: 15.03.2001
Автори: Жевжик Олександр Владиславович, Коваль Володимир Павлович
Формула / Реферат
Бризкальна градирня, що містить витяжну башту з каркасом і обшивкою водозбірний басейн, повітрявхідні вікна, водорозподільник з форсунками, яка відрізняється тим, що край обшивки над повітрявхідними вікнами окантований прикріпленою до каркаса ринвою з отворами в напрямку водозбірного басейну.
Текст

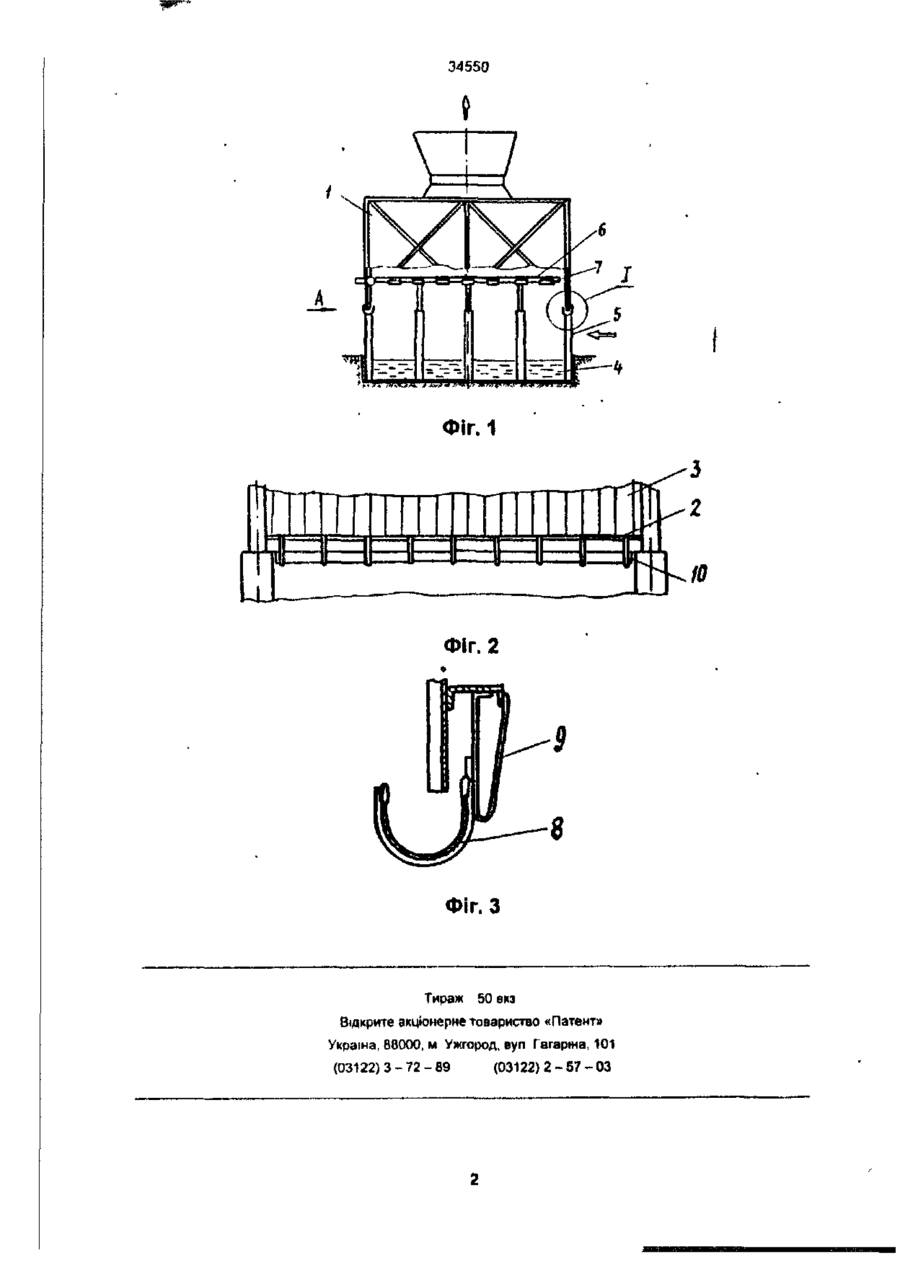

Бризкальна градирня, що містить витяжну башту з каркасом і обшивкою водозбірний басейн, повітрявхідні вікна, водорозподільник з форсунками, яка відрізняється тим, що край обшивки над повітрявхідними вікнами окантований прикріпленою до каркаса ринвою з отворами в напрямку водозбірного басейну ливо досягти, такий Вода, яка стікає з обшивки, збирається в ринву і зливається через отвори в водозбірний басейн Внаслідок цього зменшується аеродинамічний опір повітрявхідних вікон. Оскільки ринва підігрівається водою, то відсутнє обмерзання повітрявхідних вікон а зимовий період і забезпечується вільний доступ повітря в втяжну башту В цілому використання ринви покращує охолодження води в бризкальній градирні. На фіг ] показаний поздовжній переріз градирні, на фіг 2 - вид по стрілці А на фіг.1, фіг. З - місце А на фіг 1 Бризкальна градирня має в своєму складі витяжну башту 1 з каркасом 2 і обшивкою 3,, водозбірний басейн 4, лоеітрявхідні вікна 5, водорозподільник 6 з форсунками 7. Край обшивки над повітрявхідними вікнами окантований прикріпленою до каркасу з допомогою крюків в, ринвою 9 з отворами 10 в напрямку водозбірного басейну. Бризкальна градирня функціонує так Нагріта вода подається в витяжну башту 1 через водорозподільник 6, розпилюється форсунками 7 на краплини і охолоджується повітрям, яке всмоктується через повітрявхідиі вікна 5 Охолоджена вода попадає в водозбірний басейн 4, із якого поступає споживачу Краплини води, які попадають на обшивку, стікають по ній в ринву 9 і через отвори 10 в водозбірний басейн Застосуванням ринви зменшується аеродинамічний опір повітрявхідних вікон, оскільки плівка води з обшивки збирається в ринву і через отвори в ній стікає в басейн, не створюючи перепони всмоктуванню повітря. У зимовий період вода нагріває ринву, чим виключається обмерзання повітрявхідних вікон і зменшується їх аеродинамічний опір. Таким чином за рахунок удосконалення бризкальної градирні покращується охолодження води. О ю ю CO Фіг. 1 in Фіг. 2 Фіг. З Тираж 50 екэ Відкрите акціонерне товариство «Патент» Україна, 68000, м Ужгород, вуп Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
ДивитисяДодаткова інформація
Назва патенту англійськоюSpray cooling tower
Автори англійськоюZhevzhyk Oleksandr Vladyslavovych, Koval Volodymyr Pavlovych
Назва патенту російськоюБрызгальная градирня
Автори російськоюЖевжик Александр Владиславович, Коваль Владимир Павлович
МПК / Мітки
МПК: F28C 1/00
Мітки: бризкальна, градирня
