Пристрій для приготування технічної піни

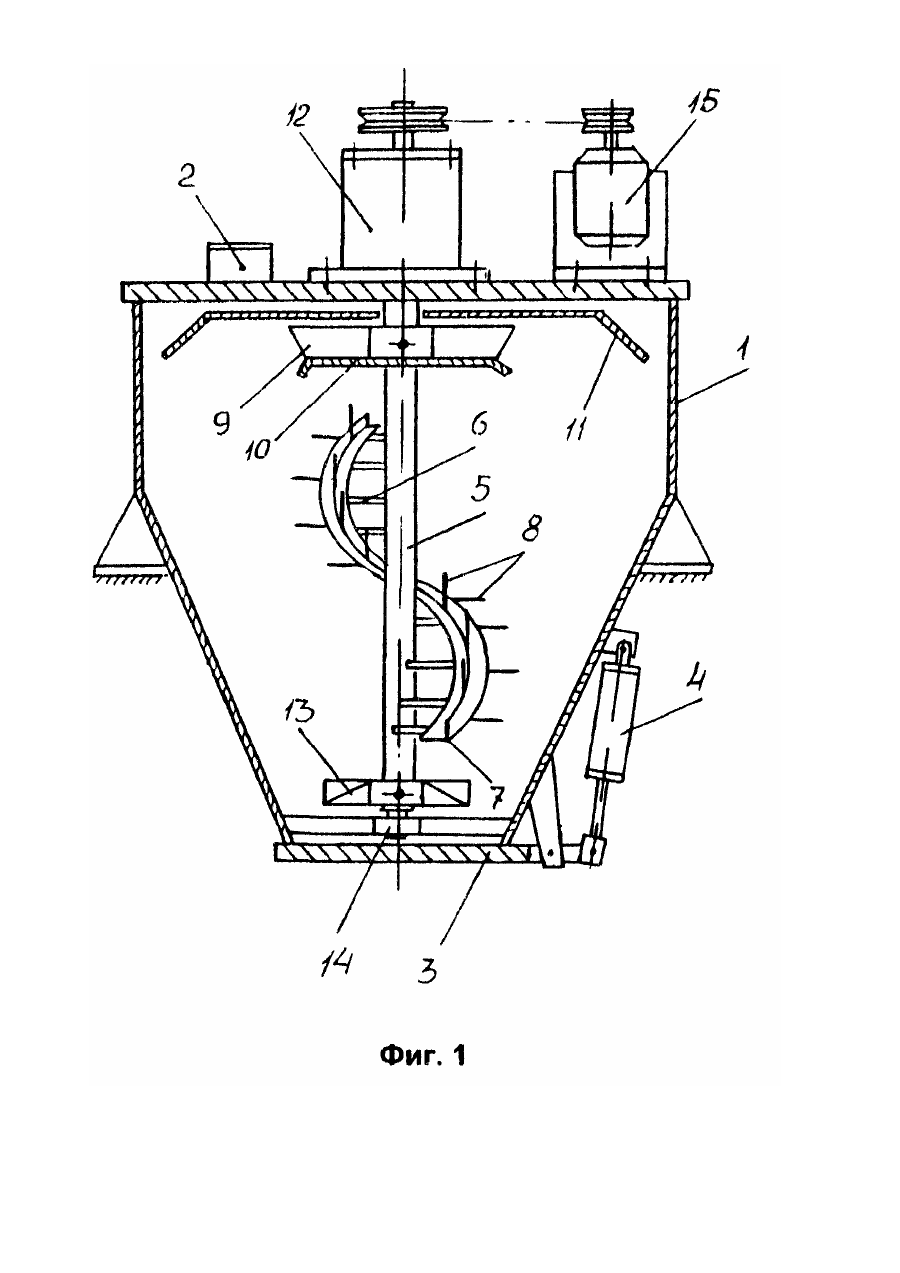

Винахід стосується будівельної індустрії і може бути використаний для приготування ніздрюватих бетонів. Відомий пристрій для приготування технічної піни, що має ємкість з внутрішнім циліндром і коаксіально розміщеним в ньому вертикальним приводним шнеком і розбризгуючим пристроєм в верхній його частині, а також додатковою перфорованою гільзою, зв'язаною з атмосферою трубками оснащеними зворотними клапанами, а також пропелером розміщеним в його нижній частині (А. с СРСР № 692732, В 28 С 5/38). Недоліком даного технічного рішення є недосконалість систем диспергації для забезпечення рівня дисперсності і рівномірності пін. Відомий також пристрій для приготування технічної піни (прототип) що вміщує ємкість з загрузочним і вигрузочним отворами, поризатор, привідний вал з перфорованими лопастями, турбіною і нагнітальним гвинтом (А. с. СРСР № 1263535, 4 В 28 С 5/38). Недоліком даного технічного рішення з складність конструкції, а також нерегульованість технологічного процесу приготування піни і низька її дисперсність в межах 0,4-0,7 мм. Відомо, що процеси приготування технічної піни пов'язані з ефективним формуванням і подрібненням повітряних куль, а також багатократним усередненням пінної маси для досягнення рівномірності розосередження малих повітряних кульок по всьому об'єму пінного простору. Стабільна піна характеризується дисперсністю в межах 0,2...0,25 мм. Метою винаходу є ефективне формування І подрібнення пінної маси з одночасним насиченням повітрям. Для цього шнек виконаний у вигляді закріплених жорстко на приводному валу по гвинтовій лінії окремих несучих стрижнів, на вільних кінцях яких закріплена суцільна направляюча L-подібного профілю, на якій закріплені розсікателі у вигляді окремих вертикальних і горизонтальних стрижнів діаметром 0,4...0,5 від несучих стрижнів. Насичення повітрям відбувається за рахунок закріпленої на валу крильчатки з відбійним диском і зонда, розміщених у верхній частині ємкості. На рисунку приведено загальний вигляд пристрою в перерізі. Пристрій для приготування технічної піни складовою частиною якого є ємкість 1, оснащена загрузочною воронкою 2, вигрузочною заслінкою 3 з силовим механізмом 4. В середині ємкості коаксіальне розміщений приводний вал 5, на якому по гвинтовій лінії жорстко закріплені несучі стрижні 6 на вільних кінцях яких закріплена суцільна направляюча L-подібного профілю 7, на якій закріплені розсікателі 8 у вигляді окремих горизонтальних і вертикальних стрижнів діаметром 0,4...0,5 від несучих стрижнів. В верхній частині вала закріплена крильчатка 9 з відбійним диском 10, а в верхній частині ємкості установлений направляючий зонд 11 для створення потоку повітря. Вертикальний вал закріплений у верхній частині е корпусі 12, а в нижній оснащений нагнітальним гвинтом 13 і опорою 14. Пристрій працює наступним чином В ємкість 1 через патрубок 2, загружається віддозована кількість робочого розчину піноутворювача і стабілізаторів, після чого вмикається електродвигун 15. При обертанні вала 5 нагнітальний гвинт 13 розчин піднімає і подає на L-подібну гвинтову направляючу 7, по якій розчин піднімається далі до верху ємкості 1. При цьому розчин розбивається і розсікається стрижнями 6 і 8 з утворенням пінної маси, яка стікає по стінках ємкості 1 в зону нагнітального гвинта і знову направляється вверх. І так багатократно процес повторюється до одержання маси необхідної дисперсності. Ефект ціноутворення значно підсилюється за рахунок повітря, яке нагнітається в масу крильчаткою 9 і зондом 11.
