Спосіб виявлення і передачі інформації про пожежу із застосуванням оптичного волокна

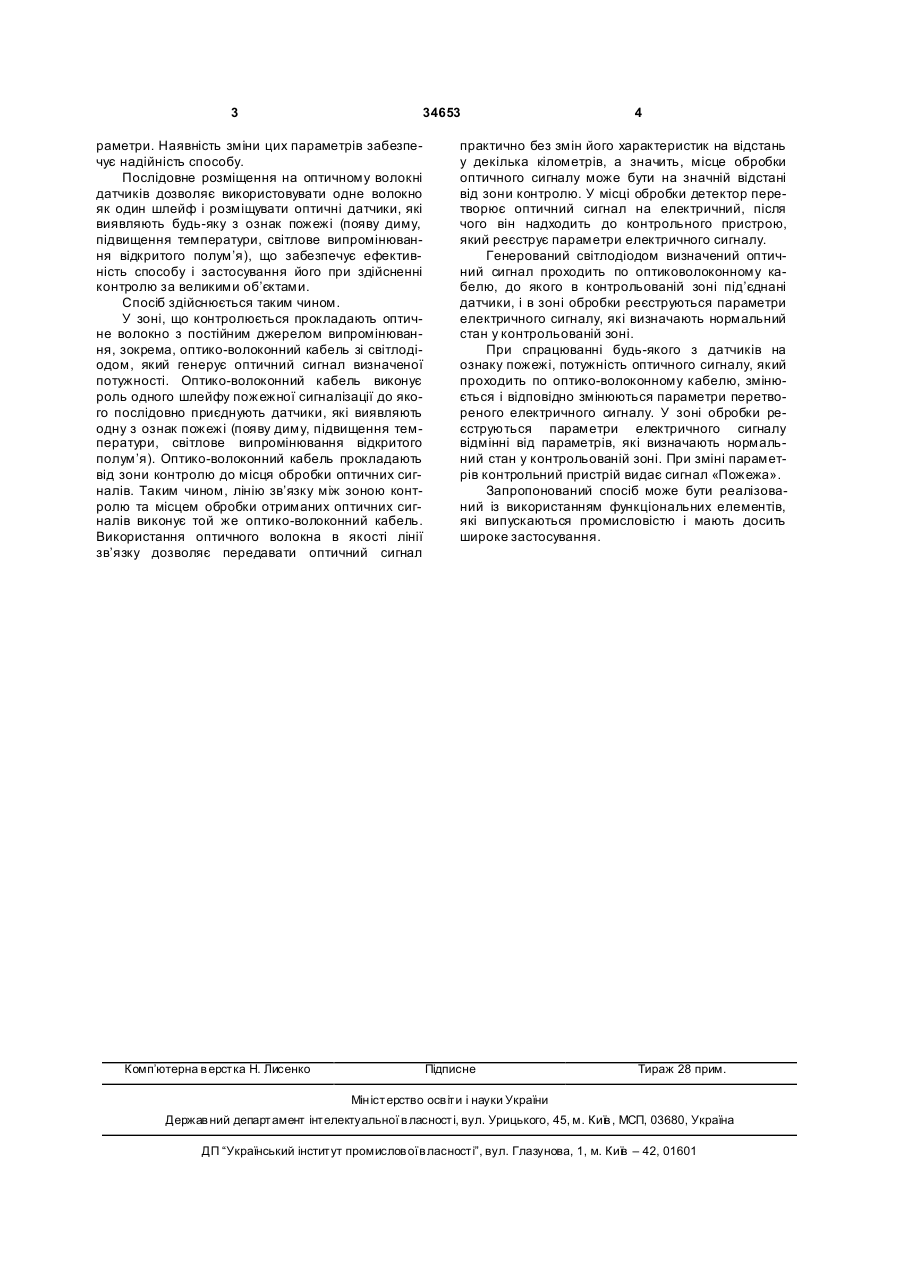

Спосіб виявлення і передачі інформації про пожежу із застосуванням оптичного волокна, що 3 34653 раметри. Наявність зміни цих параметрів забезпечує надійність способу. Послідовне розміщення на оптичному волокні датчиків дозволяє використовувати одне волокно як один шлейф і розміщувати оптичні датчики, які виявляють будь-яку з ознак пожежі (появу диму, підвищення температури, світлове випромінювання відкритого полум’я), що забезпечує ефективність способу і застосування його при здійсненні контролю за великими об’єктами. Спосіб здійснюється таким чином. У зоні, що контролюється прокладають оптичне волокно з постійним джерелом випромінювання, зокрема, оптико-волоконний кабель зі світлодіодом, який генерує оптичний сигнал визначеної потужності. Оптико-волоконний кабель виконує роль одного шлейфу пожежної сигналізації до якого послідовно приєднують датчики, які виявляють одну з ознак пожежі (появу диму, підвищення температури, світлове випромінювання відкритого полум’я). Оптико-волоконний кабель прокладають від зони контролю до місця обробки оптичних сигналів. Таким чином, лінію зв’язку між зоною контролю та місцем обробки отриманих оптичних сигналів виконує той же оптико-волоконний кабель. Використання оптичного волокна в якості лінії зв’язку дозволяє передавати оптичний сигнал Комп’ютерна в ерстка Н. Лисенко 4 практично без змін його характеристик на відстань у декілька кілометрів, а значить, місце обробки оптичного сигналу може бути на значній відстані від зони контролю. У місці обробки детектор перетворює оптичний сигнал на електричний, після чого він надходить до контрольного пристрою, який реєструє параметри електричного сигналу. Генерований світлодіодом визначений оптичний сигнал проходить по оптиковолоконному кабелю, до якого в контрольованій зоні під’єднані датчики, і в зоні обробки реєструються параметри електричного сигналу, які визначають нормальний стан у контрольованій зоні. При спрацюванні будь-якого з датчиків на ознаку пожежі, потужність оптичного сигналу, який проходить по оптико-волоконному кабелю, змінюється і відповідно змінюються параметри перетвореного електричного сигналу. У зоні обробки реєструються параметри електричного сигналу відмінні від параметрів, які визначають нормальний стан у контрольованій зоні. При зміні параметрів контрольний пристрій видає сигнал «Пожежа». Запропонований спосіб може бути реалізований із використанням функціональних елементів, які випускаються промисловістю і мають досить широке застосування. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
