Пристрій для збору нафти і газу із грифонів на дні моря

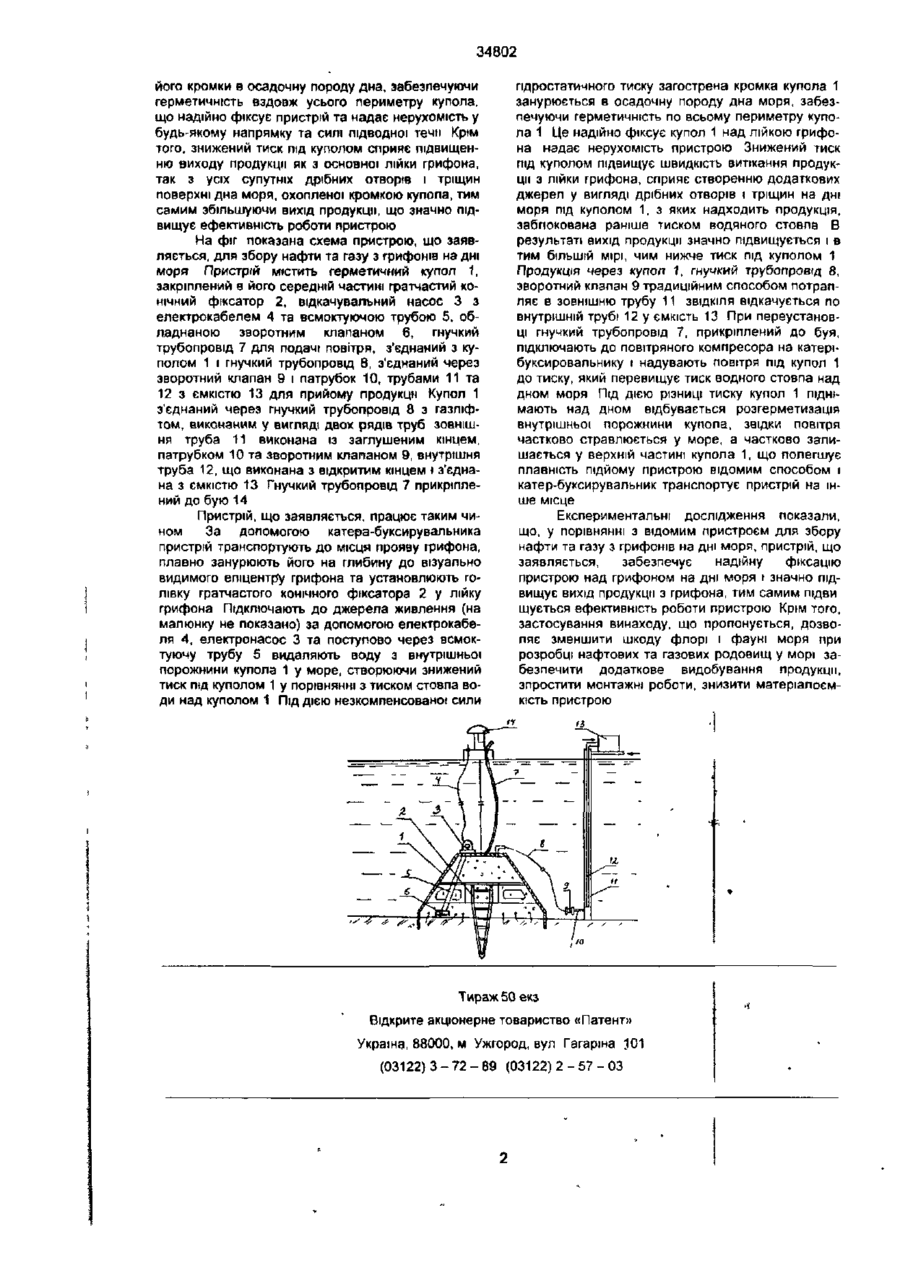

1 Пристрій для збору нафти і газу із грифонів на дні моря, що містить герметичний купол, оснащений трубопроводами для подачі повітря та від качки продукції, останній з яких сполучено з ємкістю для прийому продукції, що відрізняється тим, що його додатково обладнано ґратчастим конічним фіксатором встановленим у середній частині герметичного купола, та відкачувальним насосом, вхід якого через всмоктуючу трубу з'єднано з внутрішньою порожниною герметичного купола Винахід відноситься до нафтогазової промисловості і може бути застосованим при розробці морських родовищ Відомо про пристрої для збору нафти та газів з морського дна, які містять видобувні комплекси та глибоководні конструкції, які обслуговуються рухомими підводними апаратами та використовуються при освоєнні промислових родовищ ("Газогідрати Чорного моря", Інститут геологічних наук АН України, К, 1993 р) Згадані пристрої надзвичайно громіздкі доставка їх на місце збору нафти чи газів, монтаж і демонтаж трудомісткі та не завжди економічно виправдані За прототип пристрою, що уявляється прийнято пристрій для збору нафти та газу з грифонів на ДНІ моря, який містить герметичний купол, трубопроводи для подачі повітря та відкачки продукції, останній з яких зв'язаний з ємкістю для прийому продукції, (ас СССР 1498908, кл Е21В43/00, 1989) В основу винаходу поставлено задачу створити такий пристрій для збору нафти та газу із грифонів на дні моря, в якому введення нових конструктивних елементів та нове виконання елементів дозволило б підвищити надійність фіксації пристрою над грифом та збільшити вихід продукції з грифона, тим самим підвищити ефективність роботи пристрою Для вирішення поставленої задачі пристрій для збору нафти і газу з грифонів на дні моря, що містить герметичний купол, оснащений трубопроводами для подачі повітря та відкачки продукції, останній з яких сполучено з ємкістю для прийому продукції додатково обладнано ґратчастим конічним фіксатором, установленим в середній частині герметичного купола та відкачувальним насосом, вхід якого через всмоктуючу трубу з'єднано з внутрішньою порожниною герметичного купола Нижню кромку герметичного куполу виконано загостреною Надійна фіксація пристрою, що заявляється, над лійкою грифона дозволяє не тільки скоротити час операції встановлення пристрою, але й отримати достовірні відомості про продуктивність грифона, оскільки ґратчастий конічний фіксатор, розташований по осі пристрою, встановлюється точно в лійку грифона і вся продукція без втрат з грифона потрапляє до герметичного купола Під герметичним куполом за допомогою відкачувального електронасоса, встановленого зверху купола на його поверхні, створюють знижений тиск у порівнянні з тиском стовпа води над куполом, завдяки чому незакомпенсована сила тиску стовпа води діє на купол, заглиблюючи загострені Недоліки відомого пристрою складаються з наступного Утруднена установка** пристрою на лійку грифона та підготовка його до роботи під час експлуатації всередині розгорнутої мережі естакад на морських нафтогазових родовищах через громіздкість, велику КІЛЬКІСТЬ звязаних елементів пристрою та відсутність фіксуючого елементу Крім того у відомому пристрої не передбачені конструктивні елементи та технічні рішення які сприяють збільшенню КІЛЬКОСТІ виходу продукції з грифона під час його експлуатації 2 Пристрій за п 1 що відрізняється тим, що нижню кромку герметичного купола виконано загостреною CM о CD CO 34802 його кромки в осадочну породу дна, забезпечуючи герметичність вздовж усього периметру купола, що надійно фіксує пристрій та надає нерухомість у будь-якому напрямку та силі підводної течи Крім того, знижений тиск під куполом сприяє підвищенню виходу продукції як з основної лійки грифона, так з усіх супутніх дрібних отворів і тріщин поверхні дна моря, охопленої кромкою купола, тим самим збільшуючи вихід продукції, що значно підвищує ефективність роботи пристрою На фіг показана схема пристрою, що заявляється, для збору нафти та газу з грифонів на дні моря Пристрій містить герметичний купол 1, закріплений в його середній частині ґратчастий конічний фіксатор 2, вщкачувальний насос 3 з електрокабелем 4 та всмоктуючою трубою 5. обладнаною зворотним клапаном 6, гнучкий трубопровід 7 для подачі повітря, з'єднаний з куполом 1 і гнучкий трубопровід 8, з'єднаний через зворотний клапан 9 і патрубок 10, трубами 11 та 12 з ємкістю 13 для прийому продукції Купол 1 з'єднаний через гнучкий трубопровід 8 з газліфтом, виконаним у вигляді двох рядів труб зовнішня труба 11 виконана із заглушеним кінцем, патрубком 10 та зворотним клапаном 9, внутрішня труба 12, що виконана з відкритим кінцем і з'єднана з ємкістю 13 Гнучкий трубопровід 7 прикріплений до бую 14 Пристрій, що заявляється, працює таким чином За допомогою катера-буксирувальника пристрій транспортують до місця прояву грифона, плавно занурюють його на глибину до візуально видимого епіцентру грифона та установлюють голівку ґратчастого конічного фіксатора 2 у лійку грифона Підключають до джерела живлення (на малюнку не показано) за допомогою електрокабеля 4, електронасос 3 та поступово через всмоктуючу трубу 5 видаляють воду з внутрішньої порожнини купола 1 у море, створюючи знижений тиск т д куполом 1 у порівнянні з тиском стовпа води над куполом 1 Під дією незкомпенсованої сили гідростатичного тиску загострена кромка купола 1 занурюється в осадочну породу дна моря, забезпечуючи герметичність по всьому периметру купола 1 Це надійно фіксує купол 1 над лійкою грифона надає нерухомість пристрою Знижений тиск під куполом підвищує швидкість витікання продукції з лійки грифона, сприяє створенню додаткових джерел у вигляді дрібних отворів і тріщин на дні моря під куполом 1, з яких надходить продукція, заблокована раніше тиском водяного стовпа В результаті вихід продукції значно підвищується і в тим більшій мірі, чим нижче тиск під куполом 1 Продукція через купол 1, гнучкий трубопровід 8, зворотний клапан 9 традиційним способом потрапляє в зовнішню трубу 11 ЗВІДКІЛЯ відкачується по внутрішній трубі 12 у ємкість 13 При переустановці гнучкий трубопровід 7, прикріплений до буя, підключають до повітряного компресора на катерібуксировальнику і надувають повітря під купол 1 до тиску, який перевищує тиск водного стовпа над дном моря Під ДІЄЮ різниці тиску купол 1 піднімають над дном відбувається розгерметизація внутрішньої порожнини купола, звідки повітря частково стравлюється у море, а частково залишається у верхній частині купола 1, що полегшує плавність підйому пристрою відомим способом і катер-буксирувальник транспортує пристрій на інше місце Експериментальні дослідження показали, що, у порівнянні з відомим пристроєм для збору нафти та газу з грифонів на дні моря, пристрій, що заявляється, забезпечує надійну фіксацію пристрою над грифоном на дні моря і значно підвищує вихід продукції з грифона, тим самим пщви щується ефективність роботи пристрою Крім того, застосування винаходу, що пропонується, дозволяє зменшити шкоду флорі і фауні моря при розробці нафтових та газових родовищ у морі забезпечити додаткове видобування продукції, зпростити монтажні роботи, знизити матеріалоємюсть пристрою Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна 301 (03122)3-72-89 {03122)2-57-03
