Біотенк для очищення стічних вод

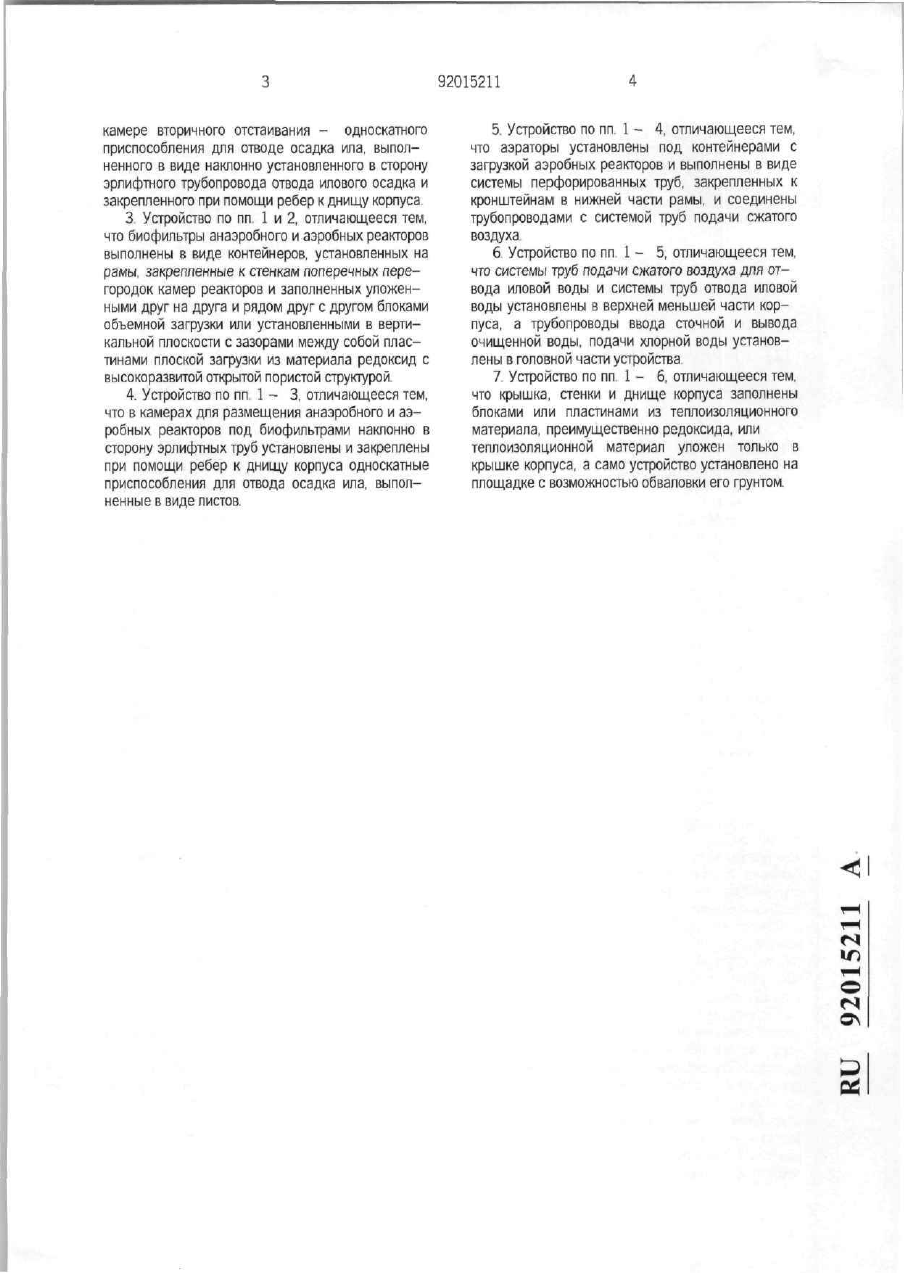

1 Устройство для биологической очистки аочных вод ' Редокситенк", содержащее корпус, разделенный вертикальными продольной и попе­ речными перегородками на камеры для первичного отстаивания, анаэробного и аэробных реакторов с биофильтрами и аэраторами с системой труб подачи сжатого воздуха в аэробные реакторы, эрлифтные камеры с системой труб подачи сжатого воздуха и возврата иловой воды, съемную крышку и днище корпуса, камеру гашения напора контактный р е ­ зервуар с трубчатым смесителем, трубопроводы подачи хлорной воды и удаления илового осадка и шпака на иповые площадки, подачи сточной и от­ вода очищенной воды, отличающееся тем, что камеры анаэробного и последующих ступеней аэробных реакторов установлены по ходу движения сточной воды с увеличением продольных размеров камер аэробного реактора первой ступени отно­ сительно анаэробного реактора и последующих ступеней аэробных реакторов относительно пре­ дыдущих по арифметической прогрессии, а уст­ ройство снабжено лотком возврата иловой воды в камеру первичного отстаивания и вторичной отс­ тойной камерой с приемным лотком, при этом продольная перегородка установлена и закреплена к днищу корпуса на всю его длину с разделением корпуса на две части с возможностью образования в первой меньшей части корпуса камер для вторич­ ного отстаивания и контактного резервуара с трубчатым смесителем, нечетные поперечные перегородки, установленные во второй большей части корпуса, закреплены к днищу корпуса с убыванием по высоте по ходу движения сточной воды, а четные поперечные перегородки уста­ новлены с равными зазорами от днища корпуса и закреплены одной стороной к продольной его стенке, а другой - к продольной перегородке с возможностью образования с нечетными попе­ речными перегородками и торцовыми поперечными стенками корпуса камер для первичного отстаи­ вания, анаэробного и аэробных реакторов и кар­ манов для перетока сточной воды из анаэробного реактора в аэробный реактор первой и после­ дующих ступеней, а также из последней ступени аэробного реактора через отверстия в продольной перегородке в камеру вторичного отстаивания и установке в них эрлифтных труб, в первую торцовую стенку большей части корпуса по ходу движения сточной воды вмонтирована камера гашения напора с трубопроводом подачи сточной воды, перехо­ дящая в камеру первичного отстаивания с воз­ можностью перелива в нее сточной воды из камеры гашения напора, причем лоток возврата иловой воды в камеру первичного отстаивания выполнен Г-образной формы, установлен большей его сто­ роной вдоль продольной стенки большей части корпуса в верхней ее части и соединен при помощи эрлифтных труб с камерами анаэробного и а э ­ робных реакторов и вторичного отстаивания, а торцом меньшей его стороны соединен с камерой первичного отстаивания, приемный поток камеры вторичного отстаивания выполнен Z-образной формы, установлен вверху большей его стороной вдоль камеры первичного отстаивания со стороны меньшей части корпуса с возможностью перелива в приемный лоток из камеры вторичного отстаивания очищенной воды и соединен одной из меньших сторон с поперечной перегородкой камеры для контактного резервуара с трубчатым смесителем, а другой - с трубопроводами подачи хлорной воды и отвода очищенной и обеззараженной воды 2 Устройство для биологической очистки сточных вод по л 1, отличающееся тем, что камеры первичного и вторичного отстаивания выполнены двухъярусного типа с установкой в нижнем ярусе камеры первичного отстаивания двухскатного приспособления для отвода осадка ила и трубоп­ ровода его удаления на иловые площадки а в f4 О з камере вторичного отстаивания ~ односкатного приспособления для отводе осадка ила, выпол­ ненного в виде наклонно установленного в сторону эрлифтного трубопровода отвода илового осадка и закрепленного при помощи ребер к днииду корпуса 3 Устройство по пп 1 и 2, отличающееся тем, что биофильтры анаэробного и аэробных реакторов выполнены в виде контейнеров, установленных на рамы, закрепленные к стенкам поперечных пере­ городок камер реакторов и заполненных уложен­ ными друг на друга и рядом друг с другом блоками объемной загрузки или установленными в верти­ кальной плоскости с зазорами между собой плас­ тинами плоской загрузки из материала редоксид с высокоразвитой открытой пористой структурой 4. Устройство по пп 1 - 3, отличающееся тем, что в камерах для размещения анаэробного и аэ­ робных реакторов под биофильтрами наклонно в сторонуэрлифтных труб установлены и закреплены при помощи ребер к днищу корпуса односкатные приспособления для отвода осадка ила, выпол­ ненные в виде листов. 92015211 4 5 Устройство по пп 1 - 4, отличающееся тем, что аэраторы установлены под контейнерами с загрузкой аэробных реакторов и выполнены в виде системы перфорированных труб, закрепленных к кронштейнам в нижней части рамы, и соединены трубопроводами с системой труб подачи сжатого воздуха 6 Устройство по пп 1 - 5, отличающееся тем, что системы труб подачи сжатого воздуха для от­ вода иловой воды и системы труб отвода иловой воды установлены в верхней меньшей части кор­ пуса, а трубопроводы ввода сточной и вывода очищенной воды, подачи хлорной воды установ­ лены в головной части устройства 7 Устройство по пп 1 - б, отличающееся тем, что крышка, стенки и днище корпуса заполнены блоками или пластинами из теплоизоляционного материала, преимущественно редоксида, или теплоизоляционной материал уложен только в крышке корпуса, а само устройство установлено на площадке с возможностью обваловки его грунтом.
