Установка для очищення промислових стічних вод

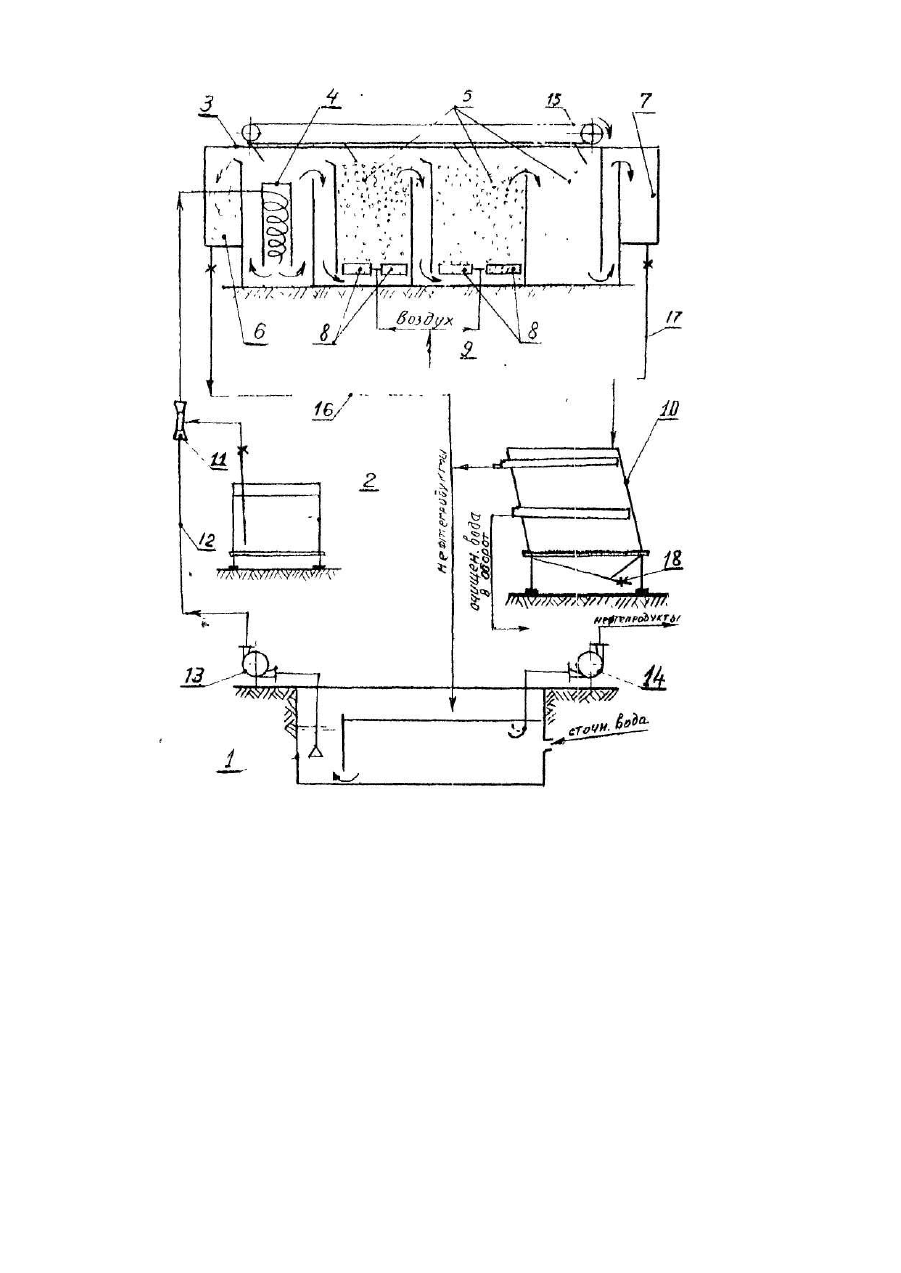

Изобретение относится к обработке воды, в частности для очистки сточных вод промышленных предприятий от твердых частиц и нефтепродуктов. Известна установка для очистки сточных вод после мойки машин и деталей на предприятиях железнодорожного транспорта [1], включающая приемный резервуар, фло татор с камерами осветления жидкости, узел сбора и обработки всплывающих нефтепродуктов и твердых частиц. Недостатком указанной установки является недостаточная эффективность процесса выделения нефтепродуктов и твердых частиц из очищаемой жидкости. Известна также установка для очистки промышленных сточных вод, выбранная в качестве прототипа, включающая усреднитель-отстойник для приема промышленных вод и выделения крупнозернистых твердых частиц, бак для дозирования флокулянта, флота тор с ви хревым смесителем, флотационными и сборными камерами для нефтепродуктов и очищенной воды, центробежные насосы и систему тр убопроводов [2]. Недостатком указанной установки является наличие большого количества гидродинамических устройств, таких как вихревой смеситель, воздушный эжектор, диафрагма и т.д. Подача воздуха в камеры флотатора через такое количество гидродинамических устройств способствует увеличению турбулизации потока жидкости, что снижает эффективность процесса выделения нефтепродуктов и твердых частиц из очищаемой воды. Сопоставительный анализ показывает, что заявляемая установка отличается от известной тем, что в ней процесс отделения нефтепродуктов и твердых частиц от очи щаемой воды происходит в более спокойном, ламинарном потоке воды во флотаторе. Применение гидроэлеватора, установленного на нагнетающем трубопроводе насоса, обеспечивает возможность одновременной подачи очищаемой воды и флокулянта во флотатор, исключает возможность неподачи флокулянта (при включении насоса в работу сразу же включается гидроэлеватор, транспортирующий флокулянт из бака во флотатор), снижает расход электроэнергии. Применение пористых фильтр-патронов, закрепленных во флотационных камерах, позволяет получать тонкодиспергированные пузырьки воздуха, которые снижают турбулизацию потока воды в камерах, а применение полочного нефтеуловителя для доочистки сточных вод после флотатора позволяет снизить содержание нефтепродуктов в очищенной воде, В основу изобретения поставлена задача усовершенствования установки для очистки промышленных сточных вод, в которой за счет установки гидроэлеватора на нагнетающем трубопроводе насоса, пористых фильтр-патронов для подачи тонкодисперсных пузырьков воздуха и полочного нефтеуловителя обеспечивается снижение турбулизации потока воды в камерах флотатора, улучшаются условия разделения и за счет этого повышается эффективность процесса очистки промышленных сточных вод. Поставленная задача решается тем, что установка для очистки промышленных сточных вод, включающая усреднитель-отстойник для приема промышленных сточных вод и выделения крупнозернистых твердых частиц, бак для дозирования флокулянта, флота тор с ви хревым смесителем, флотационными и сборными камерами для нефтепродуктов и очищенной воды, центробежные насосы и систему трубопроводов согласно изобретению снабжена гидроэлеватором, установленным на нагнетающем трубопроводе насоса для одновременной подачи очищаемой воды и флокулянта во флотатор, пористыми фильтр-патронами, закрепленными во флотационных камерах для получения тонко-диспергированных пузырьков воздуха, полосным нефтеуловителем, расположенным ниже уровня воды во флотаторе для доочистки сточных вод. Заявляемое изобретение поясняется чертежом, на котором изображена установка для очистки промышленных сточных вод. Установка включает усреднитель-отстойник 1, бак для дозировки флокулянта 2, флотатор 3 с вихревым смесителем 4, флотационными камерами 5 и сборными камерами для нефтепродуктов 6 и очищенной воды 7, причем флотационные камеры снабжены фильтр-патронами 8 с системой трубопроводов 9 для подачи воздуха во внутрь камер, полочный нефтеуловитель 10 для доочистки сточной воды после флотатора, гидроэлеватор 11, установленный на нагнетающем трубопроводе 12 центробежного насоса 13, подающего очищаемую воду во флотатор, центробежный насос 14, откачивающий нефтепродукты потребителю. Установка работает следующим образом. Сточные воды промпредприятия самотеком (см. чертеж) поступают в первую часть усреднительотстойник 1, где под действием гравитационных сил происходит разделение: крупнозернистые твердые частицы осаждаются на дно, откуда периодически удаляются, а нефтепродукты всплывают и концентрируется в вер хних слоях. Частично очищенная вода в первой части усреднителя- отстойника 1, через нижний порог поступает во вторую часть, откуда насосом 13, системой трубопроводов 12 перекачивается в вихревой смеситель 4 флотатора 3. Одновременно с подачей очищаемой воды на флотатор при помощи гидроэлеватора 11, смонтированного на нагнетающем трубопроводе 12, подается флокулянт из бака 2. В камерах 5 флотатора 3 нефтепродукты и тонко-взвешенные твердые частицы всплывают и скребковым конвейером 15 транспортируются в сборную камеру для нефтепродуктов 6. В камерах 5 флотатора 3 размещены пористые фильтр-патроны 8 для тонкой дислергации пузырьков воздуха, способствующей интенсификации процесса отделения нефтепродуктов и тонко-взвешенных твердых частиц от очищаемой воды. Из сборной камеры 6 нефтепродукт по трубопроводу 16 самотеком поступает в первую часть усреднителя-отстойника 1. Очищаемая вода флотатора из сборной камеры 7 по трубопроводу 17 самотеком поступает на доочистку в полочный нефтеуловитель 10, где всплывший нефтепродукт по трубопроводу 16 поступает в первую часть усреднителя-отстойника 1, очищенная вода направляется в оборот, а накопившиеся тонковзвешенные твердые частицы в нефте-уловителе периодически удаляются через вентиль 18. Нефтепродукты, выделенные на флотаторе 3, полочном нефтеуловителе 10 и в первой части усреднителя-отстойника 1 насосом 14 откачиваются в емкости для потребителя. Применение пористых фильтр-патронов для получения тонкодиспергированных пузырьков воздуха во флотаторе, гидроэлеватора для одновременной подачи исходного питания и флокулянта на флотатор, а также полочного нефтеуловителя для доочистки сточных вод, позволила снизить содержание нефтепродуктов в очи щаемой воде в 2-3 раза.
