Рекламний пристрій

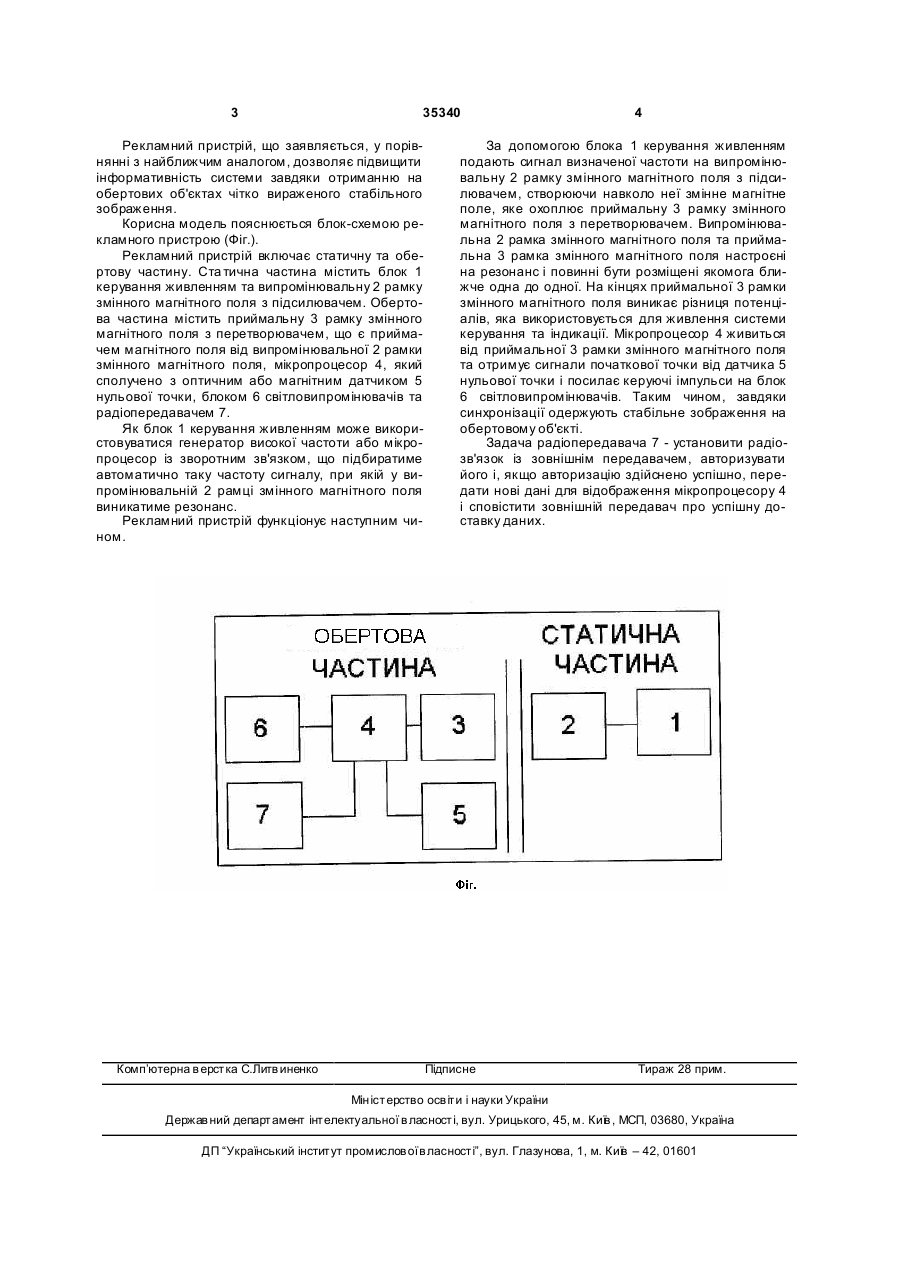

1. Рекламний пристрій представлення рекламної інформації на обертових об'єктах, який відрізняється тим, що містить статичну та обертову частину, статична частина містить блок керування живленням та випромінювальну рамку змінного магнітного поля з підсилювачем, а обертова частина містить приймальну рамку змінного магнітного поля з перетворювачем, мікропроцесор, який сполучено з датчиком нульової точки, блоком світловипромінювачів та радіопередавачем. 3 35340 Рекламний пристрій, що заявляється, у порівнянні з найближчим аналогом, дозволяє підвищити інформативність системи завдяки отриманню на обертових об'єктах чітко вираженого стабільного зображення. Корисна модель пояснюється блок-схемою рекламного пристрою (Фіг.). Рекламний пристрій включає статичну та обертову частину. Ста тична частина містить блок 1 керування живленням та випромінювальну 2 рамку змінного магнітного поля з підсилювачем. Обертова частина містить приймальну 3 рамку змінного магнітного поля з перетворювачем, що є приймачем магнітного поля від випромінювальної 2 рамки змінного магнітного поля, мікропроцесор 4, який сполучено з оптичним або магнітним датчиком 5 нульової точки, блоком 6 світловипромінювачів та радіопередавачем 7. Як блок 1 керування живленням може використовуватися генератор високої частоти або мікропроцесор із зворотним зв'язком, що підбиратиме автоматично таку частоту сигналу, при якій у випромінювальній 2 рамці змінного магнітного поля виникатиме резонанс. Рекламний пристрій функціонує наступним чином. Комп’ютерна в ерстка C.Литв иненко 4 За допомогою блока 1 керування живленням подають сигнал визначеної частоти на випромінювальну 2 рамку змінного магнітного поля з підсилювачем, створюючи навколо неї змінне магнітне поле, яке охоплює приймальну 3 рамку змінного магнітного поля з перетворювачем. Випромінювальна 2 рамка змінного магнітного поля та приймальна 3 рамка змінного магнітного поля настроєні на резонанс і повинні бути розміщені якомога ближче одна до одної. На кінцях приймальної 3 рамки змінного магнітного поля виникає різниця потенціалів, яка використовується для живлення системи керування та індикації. Мікропроцесор 4 живиться від приймальної 3 рамки змінного магнітного поля та отримує сигнали початкової точки від датчика 5 нульової точки і посилає керуючі імпульси на блок 6 світловипромінювачів. Таким чином, завдяки синхронізації одержують стабільне зображення на обертовому об'єкті. Задача радіопередавача 7 - установити радіозв'язок із зовнішнім передавачем, авторизувати його і, якщо авторизацію здійснено успішно, передати нові дані для відображення мікропроцесору 4 і сповістити зовнішній передавач про успішну доставку даних. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
