Сівалка прямого висіву

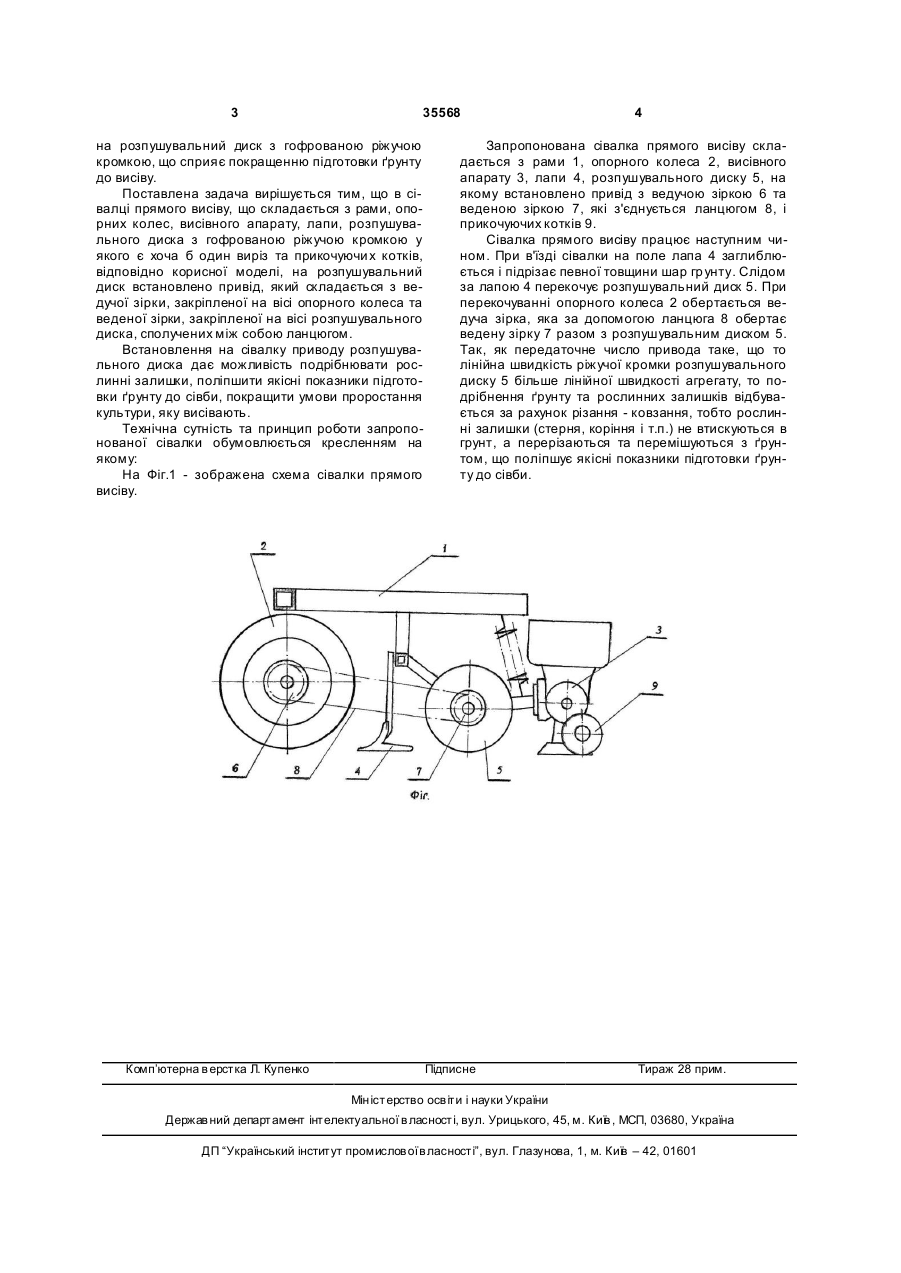

Сівалка прямого висіву, що складається з рами, опорних коліс, висівного апарата, лапи, розпушувального диска з гофрованою різальною кромкою, у якому є хоча б один виріз, та прикочуючих котків, яка відрізняється тим, що на розпушувальний диск встановлено привід, який складається з ведучої зірки, закріпленої на осі опорного колеса, та веденої зірки, закріпленої на осі розпушувального диска, сполучених між собою ланцюгом. (19) (21) u200805354 (22) 24.04.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) ПАРХОМЕНКО АН АТОЛІЙ П АВЛОВИЧ, U A, ПАРХОМЕНКО ВЛАДИСЛАВ АН АТОЛЬОВИЧ, U A, МЕЛІКЯН ЮРІЙ ВОЛОДИ МИРОВИЧ, UA, ШЕВЧЕНКО ІРИНА АРТУРОВНА, U A (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ, UA 3 35568 на розпушувальний диск з гофрованою ріжучою кромкою, що сприяє покращенню підготовки ґрунту до висіву. Поставлена задача вирішується тим, що в сівалці прямого висіву, що складається з рами, опорних колес, висівного апарату, лапи, розпушувального диска з гофрованою ріжучою кромкою у якого є хоча б один виріз та прикочуючи х котків, відповідно корисної моделі, на розпушувальний диск встановлено привід, який складається з ведучої зірки, закріпленої на вісі опорного колеса та веденої зірки, закріпленої на вісі розпушувального диска, сполучених між собою ланцюгом. Встановлення на сівалку приводу розпушувального диска дає можливість подрібнювати рослинні залишки, поліпшити якісні показники підготовки ґрунту до сівби, покращити умови проростання культури, яку висівають. Технічна сутність та принцип роботи запропонованої сівалки обумовлюється кресленням на якому: На Фіг.1 - зображена схема сівалки прямого висіву. Комп’ютерна в ерстка Л. Купенко 4 Запропонована сівалка прямого висіву складається з рами 1, опорного колеса 2, висівного апарату 3, лапи 4, розпушувального диску 5, на якому встановлено привід з ведучою зіркою 6 та веденою зіркою 7, які з'єднується ланцюгом 8, і прикочуючих котків 9. Сівалка прямого висіву працює наступним чином. При в'їзді сівалки на поле лапа 4 заглиблюється і підрізає певної товщини шар гр унту. Слідом за лапою 4 перекочує розпушувальний диск 5. При перекочуванні опорного колеса 2 обертається ведуча зірка, яка за допомогою ланцюга 8 обертає ведену зірку 7 разом з розпушувальним диском 5. Так, як передаточне число привода таке, що то лінійна швидкість ріжучої кромки розпушувального диску 5 більше лінійної швидкості агрегату, то подрібнення ґрунту та рослинних залишків відбувається за рахунок різання - ковзання, тобто рослинні залишки (стерня, коріння і т.п.) не втискуються в грунт, а перерізаються та перемішуються з ґрунтом, що поліпшує якісні показники підготовки ґрунту до сівби. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
